Tin Plating On Copper Galvanized Layer Multifunction Coating Thickness Gauge

Pelapisan timah pada lapisan tembaga galvanis multifunctional coating thickness gauge

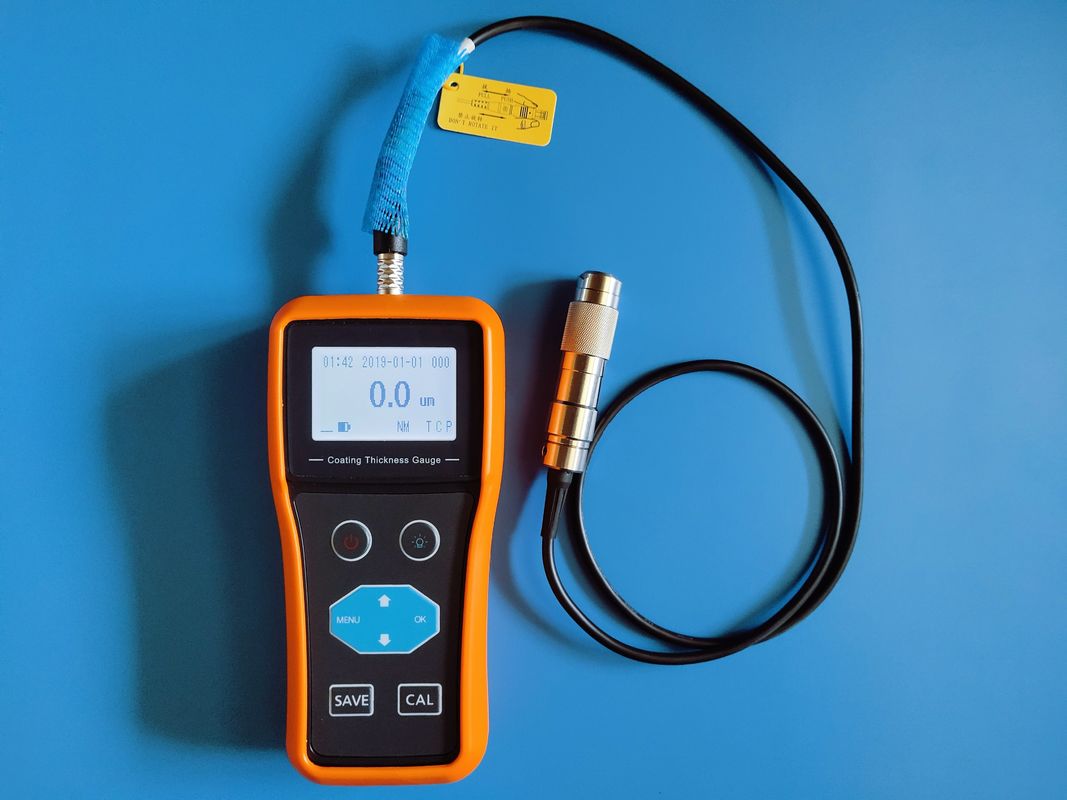

TG-6105 adalah magnetik dan eddy current portable coating thickness gauge, Ini dapat dengan cepat, tanpa kerusakan, presisi untuk mengukur substrat logam magnetik (seperti baja, besi,paduan dan baja magnetik keras, dll.) pada ketebalan lapisan magnetik (seperti seng, aluminium, kromium, tembaga, karet, cat, dll.) dan substrat logam non-magnetik (seperti tembaga, aluminium, seng, timah, dll.) pada ketebalan lapisan konduktif, cat, plastik, film oksidasi anodik, dll.),

NM:Jenis probe, T: Tin plating pada tembaga, C:Real time temperature compensation,P: single measurement

Aplikasi:

Dapat digunakan di laboratorium, juga dapat digunakan di situs rekayasa, banyak digunakan di manufaktur, industri pengolahan logam, industri kimia, inspeksi komoditas dan bidang pengujian lainnya,adalah alat perlindungan material profesional yang diperlukan.

Standar:

• GB/T 4956 -- 2003 Pengukuran ketebalan lapisan lapisan non-magnetik pada substrat magnetik -- Metode magnetik
• GB/T 4957 -- 2003 Pengukuran ketebalan lapisan lapisan tidak konduktif pada logam matriks non-magnetik dengan metode eddy current
• JJG 818 -- 2018 Instrumen pengukuran ketebalan lapisan tipe arus magnetik dan pusaran
• JB/T 8393 -- 1996 Instrumen pengukuran ketebalan lapisan jenis arus magnetik dan pusaran
• GB/T 15675-2008 Elektrogalvanisasi terus menerus, pelat baja dan strip baja berlapis paduan seng-nikel
• GB/T 2518-2008 Lembar dan pita baja galvanis panas terus menerus

Fitur:

• mengadopsi chip pengambilan sampel presisi tinggi dan model kalibrasi khusus, dengan teknologi kompensasi suhu real-time canggih, dapat mencapai rentang pengukuran yang akurat,dan dapat secara akurat mengukur ketebalan lapisan galvanisasi ultra-tipis dan oksida di bawah 20um
• dapat diukur pada saat yang sama ketebalan lapisan galvanis dan berat satuan (versi gram)
• mendukung berbagai spesifikasi probe, probe dapat kembali dicocokkan dengan instrumen utama setelah keausan, secara efektif memperpanjang masa pakai probe
• memiliki pengukuran titik tunggal presisi tinggi, pengukuran pemindaian, pengukuran berat unit (versi berat gram TG-6105P), pengukuran perbedaan, pengukuran rata-rata dan mode pengukuran lainnya
• memiliki kalibrasi titik nol, kalibrasi satu titik, kalibrasi dua titik dan fungsi kalibrasi dasar, dapat secara otomatis memperbaiki kesalahan sistem
• memiliki fungsi penyimpanan data, dan dapat dikelompokkan ke data yang disimpan untuk analisis statistik
• dapat mengatur batas atas dan bawah nilai ketebalan, di luar kisaran alarm berbunyi otomatis
• dengan fungsi perintah keadaan kopling, pemahaman intuitif dari keadaan pengukuran
• menampilkan informasi yang kaya, termasuk nilai ketebalan, keadaan kopling, informasi kuantitas listrik, waktu pengujian, keadaan penyimpanan, dll
• Modul Bluetooth bawaan (versi Bluetooth opsional) dan antarmuka Mini-USB, printer Bluetooth opsional,dan dapat berkomunikasi dengan PC atau perangkat terminal cerdas untuk transmisi data kabel dan nirkabel
• mendukung pengukuran online real-time, kontrol instruksi (versi instruksi), perangkat lunak host dapat ditingkatkan
• dapat dilengkapi dengan antarmuka komunikasi RS232, RS485, opsional untuk model on-line
• dapat disesuaikan modul pengukuran tebal dan sensor pengukuran tebal

Parameter teknis:

Panduan probe seri TG-6105

Jenis probe		F probe (Induksi magnetik)						N probe(Arus pusaran)
Penggunaan		Lapisan non magnetik pada substrat logam magnetik						Lapisan tidak konduktif pada substrat logam non-magnetik
Jenis probe		FM	FL	Mata uang asing	FT	FS	FH	NM	NL
Jangkauan pengukuran ((μm)		0 ~ 1500	0 ~ 3000	0~10000	0 ~ 1500	0 ~ 500	0 ~ 3000	0 ~ 1500	0 ~ 3000
Keakuratan pengukuran ((μm)	Kalibrasi dasar	± ((0,5+1% H)	± ((1+2% H)	±(1+3% H)	± ((1+1% H)	± ((0,5+1% H)	± ((1+2% H)	± ((0,5+1% H)	± ((1+2% H)
	Kalibrasi titik nol	± ((1+2% H)	±(1+3% H)	± ((2+5% H)	± ((1+2% H)	± ((1+2% H)	±(1+3% H)	± ((1+2% H)	±(1+3% H)
Min. Radius kelengkungan		Konveksi 1,5 mm	Konveksi 1,5 mm	konveksi 10mm	Konveksi 1,5 mm	Konveksi 1 mm	Konveksi 1,5 mm	Konveksi 3mm	Konveksi 6mm
Min. Radius Luas		Φ7mm	Φ7mm	Φ40mm	Φ7 mm	Φ3mm	Φ7mm	Φ5mm	Φ7mm
Ketebalan Kritis Lempeng		0.5mm	0.5mm	2 mm	0.5 mm	0.2 mm	0.5 mm	0.3 mm	1 mm
Suhu ((°C)		0 ~ 50	0 ~ 50	0 ~ 50	0 ~ 50	0 ~ 50	0 ~ 300	0 ~ 50	0 ~ 50
Arah pengukuran
Lingkup Penerapan Umum		Sonde standar   Lapisan cat pelapis konvensional, dll	Lapisan cat probe yang lebih tebal, lapisan semprotan, dll.	lapisan anti korosi probe ultra tebal,   Lapisan perlindungan kebakaran dll.	Area sempit di dalam pipa dengan sudut kanan probe	Probe kecil, benda kerja kecil, pengikat, dll.	Probe suhu tinggi dapat menahan suhu tinggi 300 °C	Lapisan standar probe oksida, lapisan semprotan,   Timah berlapis tembaga, berlapis krom	Lapisan probe yang lebih tebal, pelapis cat, dll.

Panduan model seri TG-6105

Catatan: RS232/485 dan port komunikasi lainnya opsional untuk model on-line
