Sistem Deteksi Kebocoran Las Kotak Vakum Peningkatan Proses Las

Sistem deteksi kebocoran las kotak vakum

2. Parameter teknis

1. Pengenalan produk

Deteksi kebocoran kotak vakum adalah metode yang umum digunakan, seperti deteksi kebocoran las las dasar tangki dan wadah tekanan.ukuran geometris dari kotak vakum di pasar adalah kira-kira: lebarnya sekitar 200 mm, panjangnya sekitar 600 mm, tinggi sekitar 300 mm, dan beratnya antara 5 kg dan 10 kg. Cara penggunaannya adalah dengan mengikat kotak vakum pada posisi yang akan dideteksi,Inspektur berjongkok untuk menerapkan tekanan tertentu pada kotak vakum untuk memastikan bahwa segel antara tepi kotak vakum dan benda yang diuji utuh, dan kemudian pompa vakum vakum bagian dalam kotak, ketika derajat vakum dalam kotak mencapai nilai tekanan negatif yang ditentukan dalam standar.Anda dapat memeriksa apakah ada kebocoran di posisi yang terdeteksi dari jendela transparan dari kotak vakumSetelah deteksi selesai, buka katup asupan untuk mengisi bagian dalam kotak dengan udara.Inspektur dapat memindahkan kotak vakum ke posisi deteksi berikutnya untuk deteksi.

Karena kotak kotak vakum memiliki berat tertentu, jika jumlah las diuji besar, seperti beberapa ribu meter panjang las,maka para inspektur akan berjongkok dan berdiri ribuan kali, dan menggerakkan kotak vakum untuk waktu yang lama, inspektur juga akan menghabiskan banyak kekuatan fisik; Karena penyelesaian deteksi posisi, personil deteksi perlu melakukan berjongkok,tekanan, berdiri, bergerak tindakan berulang, sehingga akan menunda banyak waktu, efisiensi sangat rendah; Selain itu, jika segel tidak ketat, inspektur harus menghabiskan banyak usaha,bahkan berlutut untuk menekan kotak vakum, dan kadang-kadang menggunakan pakaian tua atau kain tua bernoda dengan air dan barang-barang lainnya, kotak dikelilingi untuk memastikan penyegelan, yang juga memakan waktu dan tenaga.

Untuk memastikan penyegelan yang baik antara kotak vakum dan dinding tangki dan bagian bawah tangki,inspektur harus memberikan kekuatan besar pada kotak vakum baik dalam arah vertikal dan horizontalNamun, karena inspektur menghadap dinding yang tinggi dan posisi deteksi terjadi di sudut yang sangat rendah, inspektur tidak memegang atau memegang kotak vakum di posisi ini.Itu membuat mereka terlalu kuat, jadi banyak waktu dan usaha yang sia-sia menutup tepi ruang.

Untuk memecahkan masalah di atas, perusahaan kami telah mengembangkan dua jenis kotak deteksi kebocoran lapisan las, yang membuat deteksi kebocoran lapisan las dasar tangki lebih mudah dan efisien.

2. Karakteristik kotak vakum langsung dilas

1) Bagian bawah dipasang dengan roda berjalan, dan mata air berada di atas roda berjalan.spons penyegelan di bagian bawah kotak vakum dijamin sekitar 10 mm dari tanah. Personil inspeksi dapat dengan mudah mendorong kotak vakum untuk berjalan tanpa membungkuk untuk mengangkat dan membungkuk ke bawah, dan operasi yang nyaman dan cepat untuk membungkuk langsung dengan kaki

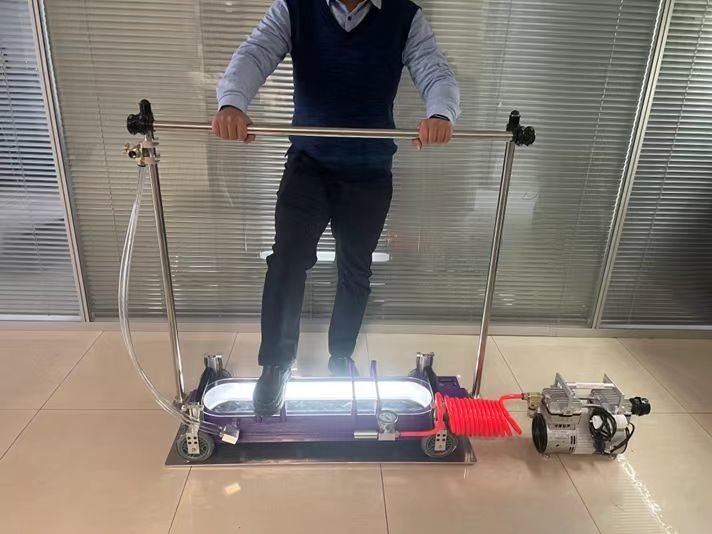

2) Dalam deteksi kebocoran, inspektur berdiri di atas kotak vakum, dan mengandalkan gravitasi inspektur sendiri untuk mengubah bentuk spons penyegelan untuk mencapai tujuan penyegelan.Kecepatan penyegelan cepat dan efisiensi tinggi, dan hanya membutuhkan waktu sekitar 20 detik untuk menyelesaikan deteksi kebocoran di satu titik

3) Kotak vakum dilengkapi dengan batang bantu, yang dapat digunakan untuk mendorong kotak vakum untuk berjalan;Ini juga sandaran lengan untuk personil inspeksi ketika mereka berdiri di kotak vakum untuk memastikan keselamatan personil inspeksi; sandaran lengan juga dilengkapi dengan katup udara, dan personil deteksi dapat menyelesaikan pekerjaan tekanan relief kotak vakum nyata tanpa perlu flap pinggang

4) pengukur vakum dan katup keselamatan dipasang pada kotak. ketika vakum mencapai nilai yang ditetapkan, katup keselamatan akan melompat untuk menjaga vakum dalam kotak vakum pada nilai yang ditetapkan konstan,sehingga tidak perlu mematikan pompa vakum sering, menghemat waktu dan mempercepat kecepatan inspeksi.

5) Dengan menggunakan kotak vakum, detektor dapat menyelesaikan pekerjaan deteksi kebocoran hanya dalam posisi tegak, yang sangat mengurangi intensitas kerja detektor,terutama intensitas kerja pinggang

Diagram pengelasan lurus Kotak vakumHV1800F-LED

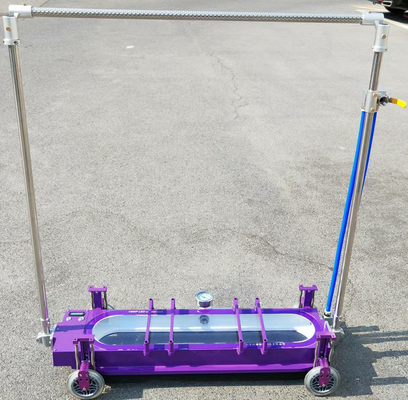

Foto asli dari kotak las lurus vakumHV1800F-LED

3. Karakteristik kotak vakum las filet

1) Sisi dilengkapi dengan roda berjalan, yang dapat mendorong kotak vakum untuk berjalan; Edge perekat sealing spons, dipasang di kedua sisi rel panduan,setiap sisi rel panduan dipasang pada motor micro push rod (dorongan motor tunggal 19 kg) dan elektromagnet (saring tunggal 80 kg)

2) Ketika dihidupkan, ia diserap pada dinding tangki sebagai titik tetap untuk menerapkan kekuatan, yang setara dengan memantapkan satu ujung motor pushhrod pada dinding tangki.motor push rod akan mendorong kotak vakum untuk bergerak menuju dinding tangki, sehingga memampatkan spons penyegelan untuk memastikan segel kotak vakum

3) Menggunakan kotak vakum, kecepatan penyegelan cepat, efisiensi tinggi, dan deteksi titik kebocoran hanya membutuhkan waktu sekitar 20 detik

4) Sama seperti kotak vakum las lurus, batang bantu dipasang dengan katup udara, selain elektromagnet dan push batang motor kontrol switch,kotak dipasang dengan vacuum meter dan katup keamanan, ketika derajat vakum mencapai nilai yang ditetapkan, katup keselamatan mulai, sehingga tingkat vakum dalam kotak vakum dipertahankan pada nilai konstan yang ditetapkan,sehingga tidak perlu sering mematikan pompa vakum, menghemat waktu dan mempercepat kecepatan inspeksi

Foto asli dari filet las Kotak vakumHC1400-LED

Foto nyata dari kotak las filet mendorong motor batang dan elektromagnet

Pompa vakum

3Persyaratan parameter teknis:

3.1 Kotak vakumHV1800F-LEDuntuk pengujian las lap dan butt

3.1.1 Tingkat vakum: tidak kurang dari 60kPa;

3.1.2 Panjang deteksi las: tidak kurang dari 800 mm;

3.1.3 Periksa jenis las: las lap dan butt di bagian bawah tangki;

3.1.4 Persyaratan diameter tangki: dapat diterapkan pada semua diameter tangki;

★3.1.5 Mode operasi: Personil inspeksi dapat menyelesaikan seluruh operasi dengan berdiri;

★3.1.6 Sistem pencahayaan: sistem pencahayaan LED dalam kotak vakum;

3.1.7 Pasokan listrik sistem pencahayaan: baterai lithium 3Wh terintegrasi, waktu pasokan listrik tidak kurang dari 16 jam;

★3.1.8 roda bergerak: kotak vakum dilengkapi dengan 4 roda bergerak, 4 roda bergerak dengan pegas dapat diangkat, dapat mendorong kotak vakum untuk berjalan;

★3.1.9 batang bantu: Katup penghilang tekanan dipasang pada batang bantu, dan personel deteksi dapat memutar katup penghilang tekanan ketika mereka berdiri normal.

★3.1.10 Bahan penyegelan tepi, spons kepadatan tinggi

3.2 Kotak vakumHC1400-LEDuntuk pengujian las filet

3.2.1 Vakum: tidak kurang dari 60 kP;

3.2.2 Panjang deteksi las: tidak kurang dari 400 mm;

3.2.3 Jenis las inspeksi: las filet;

3.2.4 Diameter tangki: ≥ 5m;

★3.2.5 Mode operasi: Personil inspeksi dapat menyelesaikan seluruh operasi dengan berdiri;

★3.2.6 Sistem pencahayaan: sistem pencahayaan LED dalam kotak vakum;

3.2.7 Pasokan listrik sistem pencahayaan: baterai lithium 3Wh terintegrasi, waktu pasokan listrik tidak kurang dari 16 jam;

★3.2.8 Roda bergerak: kotak vakum dilengkapi dengan 2 roda bergerak, 2 roda bergerak dengan pegas dapat diangkat, dapat mendorong kotak vakum untuk berjalan;

★3.2.9 batang bantu: Katup penghilang tekanan dipasang pada batang bantu, dan personil deteksi dapat memutar katup penghilang tekanan ketika mereka berdiri normal;

★3.2.10 Fungsi tambahan lainnya: Dua elektromagnet dengan kekuatan hisap 85 kg dan dua motor pushrod dengan kekuatan dorongan 19 kg dipasang di kedua sisi kotak vakum.

★3.2.11 Bahan penyegelan tepi, spons kepadatan tinggi

3.3 Pompa vakum

3.3.1 Tegangan: 220V 50/60Hz;

3.3.2 Tekanan desain: 92 kPa;

3.3.3 Jenis pompa: pompa vakum listrik dengan kipas;

3.3.4 Tingkat aliran: 200L/menit;

3.3.5 Berat: tidak lebih dari 10,5 kg;

3.3.6 Daya: tidak lebih dari 450w.

3.3.7 Kebisingan mesin: ≤58db

4Persyaratan konfigurasi

4.1 Pompa vakum: 1pc

4.2 Lap and butt weld Kotak vakum: 1 set

4.3 Kotak las filet: 1 set

4.4 Pipa udara lunak: 1 set

4.5 Baterai sumber daya pompa vakum: 1pc

4.6 Manual: 1 salinan;

4.7 Kotak pengiriman: 3 pcs
