HG-5031L- Sistem kalibrasi getaran frekuensi rendah

HG-5031L- Sistem kalibrasi getaran frekuensi rendah
HG-5031L- Low Frequency Vibration Calibration System
HG-5031L- Sistem kalibrasi getaran frekuensi rendah HG-5031L- Sistem kalibrasi getaran frekuensi rendah

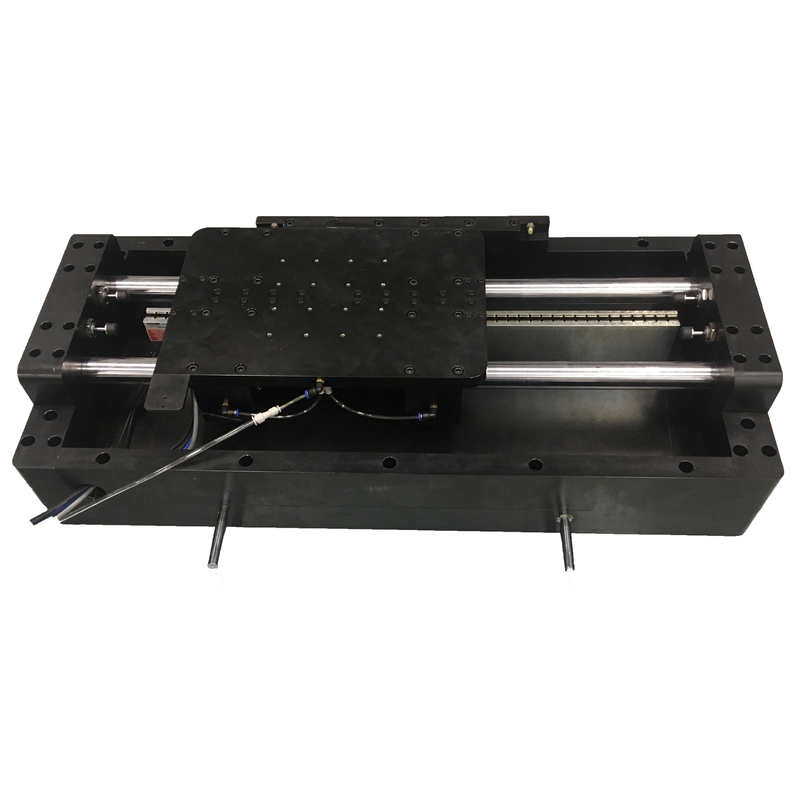

Gambar besar :  HG-5031L- Sistem kalibrasi getaran frekuensi rendah

Detail produk:
Tempat asal: Cina
Nama merek: HUATEC
Sertifikasi: ISO, CE, GOST
Nomor model: HG-5031L
Kontak

HG-5031L- Sistem kalibrasi getaran frekuensi rendah

Deskripsi
Rentang frekuensi: 0,01 ~ 100 Hz (dapat diperluas) Stroke: 400mm (opsional 100mm ~ 2m)
Akselerasi Maks: 20 m/s2 (dapat diperluas) Derajat distorsi: < 5%
Menyoroti:

Sistem Kalibrasi Getaran Frekuensi Rendah

,

Sistem Kalibrasi Getaran Frekuensi rendah

HG-5031L- Sistem kalibrasi getaran frekuensi rendah



Sistem kalibrasi getaran frekuensi rendah menggunakan teknologi pengkodean fotoelektrik yang unik untuk mengontrol dan menghasilkan sinyal getaran frekuensi rendah,yang dapat menyelesaikan kalibrasi metode perbandingan sensor frekuensi rendah dengan presisi tinggi dan efisiensi tinggiSistem kalibrasi getaran frekuensi rendah juga dapat menghasilkan sinyal defleksi dinamis.dan antarmuka pengukuran defleksi interferensi laser dapat diperluas untuk mewujudkan kalibrasi defleksi dinamis.



Indeks teknis khusus

Perangkat kalibrasi getaran frekuensi rendah (bagian dari meja goyang)
Kekuatan rangsangan sinusoid nominal 200N
Jangkauan frekuensi 0.01~100 Hz (bisa diperluas)
Kesalahan indikasi frekuensi Kesalahan dari nilai indikator tidak boleh lebih dari 0,25% dari skala penuh
Rasio sinyal ke kebisingan Rasio sinyal percepatan tabel getaran terhadap kebisingan harus lebih besar dari 60dB
Perjalanan kerja (Rentang pengukuran defleksi) 400 mm ((Rentang yang dapat diperluas 100 mm ∼2m)
Jangkauan pergeseran 1 μm 400 mm ((Skala hingga 2m)
Kecepatan nominal 1.2 m/s
Akselerasi maksimum @1Hz Tidak kurang dari 0,5 g
Jangkauan akselerasi (10- 4¢20) m/s2
Massa maksimum sensor beban > 10kg
Ukuran meja > 240mm × 240mm
Massa setara dari bagian bergerak 8 kg
Sekrup meja M5 ((bisa disesuaikan sesuai kebutuhan)
Dimensi keseluruhan L × W × H Sekitar 1200mm × 300mm × 300mm
Berat platform Sekitar 90 kg
Tekanan pasokan gas 0.4 ∙ 0,6 MPa
Aliran gas maksimum 10L/menit
Distorsi bentuk gelombang Dalam rentang respons frekuensi kerja, distorsi bentuk gelombang akselerasi pusat mesa tidak lebih dari 5%
Rasio getaran lateral Dalam rentang respons frekuensi kerja,amplitudo percepatan getaran melintang dari pusat mesa tidak lebih dari 5% dari amplitudo percepatan getaran dari arah getaran utama.
stabilitas Tabel getaran terus bergetar pada titik frekuensi referensi 16Hz dengan amplitudo akselerasi maksimum selama 20 menit. Dalam setiap interval 2 menit,perubahan frekuensi maksimum tidak lebih dari 00,3%, dan perubahan maksimum amplitudo akselerasi tidak lebih dari 0,5%.
Sensor akselerasi standar
sensitivitas Tidak kurang dari 1000mV/g
Jangkauan respons frekuensi DC-200Hz (± 5%)
Jangkauan pengukuran 2 g
Resolusi Kurang dari 10 μg
nonlinearitas 0.1% FS
Photoelectric encoder juga dapat digunakan di bawah 10Hz, resolusi Tidak lebih dari 10nm
Sistem kontrol getaran dan perangkat lunak kalibrasi kontrol
saluran ≥ 4 saluran, masing-masing saluran menggunakan A/D independen
digit 24bit
Tingkat pengambilan sampel Setiap saluran lebih besar dari 20k
Antarmuka interferometer laser Antarmuka interferometer laser yang dapat diperluas dengan fungsi defleksi
Semua perangkat keras dikendalikan oleh perangkat lunak, dan pengujian semua parameter dari sistem lengkap dikendalikan oleh program.
Ini dapat melakukan step sinus dan menyapu sinus, kalibrasi frekuensi amplitudo, kalibrasi frekuensi fase dan kalibrasi linearitas amplitudo dari sensor yang diukur
Amplitudo linearitas, amplitudo kesalahan frekuensi dan fase kesalahan sensor dapat dihitung
Laporan uji yang ditentukan pengguna, semua parameter uji dan hasil perhitungan dapat ditampilkan dalam laporan
Persyaratan lingkungan kerja sistem
Suhu lingkungan kerja 5°C+35°C
Kelembaban relatif 10% sampai 85%
Sumber daya listrik 220V±10V AC,50Hz±1Hz,3.5kW
Kebutuhan udara terkompresi Tidak lebih dari 0,6Mpa
Resistensi grounding laboratorium (Ω) ≤4





Sistem kalibrasi getaran frekuensi rendah

Tidak. Nama bagian Indeks teknis utama Qty
1

Shaker standar frekuensi rendah dan pengontrol frekuensi rendah

IM-LF01

Memenuhi peraturan verifikasi JJG 298-2005 standar getaran frekuensi menengah (metode komparatif)

1Rentang frekuensi: 0.1Hz ~ 100Hz;

2. rentang akselerasi: ≥ 20 m/s2;

3, beban maksimum tabel getaran standar: ≥10Kg;

4Tingkat distorsi: ≤ 5%;

5Rasio gerakan lateral: ≤ 10%;

6Stabilitas akselerasi: 0,1%, stabilitas frekuensi: 0,1%.

 1
2

Sensor akselerasi standar

MSV-3001

1Sensitivitas: ≥ 1000mV/g;

2Rentang frekuensi: 0.1Hz ~ 200Hz

 1
3

Sistem kontrol getaran (termasuk perangkat lunak)

NIM-DA01

1Jumlah saluran akuisisi: ≥2;

2, bit AD: 24 bit;

3, tingkat pengambilan sampel: ≥50 kHz;

4, rentang pengukuran tegangan: ±5V.

5, kesalahan pengukuran tegangan: lebih dari 0,2%;

6, kesalahan pengukuran rasio tegangan: lebih baik dari 0,1%;

7, termasuk kalibrasi otomatis dan manual dua mode;

8, dapat secara otomatis menghasilkan laporan.

 1
4

Kondisi penguat

YMC-8102

 1 saluran muatan /IEPE/TEDS, amplifikasi dan pengkondisian sinyal sensor muatan pendukung, pasokan daya sumber arus konstan sensor IEPE dan pengkondisian sinyal, pengkondisian sinyal sensor TEDS;Integrasi saluran dukungan, antarmuka RS-232 dan komunikasi PC, beberapa dapat berkaskade, sertifikasi CE; 1 set
5 Sistem kompresor udara Pasokan udara terkompresi 1 set
6 Komputer Prosesor i7, memori 8G, hard disk 1T, termasuk beberapa port USB dan slot PCI, dua port jaringan termasuk drive optik 1 set
7 pengukuran Pengisian pengukuran pertama 1




Karakteristik

Generator getaran frekuensi rendah unik untuk gerakan pesawat

Fungsi kontrol nol yang tepat dan efisien

¢ Jadwal kerja yang luas

️ drift terlepas dari gravitasi

Kalibrasi defleksi juga mungkin

Sistem analisis sinyal dinamis 24-bit multi-saluran dengan presisi tinggi

¢ Beberapa sensor dapat dikalibrasi secara bersamaan

Menggunakan teknologi kontrol digital yang unik



Indeks teknis utama

Rentang frekuensi: 0,01 ~ 100 Hz (diekstensi)

¢ Stroke: 400 mm (opsional 100 mm ~ 2m)

Percepatan maksimum: 20 m/s2 (diekstensi)

Tingkat distorsi: < 5%

Rasio gerak lateral: < 10%

️ Beban: > 10 kg

Keterbatasan pengukuran: 2% (k=2)
