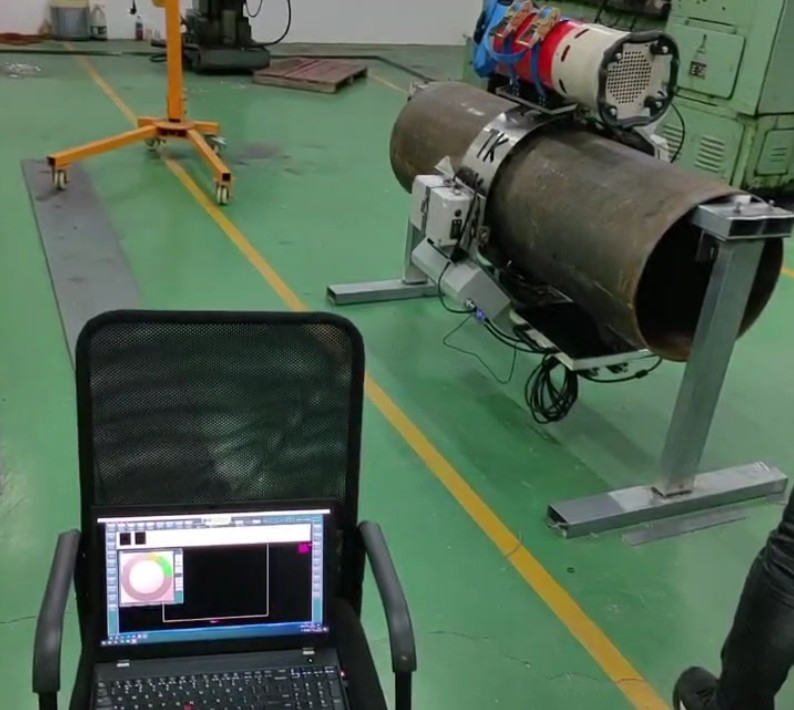

HXPC-200A DR Panel Detector Pipeline Outer Wall Crawler System
1. Pengantar Umum
(1) Merek peralatan: HUATEC
(2) Model: HXPC-200A
(3)Kecepatan perjalanan:≥ 100mm/s;
(4) Mode berjalan mengadopsi jenis jalur untuk memastikan orientasi vertikal las: ± 1mm, orientasi arah berjalan
Keakuratan: ±1mm;
(5) Hal ini dapat memenuhi persyaratan penggerak dari mesin sinar arah satu-bayangan double-wall untuk pipa dengan diameter kurang dari 1600mm;
(6) Gunakan sistem komunikasi nirkabel 5G dual-band, jarak kontrol: 100 meter (tanah terbuka);
(7) Penggunaan catu daya baterai lithium suhu rendah terintegrasi 36V, mudah diganti, dapat bekerja normal pada minus 40°C;
(8) Jam kerja:Lebih dari 8 jam;
(9) Konsumsi daya: ≤ 150W;
(10) Penggerak sinkron dengan kendaraan pendakian dinding tabung (scaner datar) untuk menyelesaikan persyaratan deteksi transillumination DR double-wall single-shadow

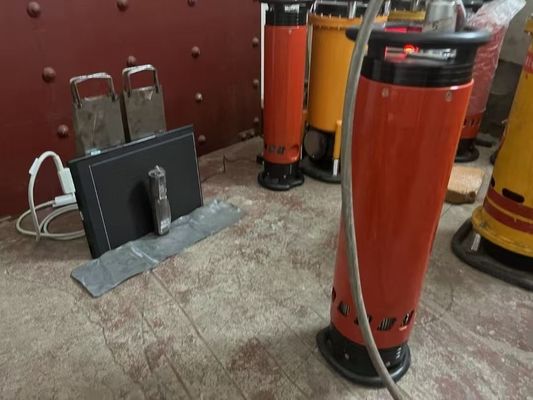

2. Detektor cacat sinar-X portabel
Nama peralatan: mesin deteksi cacat sinar-X frekuensi tinggi portabel tekanan konstan
| Model |
XXG 300JYGF |
| Tabung sinar-X |
tabung logam keramik |
| Mode pasokan listrik tabung sinar-X |
tegangan konstan |
| Jangkauan regulasi tegangan tabung sinar-X |
50-300kV |
| Langkah regulasi tegangan tabung |
1kV/langkah
|
| Arus tabung sinar-X |
0.5-3.0mA |
| Langkah regulasi arus tabung |
0.1mA/langkah |
| Waktu paparan maksimum |
99 menit 59 detik
|
| Jangka waktu pengaturan tekanan tinggi |
0-99 detik
|
| Daya maksimum tabung sinar-X |
900W |
| Frekuensi operasi |
100 kHz
|
| Ukuran fokus |
AC.EN12543 d=3,0mm (AC.IEC 336 1,5mm)
|
| Ketebalan penetrasi |
65mm (baja A3, jarak fokus 700mm, film HUATEC D7, negatif hitam ≥ 2.0, 10 menit)
|
| Tingkat beban sementara |
100% (pada suhu sekitar 20°C, kondisi daya maksimum)
|
| Sudut Radiasi |
40° x 55° |
| Filter internal |
1 mmBe |
| Filter tambahan |
4mm setara
|
| Ukuran kepala pipa |
φ295mmx775mm (termasuk cincin ujung) |
| Berat kepala tabung |
29kg |
| Kabel koneksi |
50M |
| Kabel listrik |
10M |
| Ukuran pengontrol |
465mmx154mmx323mm
|
| Berat pengontrol |
11.3kg |
| Daya masukan |
200-250VAC, 47-400Hz |
| Metode pendinginan anode |
pendingin udara paksa |
| Suhu lingkungan yang diizinkan |
-20°C~+40°C |
3Aksesoris standar termasuk:
DR panel detektor pipa dinding luar mesin memanjat
Mesin sinar-X pipa dinding luar mesin memanjat
Detektor datar digital 1024,76μm,area gambar 233 x 97mm
Perangkat lunak pengambilalihan dan pemrosesan gambar digital
Komputer laptop
Detektor kesalahan sinar-X dengan frekuensi tinggi dan tekanan konstan (arah)
Rel panduan crawler ((Disesuaikan sesuai dengan kebutuhan pelanggan): Ø813mm, Ø1016mm, Ø1219mm, Ø1422mm 4pcs.
