TFM Phased Array Ultrasonic Defect Detector 32/128 Emission/Receive TOFD Dan Phased Array C Scan TFM Image

TFM Phased Array Ultrasonic Defect Detector 32/128 Emission/Receive TOFD Dan Phased Array C scan TFM Image

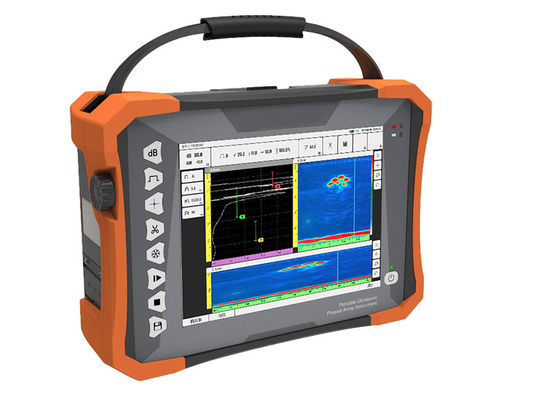

HUATEC HPA-620PRT adalah detektor cacat 32 128PR Phased Array yang baru dikembangkan.

Ini dilengkapi dengan modul inspeksi ultrasonik konvensional, modul TOFD, modul Phased Array konvensional dan modul pencitraan TFM, yang mendukung pemindaian serentak TOFD dan Phased Array,serta probe array gandaDengan fitur layar sentuh tahan air dan minyak dan kemampuan pencatatan data pengujian kursus penuh, HUATEC HPA-620PRT adalah detektor cacat TFM Phased Array yang canggih dengan fungsi C scan.

Fitur:

Saluran Pemeriksaan

• 38Modul Array Phased:128PR
• Modul pencitraan TFM
• Pemindaian simultan TOFD dan Phased Array
• Mendukung probe array ganda
• TOFD 2 saluran; pengujian ultrasonik konvensional 2 saluran

Fungsionalitas HPA-620PRT menawarkan kepuasan besar dari pengguna' berbagai permintaan.

Modul Array Phased

• Pemeriksaan TFM gelombang panjang; Pemeriksaan TFM gelombang melintang
• Pemeriksaan TFM las but; Pemeriksaan las but konvensional; Pemeriksaan las but konvensional (dengan pemindaian bersamaan TOFD dan Phased Array)
• Pemeriksaan C-scan TFM dan pemeriksaan C-scan konvensional untuk plat
• Pemeriksaan TFM dan pemeriksaan baut konvensional
• Pemeriksaan TFM Korosi; Pemeriksaan korosi konvensional
• Pemeriksaan TKY

Modul TOFD

• Pengaturan parameter prosedur; pengaturan parameter probe dan wedge

Pengguna dapat menghitung parameter yang relevan berdasarkan parameter probe dan prosedur, termasuk: PCS, cakupan pemindaian, cakupan bawah, sudut sinar yang disertakan.

Tampilan

• HPA-620PRT dilengkapi dengan layar TFT kelas industri 10,4 inci, dengan operasi sentuh, memberikan tampilan yang optimal di bawah cahaya yang kuat dan di luar ruangan.

Desain Prosedur

• Menawarkan model simulasi proses, HPA-620PRT juga dapat membangun model dengan mengimpor dimensi objek melalui perangkat lunak CAD.Sesuaikan pengguna proses inspeksi khusus dan menyediakan layanan one-stop untuk berbagai solusi.

Parameter:

Lingkup:

• Inspeksi Las Konvensional
• Pemeriksaan C-scan Array Phased dari bahan komposit
• Pemeriksaan Bolts dan Pipe Screwed
• Pemeriksaan sendi PE
• Solusi Inspeksi Las Tabung Diameter Kecil
