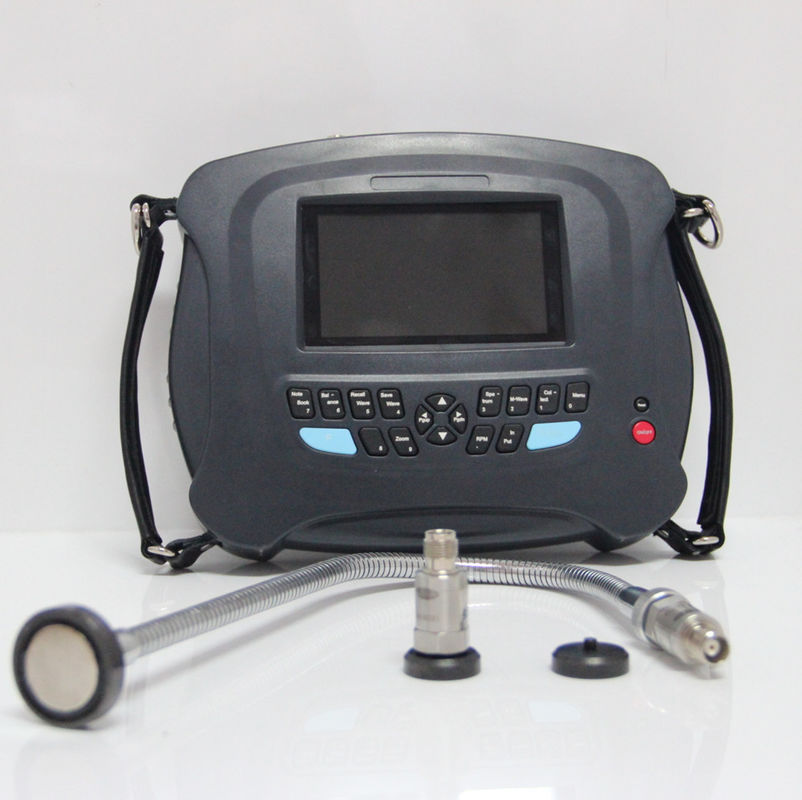

HG-904B4 4 Saluran Multi-Fungsi FFT Spektrum Vibration Analyzer
HUATEC HG-904B 4 saluran instrumen multi-fungsi, memiliki port input serbaguna yang dapat terhubung ke berbagai jenis sensor.dan teknologi diagnostik kesalahan, mengintegrasikan kemampuan pemantauan kondisi peralatan dan diagnostik kesalahan ke dalam satu unit.
Instrumen analizer mencakup fungsi akuisisi data getaran empat saluran,yang dapat menyelesaikan pengukuran getaran di tempat dan secara otomatis menyimpan puluhan ribu nilai fitur getaran dan spektrum titik pengukuranHal ini juga dapat menampilkan satu sampai empat saluran bentuk gelombang dan spektrum secara sinkron di tempat.menyelesaikan verifikasi keseimbangan dinamis satu sisi dan dua sisi di tempat.BT4 & IP54
| Fungsi utama |
Model |
| model |
HG-904B4 |
HG-904B2 |
| Jumlah saluran |
empat saluran |
saluran ganda |
| Fungsi utama |
|
1"Inspeksi sinkron tiga saluran, dengan percepatan, kecepatan, perpindahan, dan nilai-nilai pengelupasan sumbu yang dikumpulkan secara bersamaan dari setiap saluran,serta grafik spektrum frekuensi parameter alarm.
|
Ya. |
1 saluran |
| 2, Single-saluran atau multi-saluran akuisisi sinkron dari setiap parameter, setiap rentang frekuensi, dan setiap grafik. |
1 atau 2 atau 3 atau 4 saluran |
1 atau 2 saluran |
| 3Pelacakan sumbu, analisis start-stop, tes dampak. |
Ya. |
Tidak ada |
| 4"Monitoring real-time dari nilai perangkat keras dan analisis real-time dari grafik tren untuk setiap parameter dan setiap rentang frekuensi; analisis real-time dari spektrum frekuensi dan bentuk gelombang. |
1 atau 2 atau 3 atau 4 saluran |
1 atau 2 saluran |
| 5"Teknologi pemantauan pulsa dampak bantalan bergulir (menghakimi pelumasan bantalan dan dampak) |
Opsional (Catatan Perintah) |
Opsional (Catatan Perintah) |
| 6, 1 atau 2 plane balancing |
Ya. |
Ya. |
| 7Sistem analisis perangkat lunak manajemen peralatan |
Ya. |
Ya. |
| 8, Dapat dihubungkan ke ICP, sensor muatan, eddy sensor arus perpindahan, sensor kecepatan magnetoelectric |
Ya. |
Ya. |
| 9Analisis fase relatif |
Opsional (Catatan Perintah) |
Opsional (Catatan Perintah) |
Fungsi utama:
Port Masuk Multifungsi untuk Berbagai Sensor: (Piezoelectric, Electromagnetic, Eddy Current, ICP)
-- layar berwarna 5 inci dengan antarmuka Cina untuk visualisasi yang jelas dan indah
-- Ruang penyimpanan besar dengan hard drive 16GB yang dapat secara otomatis menyimpan puluhan ribu nilai fitur getaran dan spektrum titik pengukuran
-- Empat saluran akuisisi sinkron dengan 24-bit AD sampling
-- 1600,3200,6400 atau 12800 garis FFT spektrum
-- Antarmuka komunikasi USB 2.0 dengan tampilan menu gaya jendela Cina baru untuk operasi yang lebih mudah
-- Frekuensi analisis hingga 35 KHZ dengan 8 tingkat opsional
-- Full-fungsi analisis dinamis kecepatan tinggi, termasuk spektrum amplitudo, spektrum daya, spektrum logaritma, dll
-- Tampilkan berbagai nilai fitur domain waktu, termasuk nilai puncak, nilai puncak-puncak, nilai efektif, faktor puncak, kesesuaian, kurtosis, dll.
-- Fungsi analisis dan diagnosis yang berbeda: analisis bantalan/gear (analisis demodulasi envelope), diagnosis kesalahan, (tes ketukan), diagnosis frekuensi alami, dll.
-- Data/rekaman penyimpanan dan pemutaran untuk keseimbangan rotor
-- Berat uji dapat dihapus atau dipertahankan secara selektif dan kualitasnya dapat diperkirakan
-- Operasi keseimbangan presisi tinggi dengan keseimbangan cepat untuk mengukur dan menampilkan nilai getaran, amplitudo, fase
-- Deteksi dan diagnosis kesalahan bantalan/gear dengan menggunakan demodulasi amplop perangkat keras
-- Pengukuran kecepatan, pengukuran kebisingan, pengukuran fase, diagnosis fase
-- Pengaturan manual ambang pemicu (besar, menengah, kecil)
-- Dapat dilengkapi dengan perangkat lunak EMD dari sistem manajemen peralatan (termasuk basis data bantalan)
Spesifikasi perangkat keras:
| Statistik |
spesifikasi |
| Model |
HG-904B4 empat saluran / HG-904B2 saluran ganda |
| Jumlah saluran |
Empat saluran getaran, satu saluran tachometer |
| Fungsi utama |
Akuisisi sinkron saluran tunggal atau multi-saluran dari berbagai parameter termasuk akselerasi, kecepatan, perpindahan, dan amplop aksial |
| Keakuratan |
± 5% |
| Konversi A/D |
Pengambilan sampel AD 24-bit |
| Layar LCD |
Mendukung input layar sentuh, layar berwarna 5 inci |
| Jangkauan takometer |
120~12000 rpm |
| kisaran suhu instrumen |
-20°55°C |
| kisaran suhu sensor |
-20° ≈ 120°C |
| Baterai isi ulang |
Baterai lithium terisi ulang 7,2V, 6800mA; waktu pengisian 7 jam, waktu kerja terus menerus 8 jam |
| Pengisi daya |
8.V, 2A |
| Perpustakaan diagnostik |
Basis data bantalan |
| Fungsi pengukuran dan rentang |
Pada saat yang sama mengukur empat nilai parameter dan spektrum parameter alarm dengan sensitivitas 100 mv/g
akselerasi 0,1199,99 m/s2
kecepatan 0,1199,99 mm/s
pergeseran 1um ¢ 1999um
nilai lapisan aksial 0,130 m/s2
|
| Fungsi analisis perangkat lunak |
Analisis spektrum getaran dan bentuk gelombang domain waktu, analisis amplop, fungsi diagnosis kesalahan yang tepat untuk bantalan bergulir (empat bagian) Fungsi diagnosis kesalahan terpisah:Perangkat keras instrumen memiliki fungsi diagnosis kesalahan terpisah untuk mengumpulkan spektrum parameter lainnya, cepstrum, spektrum logaritma, dan diagnostik spektrum daya (akuisisi dan tampilan real-time) |
| Kapasitas penyimpanan |
16G |
| Antarmuka eksternal |
Pengisian dan komunikasi USB2.0 |
| Fungsi output laporan |
Menemukan output laporan data |
| Rentang respons frekuensi pengukuran getaran: |
2 ̊35KHz |
| Jenis sensor yang dapat dihubungkan: |
Sensor akselerasi piezoelektrik, sensor ICP, sensor kecepatan magnetoelektrik, sensor arus Eddy |
Gambaran umum perangkat lunak:
Dengan perkembangan pesat dari Internet of Things dan platform data besar, kami telah mengintegrasikan keuntungan fungsional dari sistem perangkat lunak kami yang ada dan mengadopsi platform Windows.Net 3.5-5.0,Microsoft Visual Studio 2019 suite, dan database MySQL. Komunikasi antara sistem perangkat lunak dan kolektor mengadopsi arsitektur UDP terpadu, dan sistem perangkat lunak dirancang dengan versi jaringan dan stand-alone.Setelah hampir satu tahun upaya, kami telah meluncurkan versi terbaru dari Enterprise Equipment Intelligent Monitoring and Diagnosis System (selanjutnya disebut sebagai sistem EMD).Dengan memanfaatkan operasi perangkat lunak klien yang fleksibel dan alat analisis yang komprehensif, pengguna dapat memantau data lebih nyaman dan menganalisis penyebab kelainan lebih efektif.kolektor pemantauan nirkabelSaat menganalisis tren data online, analis genggam dapat melengkapi pengumpulan data untuk membuat analisis peralatan di lokasi lebih komprehensif,Dengan demikian secara komprehensif menganalisis tren unit dan kelainan, dengan tepat mengidentifikasi penyebab kelainan, dan memaksimalkan perlindungan peralatan di lokasi.
