Tester arus eddy jarak jauh multi-frekuensi

Multi-frequency Remote Field Eddy Current Tester

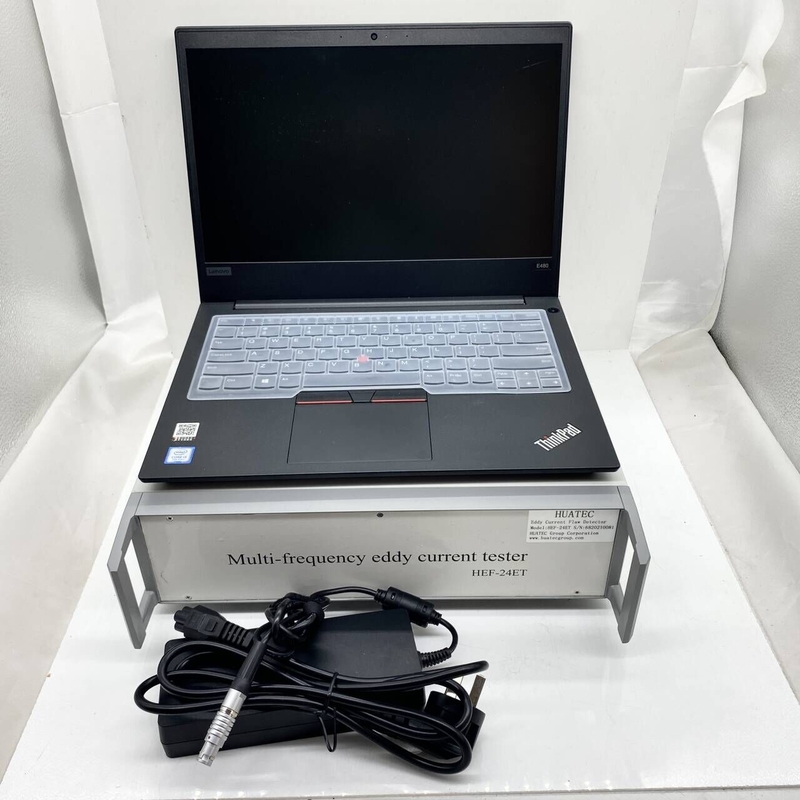

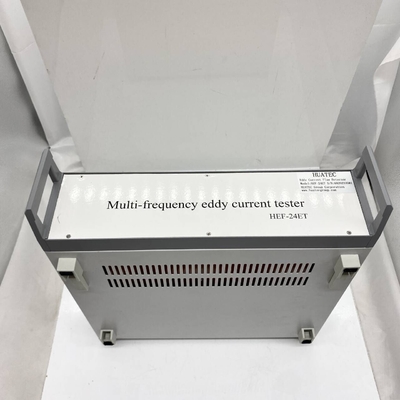

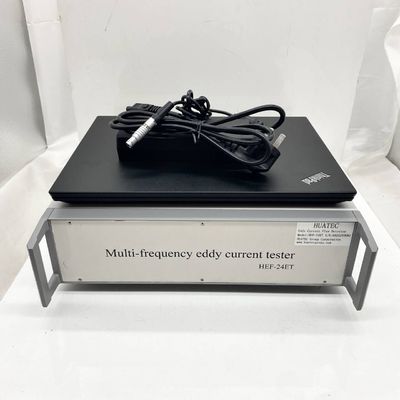

HEF-24ET adalah alat uji eddy current multi-frequency digital cerdas generasi baru dari perangkat uji eddy current non-destructive.Dengan mengadopsi teknologi elektronik digital yang paling canggih, teknologi eddy current multi-frekuensi, dan teknologi mikroprosesor,itu dapat mencapai dinding dalam yang efektif dan dinding luar retakan deteksi pipa logam ferromagnetic dan non-ferromagnetic dalam waktu nyata.

HEF-24ET memiliki satu set lengkap dari sistem pengujian eddy current. terintegrasi dengan konvensional multi-frekuensi, multi-saluran, konvensional sistem pengujian eddy current,itu juga bisa berubah menjadi kinerja tinggi, alat pengujian eddy current multi-purpose yang cerdas.

Dengan empat saluran pengujian yang relatif independen, HEF-24ET dapat menerima empat sinyal arus absolut dan empat sinyal eddy diferensial.instrumen juga dapat beralih menjadi dua frekuensi ganda eddy current test detector dengan dua koneksi probe simultanFrekuensi pengujian adalah 50Hz hingga 10MHz dengan rentang frekuensi variabel untuk pilihan, dan memiliki fungsi amplifikasi sinyal pengujian yang lemah dan kemampuan anti-jamming yang kuat.Digunakan untuk pengujian retakan tabung, dengan probe tembus dalam, dapat dengan mudah mendeteksi cacat seperti retakan permukaan dinding dalam / luar, lubang, korosi, penipisan, bahan dinding dan cacat internal.Dan memiliki fitur pengujian otomatis yang dikendalikan komputer, tampilan digital, sensitivitas pengujian yang tinggi, kinerja yang stabil dan sebagainya.

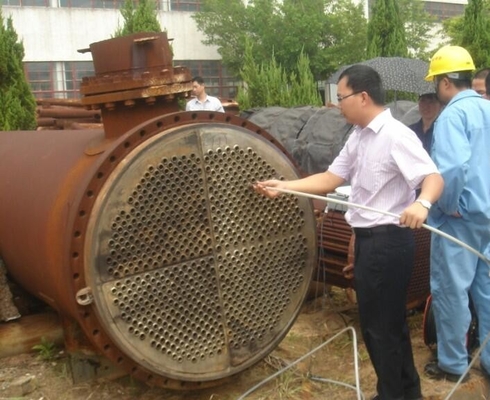

Oleh karena itu, HEF-24ET sangat cocok untuk berbagai logam yang digunakan (tembaga, titanium, aluminium,zirconium dan bahan logam lainnya) tabung dan bagian logam deteksi cacat dan pengukuran ketebalan dinding dan analisis evaluasi dalam energi nuklir, tenaga listrik, petrokimia, aerospace, penerbangan dan departemen lainnya. lebih rinci, seperti pengujian sebelum layanan atau dalam layanan boiler tabung, tabung penukar panas,pipa bawah tanah dan pipa besi cor dll.

Spesifikasi

1Rentang frekuensi: 50 Hz ~ 10 MHz

2. Dua frekuensi yang dapat dipilih secara independen

3Unit pencampuran (pencampur otomatis)

4. memori jejak real-time dari 4 sinyal eddy arus

5. rentang gain: 0 ~ 99dB terus diatur, pekerjaan setiap file 0.1dB langkah

6. Rotasi fase: 0 ~ 359 ° terus diatur, presisi 1 °. Dalam proses fase pengaturan,layar secara instan menampilkan perubahan fase dalam impedansi setelah rencana dan amplitudo sinyal eddy arus dan nilai fase, nyaman dan intuitif

7Stimulasi probe yang dapat disesuaikan, 1-8

8. Balance elektronik digital / analog yang cepat

9Empat jejak rencana impedansi dan delapan tampilan analisis kurva sabuk internal,

10. time-base scan display.

11Fungsi penghapusan lambat dari jalur memori

12. Dialog manusia-mesin berbasis menu (dalam bahasa Inggris).

13. Sistem operasi adalah WinXp, Win7, Win8

14. pengukuran amplitudo sinyal otomatis dan fase, dan eddy sinyal arus lambat (diatur) pemutaran

15. Filter digital: low-pass: 0hz ~ 2000hz, high-pass: 0hz ~ 2000h.

16Fungsi analisis konfigurasi

17. Dapat dilengkapi dengan akses mutlak, bentuk diferensial dan perbandingan diri, termasuk melalui jenis, tipe interpolasi, jenis datar, titik, putar dan lain-lain probe

18. Dengan fase yang unik tidak konstan-amplitudo / domain amplitudo Alarm

19. Multiple hardware alarm output port

20. output alarm real-time, output alarm tertunda

21. penyimpanan massa dapat berbagai prosedur pengujian dan data pengujian

22. C-scan tampilan

23. Fase otomatis / cacat kurva kedalaman menunjukkan

24. Satu layar menampilkan diagram pemotongan rantai pipa dalam penggunaan, nomor peringkat tabung diuji, dan sinyal uji eddy arus.

25. Tanda-tanda yang diklasifikasikan dari pipa diagram cross-section, untuk membentuk eddy current pengujian gambaran peta pipa dalam penggunaan

26. Hasil tes statistik yang diklasifikasikan (tabel dan tampilan histogram), untuk memfasilitasi analisis kumulatif hasil tes

27. Tampilkan kalender dan waktu secara otomatis

28Sistem Analisis Data Opsional

Aplikasi

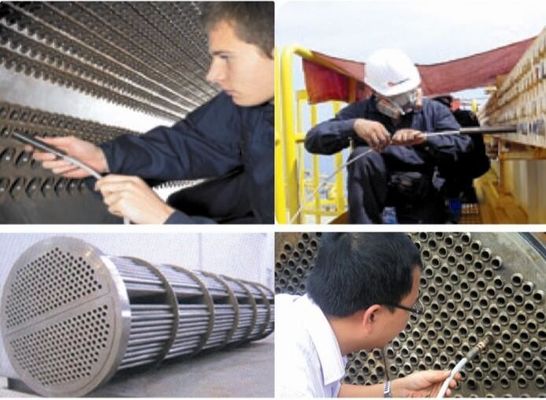

Khususnya berlaku untuk energi nuklir, tenaga listrik, petrokimia, aerospace, penerbangan dan departemen lain dalam layanan tembaga, titanium, aluminium, zirconium dan pipa lainnya,Bagian logam dari deteksi cacat dan pengukuran ketebalan dinding, dan berbagai pengujian pipa ferromagnetik, analisis dan evaluasi.
