Detail produk:
|
Product name: | Hardness Tester | Compression stroke: | 2.50mm |
---|---|---|---|
Maximum load: | 980g | Preload: | 50g |
Menyoroti: | Penguji Kekerasan Cetakan,Tester Kekerasan Cetakan Permukaan Pasir Hijau,Penguji Kekerasan Cetakan Permukaan Pasir |

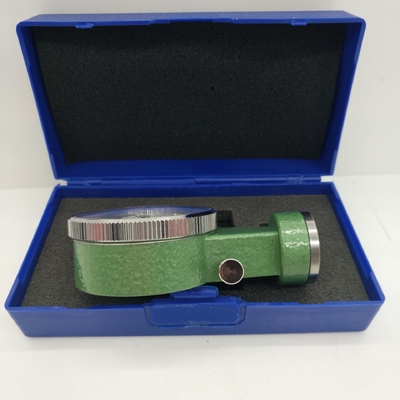

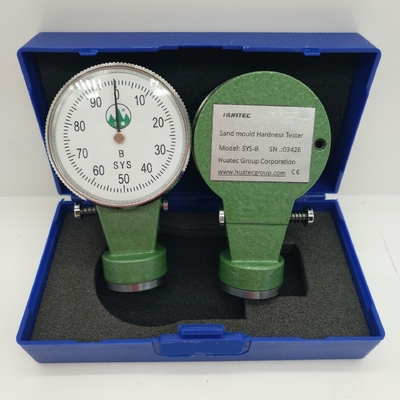

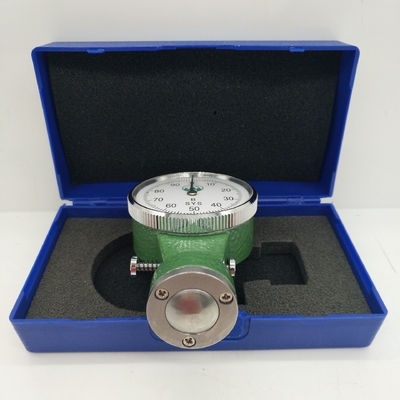

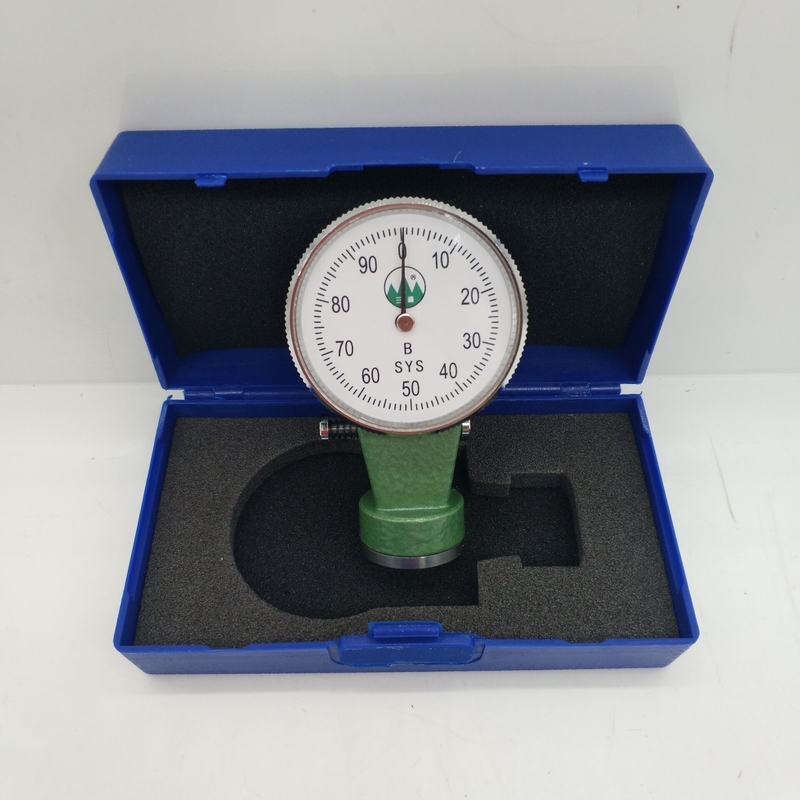

Tester Kekerasan Permukaan Pasir Hijau
1. Ringkasan
Tiga jenis penguji kekerasan permukaan pasir, A B C, digunakan untuk mengukur kekerasan permukaan cetakan pasir hijau.
Strukturnya terdiri dari kepala tekanan rak (1) kepala meter (2) casing jam tangan (3) kekuatan pegas (4) gear drive (8) gear putar (14) penunjuk (15) cincin penyesuaian (16) dan sebagainya.
Tipe A: Cocok untuk pengujian kekerasan permukaan cetakan pasir halus (inti) yang dibentuk dengan tangan atau tekanan rendah dan menengah mekanis.Tipe B cocok untuk pengujian kekerasan permukaan cetakan pasir halus dan kasar (inti) yang dibentuk dengan tangan atau mekanik tekanan rendah dan menengahTipe C cocok untuk menguji kekerasan permukaan cetakan pasir dalam cetakan tekanan tinggi.
2Spesifikasi dan parameter teknis
I Keakuratan
Ketika penunjuk adalah nilai apapun, toleransi gaya yang sesuai dari indenter adalah ± 5%
Pointer kembali ke posisi O dan toleransi adalah +-1 derajat.
II Dimensi 90x55x28
Catatan: Beban maksimum adalah kekuatan yang diperlukan untuk menekan indenter ke tingkat kepala gauge (2).
Parameter | Tipe A | Tipe B | Tipe C |
Tekanan kompresi | 2.50mm | 2.50mm | 2.50mm |
Beban maksimum | 237g | 980 g | 1500 g |
Pemuatan sebelumnya | 90 g | 50 g | 180 g |
3Prinsip
Menurut prinsip bahwa kekuatan pegas dan stroke adalah linier, stroke pegas ditunjukkan oleh penunjuk permukaan melalui satu set gigi dan rak.Satuan kekerasan permukaan pasir adalah (g/mm2)Karena nilainya terkait dan konsisten, yaitu, jika nilai satuan besar (g/mm2), nilai derajat yang sesuai juga besar.
4Penggunaan dan penyesuaian
I Mengatur posisi O. Ketika pointer (15) tidak berada di posisi O, putar cincin pengaturan (16) untuk menyelaraskan pointer (15) dengan posisi O.tekan penguji kekerasan dengan kuat pada permukaan pasir yang diuji (sumbu penguji kekerasan harus tegak lurus ke permukaan cetakan pasir), sehingga permukaan kepala penguji kekerasan (2) adalah dalam kontak dekat dengan permukaan pasir diuji, dan penunjuk juga Ketika berhenti pada nilai tertentu, tekan pin pengunci (18) untuk mengunci,Membaca nilai yang diukur, lalu lepaskan pin pengunci (18) untuk mengembalikan penunjuk (15) ke posisi O.
III Saat mengukur, Anda dapat menguji 3-5 kali pada setiap bagian pengukuran, dan kemudian menghitung jumlah rata-rata, yang merupakan nilai kekerasan bagian.
5. Perbaikan dan pemeliharaan
I. Jangan membuka penutup jam tangan (13) dan sekrup di bagian belakang kasus jam tangan sesuai keinginan untuk mencegah pasir dan debu jatuh ke dalamnya, yang akan mempengaruhi akurasi.
II. Saat digunakan atau ditempatkan, ia tidak mengalami getaran yang kuat untuk mencegah instrumen dari kerusakan dan mempengaruhi penggunaan.
III. Jika ada pasir di celah antara indenter (1) dan kepala meter (2), dengan hati-hati lepaskan sekrup 3 ~ M2, lepaskan kepala meter, lepaskan pasir lengket,dan pasang seperti itu (jangan tarik indenter)
