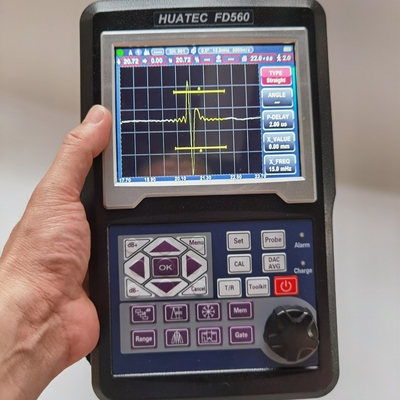

HUATEC 20-2000Hz Ultrasonic Defect Detector FD560 Dengan Penekan Penolakan 0 hingga 80% Tinggi layar penuh

HUATEC Ultrasonik detektor cacat FD560

★ Pengguna ramah dialog interaktif membantu operasi seperti Kalibrasi, membuat kurva, dll

★Semua alat yang Anda butuhkan: DAC, AVG, TCG, AWS, dll.

★Frekuensi Ulang Pulsa: 20 - 2000Hz penyesuaian yang tepat, pemindaian kecepatan tinggi, tidak ada yang terlepas.

★Rasio sinyal ke kebisingan yang tinggi, gema yang jelas dan stabil, desain anti-bising, sempurna untuk kondisi kerja yang sulit.

★12 digit AD, pengambilan sampel kecepatan tinggi mengarah pada diagram gema yang lebih baik dengan semua detail.

★Bisa menggunakan frekuensi probe 20M dengan sempurna.

★Perekam video deteksi kesalahan kecepatan tinggi, penyimpanan data USB tak terbatas.

★Koneksi gigi biru ke perangkat mobile untuk menghasilkan dan mencetak laporan deteksi di tempat.

★Standar IP65, kasus silikon gel, tahan air dan debu, padat dan tahan lama.

★Baterai bertahan 10 jam untuk satu kali pengisian.

Spesifikasi

Jangkauan:0-10000 mm, pada kecepatan baja

Kecepatan material:100 ∼20000 m/s

Frekuensi Pengulangan Pulsa:20-2000Hz

Jangkauan dinamis:≥38dB

Linearitas: Horizontal: +/- 0,2%, Vertikal: 2,5%, Keakuratan Amplifier +/-1 dB.

Kekuatan Resolusi:> 40dB (5P14)

Sensitivitas Sisa:> 62dB

Penolakan (penindasan): 0 sampai 80% tinggi layar penuh

500 pengaturan kemandirian, setiap kriteria dapat dimasukkan secara bebas, kita dapat bekerja di tempat kejadian tanpa blok uji;

Memori besar 1000 A grafik

Mode pengujian: pulsa echo, elemen ganda dan transmisi melalui

Jenis probe: lurus tunggal, sudut tunggal, lurus ganda, sudut ganda, melalui, merangkak, permukaan

Gerbang Monitor: Dua gerbang independen dikendalikan di seluruh rentang menyapu

Satuan: Inci atau milimeter

Kebutuhan daya: AC Main 100-240 VAC, 50-60 Hz

Penundaan Tampilan: -20 sampai 3400 μs

Probe Delay/Zero Offset: 0 sampai 99,99μs

Baterai Li-ion internal yang dapat diisi ulang dengan nilai 7,2V pada 5200 mAh

Waktu operasi nominal 10 jam tergantung pada kecerahan layar

4 jam waktu pengisian daya khas

H×W×D(mm):220×175×40 (mm)

Berat:1.0kg

Suhu operasi: -10°C sampai 50°C

Suhu penyimpanan: -30°C sampai 50°C

Energi Pulsa: 70V,100V,200V, 300V, 400V, 500V dapat dipilih

Perbaikan: Positif setengah gelombang, negatif setengah gelombang, full wave, RF System

Bandwidth (amplifier bandpass ): 0,2 sampai 25 MHz

Gerbang Monitor: Dua gerbang independen dikendalikan di seluruh rentang menyapu

Sensitivitas: 120 dB maksimal dalam resolusi 0 yang dapat dipilih.1, 1.0, 2.0, 6,0 dB.

Koneksi transduser: BNC atau LEMO

MenyenangkanKlasifikasi

Tampilan otomatis lokasi kesalahan yang tepat ((Lebar d,level p,jarak s,amplitudo,sz dB,ф).

Ukuran cacat: Ukuran cacat otomatis menggunakan AVG atau DAC/TCG, kecepatan pelaporan penerimaan atau penolakan cacat.

Kalibrasi otomatis transduser Zero-point, sudut, tepi depan dan material Velocity (V2 dan dua lubang)

Nyaman untuk membuat dan menggunakan DAC / TCG dan AVG untuk mengevaluasi gema, kurva dapat dimodifikasi dan dikompensasi.

Menghubungkan U-Disk, unit bisa mendapatkan memori tak terbatas.

Ada 17 standar di unit.

Koneksi gigi biru ke perangkat seluler untuk menghasilkan dan mencetak laporan deteksi di tempat.1.

Fitur koreksi permukaan melengkung.

Fungsi pengukuran ketinggian retakan.

Magnify gate:penyebaran rentang gate di seluruh lebar layar.

Fungsi keuntungan otomatis.

Envelope: Tampilan simultan live A-scan pada tingkat update 70 Hz dan envelope A-scan

tampilan.

Peak Hold: Bandingkan bentuk gelombang puncak beku dengan live A-Scans untuk dengan mudah menafsirkan hasil tes.

Scan Freeze: Display freeze menyimpan data bentuk gelombang dan jalur suara.

Alarm: Beep dan LED.

Jam Waktu Nyata.

Isi echo.

Menangkap target.

Warna Echo di dalam Gerbang.

Paket Instrumen Dasar

Detektor Cacat Ultrasonik Portable FD560

Transduser sinar lurus (2,5 MHz, Φ20)

Transduser Sinar Sudut (4 MHz, 8 mm×9 mm, 60°)

Kabel interkoneksi untuk transduser (BNC-LEMO 00,atau opsional LEMO 01- LEMO 00)

Paket baterai Li-Ion yang dapat diisi ulang, 8 ampere jam

Sumber daya listrik/unit pengisi daya

Manual Operasi dalam bahasa Inggris

Sertifikat kalibrasi HUATEC

Perangkat Lunak Aplikasi

Gelang
