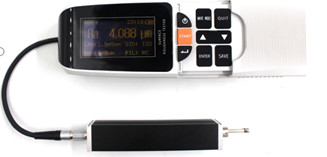

SRT-6671 Large Range Multi Parameters OLED Display Surface Roughness Tester
Fitur Instrumen
● Prosesor ARM untuk kontrol dan pemrosesan data, kecepatan tinggi, konsumsi daya rendah;
● Sistem operasi real-time pemindahan perangkat lunak, mendukung pemrosesan paralel multi-tugas;
●Jangkauan besar, multi parameter: Ra, Rz, Rq, Rt, Rp, Rv, R3z dan 13 parameter lainnya;
● 128*64 layar OLED kecerahan tinggi, pencahayaan diri, suhu luas, sudut pandang penuh;
● Tampilkan informasi yang kaya, intuitif, dapat menampilkan semua parameter dan grafik;
● Kompatibel dengan standar nasional ISO, DIN, ANSI, JIS;
● Baterai lithium terpasang yang dapat diisi ulang, dapat menampilkan instruksi proses pengisian, operator dapat mengetahui tingkat pengisian kapan saja;
● Dengan ikon indikator baterai yang tersisa, meminta pengguna untuk mengisi daya tepat waktu;
● Storage data kapasitas besar, mesin FLASH dapat menyimpan 200 kelompok data asli dan bentuk gelombang;
● penyimpanan kartu Micro SD yang dapat diskalakan, hingga 16G;
● Kompatibel dengan berbagai sensor: sensor standar, sensor lubang kecil, sensor alur, sensor alur dalam;
● Struktur sensor dioptimalkan, nilai yang diukur lebih stabil;
● Menggunakan antarmuka USB, dapat menghubungkan komputer dan printer, dapat menyadari perangkat lunak tertanam upgrade online.
Parameter teknis
Mesin host
| Parameter |
Ra,Rz,Rq,Rt,Rc,Rp,Rv,R3z,R3y,Rz(JIS),Ry,Rs,RSk,Rku,Rmax,Rsm,Rmr,Rpc,Rk,Rpk,Rvk,Mr1,Mr2 |
| Jangkauan pengukuran |
Ra:00,025-12,5 μm |
| Jangkauan yang ditampilkan |
Ra,Rq:0.005-16μm;Rz,Ry,Rt,Rp,Rv,Rmax,R3z:0.02-160μm;RS,RSm:1mm;Rmr:0-100% ((%Rt);Rsk:0-100% |
| kisaran pengukuran sumbu z |
± 20μm,± 40μm, ± 80μm |
| Resolusi layar maksimum |
0.001μm |
| Filter |
RC, PC-RC, GAUSS, DP |
| Panjang pengambilan sampel l |
0.25mm,0.8mm,2.5mm |
| Durasi evaluasi L |
(1-5) l ((opsional), l adalah panjang pengambilan sampel |
| Tekanan maksimum |
17.5mm/0.7inch |
| Panjang strok penggerak minimum |
1.3mm/0.052 inci |
| Kesalahan dalam indikasi |
≤ ± 10% |
| Menunjukkan variabilitas nilai |
≤ 6% |
| Mode tampilan |
128×64 OLED Kristal cair kisi (cahaya spontan) |
| Sumber daya |
Baterai lithium isi ulang |
| Dimensi keseluruhan |
140mm × 52mm × 48mm |
| Berat badan |
440 g |
Sensor
| Indeks kinerja sensor |
| Prinsip deteksi |
Jenis induktansi |
| Jangkauan pengukuran |
160 μm |
| Radius ujung stylus |
5 μm |
| Bahan ujung jarum |
Berlian |
| Kekuatan pengukuran |
4mN ((0.4gf) |
| Sudut ujung stylus |
90° |
| Radius kelengkungan skid |
45 mm |
Jangkauan yang diterapkan:
SRT-6671 banyak digunakan dalam mesin, aerospace, suku cadang mobil, komunikasi, tenaga listrik, elektronik dan industri lainnya.Biro pengawasan teknis, pengadilan jaksa khusus dan sebagainya.

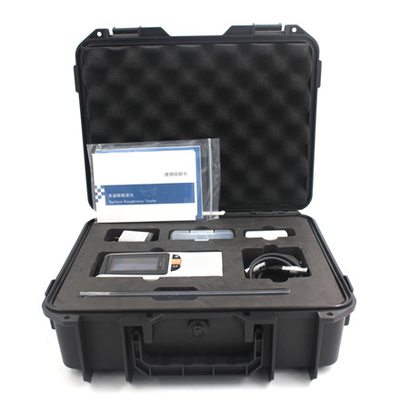

Konfigurasi standar
| Nama produk |
QTY |
Nama produk |
QTY |
| Mesin inang SRT-6671 |
1 |
Sensor standar RS100 |
1 |
| Plat Sampel standar |
1 |
Adaptor daya |
1 |
| Jaket sensor |
1 |
Daftar kemasan |
1 |
| Plat uji |
1 |
Kartu Jaminan |
1 |
| Spesifikasi |
1 |
Sertifikasi |
1 |
Perlengkapan opsional
Platform pengukuran marmer untuk pengukur kasar
- Batang sekrup diangkat dan diturunkan, dan alur V diatur di platform untuk mengukur benda kerja dengan bentuk yang lebih kecil, yang dapat meningkatkan akurasi pengukuran.
- Ukuran platform granit: 350mm × 195mm × 340mm
- Ketinggian angkat vertikal: 300 ± 1 mm
- Kembali ke atas dan ke bawah kesalahan: ≤ putaran roda tangan 1 / 6 lingkaran
- Berat: 10kg
Roughness meter untuk mengukur platform besi cor
- Ketinggian angkat: 300 ± 1 mm;
- Kesalahan kembali: tidak lebih dari 1 / 6 dari roda tangan;
- Ukuran platform pengukuran: 340 mm × 180 mm × 20 mm.
BT printer
Printer termal 58mm opsional untuk mencetak hasil pengukuran dengan mudah.
Sensor standar
