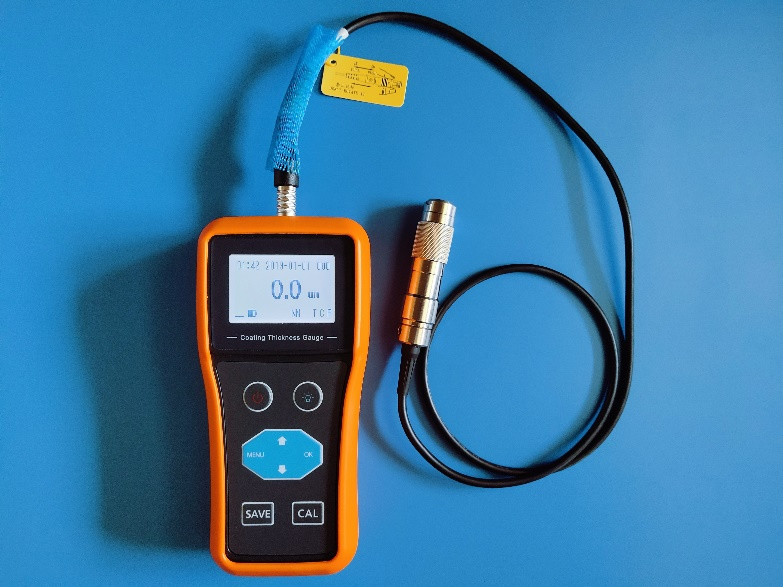

TG6105 Multifungsi Lapisan Ketebalan Gauge Tin Plating On Copper Galvanized Layer
TG-6105 adalah magnetik dan eddy current portable coating thickness gauge, Ini dapat dengan cepat, tanpa kerusakan, presisi untuk mengukur substrat logam magnetik (seperti baja, besi,paduan dan baja magnetik keras, dll) pada ketebalan lapisan magnetik (seperti seng, aluminium, kromium, tembaga, karet, cat, dll) dan substrat logam non-magnetik (seperti tembaga, aluminium, seng, timah, dll.) pada ketebalan lapisan konduktif, cat, plastik, film oksidasi anodik, dll.),
NM:Jenis probe, T: Tin plating pada tembaga, C:Real time temperature compensation,P: single measurement
Aplikasi:
Dapat digunakan di laboratorium, juga dapat digunakan di situs rekayasa, banyak digunakan di manufaktur, industri pengolahan logam, industri kimia, inspeksi komoditas dan bidang pengujian lainnya,adalah alat perlindungan material profesional yang diperlukan.
Parameter teknis:
| Keakuratan tampilan |
0.1 um ((0 ~ 99,9 um),1 um ((100 ~ 10000 um),0.1g/m2 ((model TG-6105P) |
| Mode Kalibrasi |
Kalibrasi nol, satu titik, dua titik dan dasar |
| Mode pengukuran |
Titik tunggal, modus pemindaian, modus berat,modus diferensial, model nilai rata-rata,modus alarm |
| Tampilan |
Bahasa Inggris / Cina dapat dipilih, FSTN LCD Display dengan lampu latar |
| Tampilan layar |
Nilai pengukuran ketebalan, nilai pengukuran berat satuan, nilai set kepadatan, tanggal, waktu, keadaan kopling, keadaan Bluetooth (opsional), indikator daya, mode pengukuran, jenis probe,kondisi kompensasi suhu waktu nyata, keadaan penyimpanan data, keadaan file penyimpanan, dll |
| Memori data |
500 pengukuran, termasuk waktu, jenis probe, dll. |
| Komunikasi |
Bluetooth (opsional) & antarmuka Mini-USB, protokol port serial virtual, mendukung pengukuran online dengan PC atau Smartphone, perangkat lunak host dapat ditingkatkan |
| Pencetakan data |
Printer termal portabel Bluetooth opsional |
| Sumber daya listrik |
3 * Baterai alkali AAA untuk penggunaan 100 jam (pencahayaan belakang dekat) |
| Matikan |
Daya timeout mati, dan daya baterai rendah mati |
| Suhu |
Penggunaan: -10 ~ 50 °C, Simpan: -30 ~ 60 °C |
| Ukuran dan berat |
150mm * 70mm * 30mm / sekitar 160g (tidak ada baterai) |
| Bahan |
ABS dan paduan PC ((IP67) |
Panduan probe seri TG-6105
| Jenis probe |
F probe (Induksi magnetik) |
N probe(Arus pusaran) |
| Penggunaan |
Lapisan non magnetik pada substrat logam magnetik |
Lapisan tidak konduktif pada substrat logam non-magnetik |
| Jenis probe |
FM |
FL |
Mata uang asing |
FT |
FS |
FH |
NM |
NL |
| Jangkauan pengukuran ((μm) |
0 ~ 1500 |
0 ~ 3000 |
0~10000 |
0 ~ 1500 |
0 ~ 500 |
0 ~ 3000 |
0 ~ 1500 |
0 ~ 3000 |
| Keakuratan pengukuran ((μm) |
Kalibrasi dasar |
± ((0,5+1% H) |
± ((1+2% H) |
±(1+3% H) |
± ((1+1% H) |
± ((0,5+1% H) |
± ((1+2% H) |
± ((0,5+1% H) |
± ((1+2% H) |
| Kalibrasi titik nol |
± ((1+2% H) |
±(1+3% H) |
± ((2+5% H) |
± ((1+2% H) |
± ((1+2% H) |
±(1+3% H) |
± ((1+2% H) |
±(1+3% H) |
| Min. Radius kelengkungan |
Konveksi 1,5 mm |
Konveksi 1,5 mm |
konveksi 10mm |
Konveksi 1,5 mm |
Konveksi 1 mm |
Konveksi 1,5 mm |
Konveksi 3mm |
Konveksi 6mm |
| Min. Radius Luas |
Φ7mm |
Φ7mm |
Φ40mm |
Φ7 mm |
Φ3mm |
Φ7mm |
Φ5mm |
Φ7mm |
| Ketebalan Kritis Lempeng |
0.5mm |
0.5mm |
2 mm |
0.5 mm |
0.2 mm |
0.5 mm |
0.3 mm |
1 mm |
| Suhu ((°C) |
0 ~ 50 |
0 ~ 50 |
0 ~ 50 |
0 ~ 50 |
0 ~ 50 |
0 ~ 300 |
0 ~ 50 |
0 ~ 50 |
| Arah pengukuran |
 |
|
|
|
|
|
|
|
| Lingkup Penerapan Umum |
Sonde standar
Lapisan cat pelapis konvensional, dll
|
Lapisan cat probe yang lebih tebal, lapisan semprotan, dll. |
lapisan anti korosi probe ultra tebal,
Lapisan perlindungan kebakaran dll.
|
Area sempit di dalam pipa dengan sudut kanan probe |
Probe kecil, benda kerja kecil, pengikat, dll. |
Probe suhu tinggi dapat menahan suhu tinggi 300 °C |
Lapisan standar probe oksida, lapisan semprotan,
Timah berlapis tembaga, berlapis krom
|
Lapisan probe yang lebih tebal, pelapis cat, dll. |
Panduan model seri TG-6105
| Model |
Bluetooth |
Pengukuran berat |
Kontrol komando |
| TG-6105(dasar) |
- |
- |
- |
| TG-6105B(Bluetooth) |
√ |
- |
- |
| TG-6105P(berat gram) |
- |
√ |
- |
| TG-6105BP(Bluetooth & berat) |
√ |
√ |
- |
| TG-6105OC(dalam jalur) |
- |
- |
√ |
| TG-6105OB(Bluetooth & on line) |
√ |
- |
√ |
| TG-6105OP(berat gram & on line) |
- |
√ |
√ |
| TG-6105OBP(berat gram,gigi dan garis) |
√ |
√ |
√ |
Catatan: RS232/485 dan port komunikasi lainnya opsional untuk model on-line
Fitur:
1. mengadopsi chip pengambilan sampel presisi tinggi dan model kalibrasi khusus, dengan teknologi kompensasi suhu real-time canggih, dapat mencapai rentang pengukuran yang akurat,dan dapat secara akurat mengukur ketebalan lapisan galvanisasi ultra-tipis dan oksida di bawah 20um
2.bisa diukur pada saat yang sama ketebalan lapisan galvanis dan berat satuan (versi gram)
3. mendukung berbagai spesifikasi probe, probe dapat kembali dicocokkan dengan instrumen utama setelah keausan, secara efektif memperpanjang masa pakai probe
4. memiliki pengukuran titik tunggal presisi tinggi, pengukuran pemindaian, pengukuran berat unit (versi berat gram TG-6105P), pengukuran perbedaan, pengukuran rata-rata dan mode pengukuran lainnya
5. memiliki kalibrasi titik nol, kalibrasi satu titik, kalibrasi dua titik dan fungsi kalibrasi dasar, dapat secara otomatis memperbaiki kesalahan sistem
6. memiliki fungsi penyimpanan data, dan dapat dikelompokkan ke data yang disimpan untuk analisis statistik
7. dapat mengatur batas atas dan bawah nilai ketebalan, di luar kisaran alarm berbunyi otomatis
8. dengan fungsi perintah keadaan kopling, pemahaman intuitif dari keadaan pengukuran
9. menampilkan informasi yang kaya, termasuk nilai ketebalan, keadaan kopling, informasi kuantitas listrik, waktu pengujian, keadaan penyimpanan, dll
10. Modul Bluetooth bawaan (versi Bluetooth opsional) dan antarmuka Mini-USB, printer Bluetooth opsional,dan dapat berkomunikasi dengan PC atau perangkat terminal cerdas untuk transmisi data kabel dan nirkabel
11. mendukung pengukuran online real-time, kontrol instruksi (versi instruksi), perangkat lunak host dapat ditingkatkan
12. dapat dilengkapi dengan antarmuka komunikasi RS232, RS485, opsional untuk model on-line
13. dapat disesuaikan modul pengukuran tebal dan sensor pengukuran tebal
