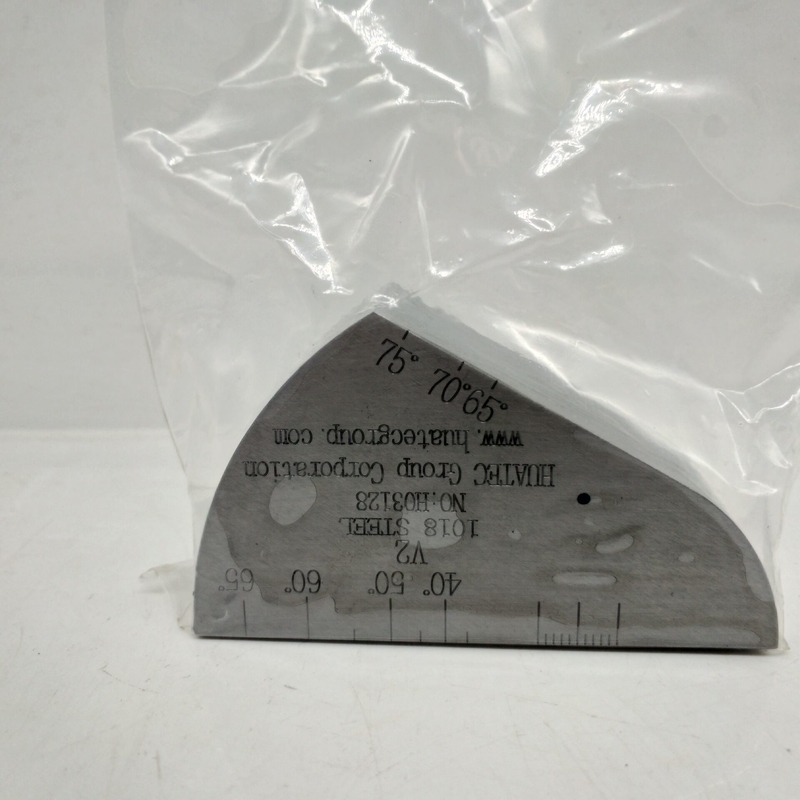

Blok Uji Kalibrasi Inspeksi Ultrasonik IIW V2

Blok Uji Kalibrasi Inspeksi Ultrasonik IIW V2

Standar:ISO 7963-2010

Blok uji IIW2 (Blok uji V-2) adalah blok uji standar yang disetujui oleh International Welding Society.Blok uji V-2 memiliki keuntungan berat ringan dan mudah dibawa, terutama cocok untuk digunakan di lapangan.

TYPE	V2
Dimensi (mm)	Toleransi	Hasil Pemeriksaan
75	± 0.10	Berkualifikasi
43.3	± 0.05	Berkualifikasi
12.5	± 0.05	Berkualifikasi
(??)	<0.05	Berkualifikasi
(??)	<0.03	Berkualifikasi
(Ra)		Ra≤3,2um
F1.5	± 0.05	Berkualifikasi
	< R0.10	Berkualifikasi
R50	± 0.10	Berkualifikasi
R25	± 0.10	Berkualifikasi

Titik utama penggunaan:

(1) Titik insiden dan margin sensitivitas dari probe miring diukur dengan menggunakan permukaan refleksi busur dengan jari-jari R50mm;

(2) Menggunakan permukaan refleksi lubang 5-pass, rentang refraksi probe miring adalah 45°-65° dan 65°-75°, masing-masing.

(3) Linieritas horizontal dan vertikal detektor cacat dapat diukur dengan menggunakan beberapa refleksi gelombang p dari bagian bawah dengan ketebalan 12,5 mm;

(4) Dua permukaan busur, R25 dan R50, digunakan untuk mengoreksi sumbu waktu dan titik nol.
