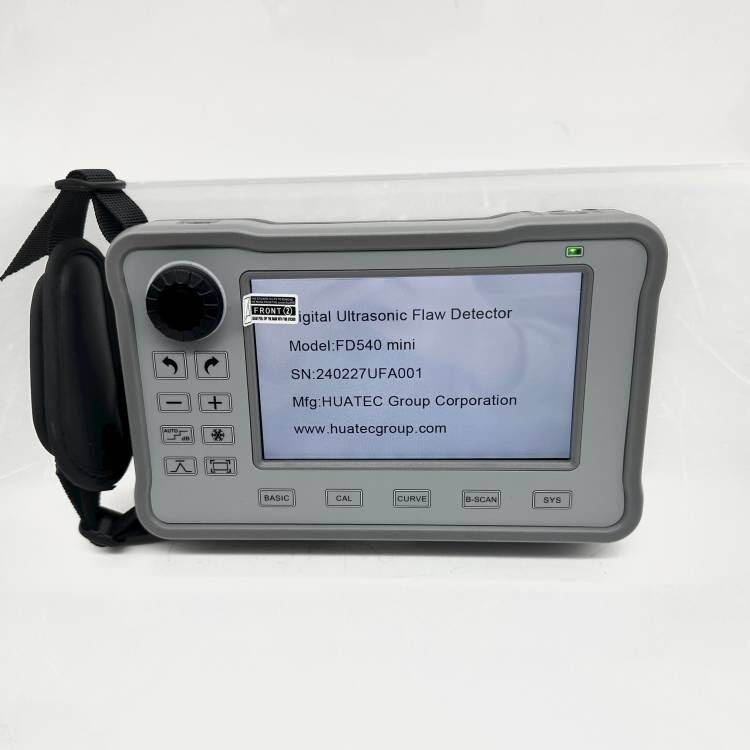

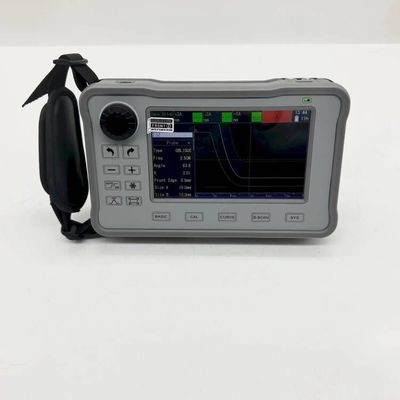

FD540mini Sensitivitas Tinggi Portable Railway Transportation Ultrasonic Defect Detector
Pengantar singkat
FD540mini detektor cacat ultrasonik adalah jenis baru dari produk pengujian ultrasonik diluncurkan oleh perusahaan kami, yang banyak digunakan di industri seperti boiler, kapal bertekanan, tenaga, minyak bumi, kimia,minyak lepas pantai, pipa, pembuatan kapal, mobil, manufaktur mekanik, metalurgi, pengolahan logam, struktur baja, transportasi kereta api, tenaga nuklir, universitas, dll.menemukan, mengevaluasi dan mendiagnosis berbagai cacat internal (resakan, longgar, pori-pori, inklusi, dll) pada benda kerja.daya tahan yang kuat, sensitivitas tinggi, respon cepat, dan frekuensi emisi berulang maksimum hingga 10000Hz.
Parameter teknis
| Jangkauan deteksi |
10m ((Lengkung gelombang baja karbon)
(Syarat kinerja metrologi:
≥3500mm)
|
| Mode pulsa |
Pulsa tajam, gelombang persegi, gelombang dua persegi |
| Tegangan pulsa |
25V~300V disesuaikan Langkah 25V |
| Lebar pulsa |
0ns 500ns terus diatur, 10ns kecepatan |
| Damping |
kuat dan lemah disesuaikan |
|
Ulangan denyut nadi
frekuensi
|
Otomatis atau manual, dapat diatur terus-menerus dari 100Hz hingga 1000Hz,
dengan kecepatan 10Hz
|
| Keuntungan |
120dB, kecepatan 0.1dB, 1dB, 10dB |
| Bandwidth |
0.1MHz 20MHz |
| Filter gelombang |
1M ~ 5M |
| Tampilan layar |
5.0-inci LCD, ukuran tampilan efektif adalah 108mm panjang dan 64mm lebar |
| Resolusi |
800×480 |
| Antarmuka instrumen |
LEMO-00 C5 ganda |
| Alarm |
Gerbang A, B alarm |
| Antarmuka output |
USB tipe-c |
| Mode deteksi |
Full wave, positif setengah gelombang, negatif setengah gelombang, RF |
| Gerbang |
Independen A,B |
| Mode pengukuran |
Puncak, sisi gelombang |
| Memori |
Kartu SD 1G |
| Simpan isi |
Single frame, multi-frame continuous recording (≤200 frame) |
| Mode kuantitatif |
DAC kurva,AVG ((DGS) kurva |
| Fungsi bantu |
Dukungan sentuhan, keyboard virtual, PD cepat
pengisian, gain otomatis, memori puncak, membekukan
|
|
Deteksi cacat
standar
|
AWS D1.1/D1.5NB/T 47013, GB/T 29712, GB/T 11345 |
| Ukuran dan berat |
183mm × 113mm × 45mm 780g, termasuk baterai |
| Baterai |
12 jam |
| Satuan |
Metrik, imperial |
| Suhu operasi |
-10°C55°C |
| Pengisi daya |
¢ Genaral ¢ AC ((100 ¢ 240V, 50 ¢ 60Hz) |
| Resolusi |
36dB
(Syarat kinerja metrologi:≥26dB)
|
| Jangkauan Dinamis |
40dB
(Syarat kinerja metrologi:≥26dB)
|
| Margin sensitivitas |
60dB
(Syarat kinerja metrologi:≥42dB)
|
| Linearitas vertikal |
20,8%
(Syarat kinerja metrologi:≤6%)
|
|
Horizontal
linearitas
|
00,6%
(Syarat kinerja metrologi:≤2%)
|
| Bahasa |
Bahasa Cina/Inggris |
Fitur
1: Tubuhnya ringan dan cocok untuk operasi dengan satu tangan.
2: PD65W fast charging + 12 jam daya tahan baterai.
3: 5,0-inci IPS high-definition display dengan antarmuka UI baru.
4: Dukungan sentuhan layar penuh, operasi gerakan cepat, keyboard virtual, mudah digunakan
5: Dengan DAC, AVG, gain otomatis, memori puncak, setengah rentang warna, B-scan dan fungsi profesional lainnya.
6: Termasuk beralih bahasa Cina dan Inggris, ekspor data ke kartu SD, peningkatan online, pengambilan layar dan banyak fungsi praktis lainnya.

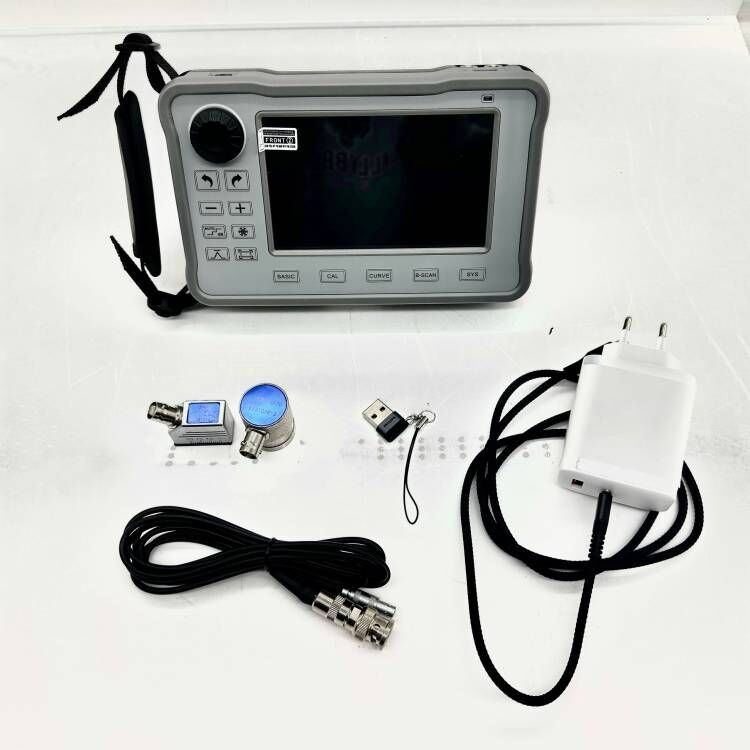

Konfigurasi standar
| Nomor Serir |
nama |
Nomor |
| 1 |
Tuan rumah FD540mini |
1 |
| 2 |
Sonde (sonde lurus presisi tinggi, probe sudut) |
2 |
| 3 |
Jalur probe |
2 |
| 4 |
Pengisi daya |
1 |
| 5 |
Kabel listrik |
1 |
| 6 |
Panduan penggunaan |
1 |
| 7 |
Sertifikat kesesuaian |
1 |
| 8 |
Kartu Jaminan |
1 |
| 9 |
Power bank |
1 |
