Sistem Pengukuran Ketebalan Korosi Creep Magnetic TG-M70

Sistem Pengukuran Ketebalan Korosi Creep Magnetik TG-M70

1. Konfigurasi

2. Singkat ipengantar

Sistem ini melakukannyatidak perlu perancah, tidak perlu memoles lapisan antiseptik, tanpa bahan penggandeng. Hal ini dapat mewujudkan deteksi cepat korosi ketebalan dinding ketinggian tinggi melalui sistem kendali jarak jauh.

• Menggunakan roda magnet permanen berkekuatan tinggi dari tanah jarang, meskipun terjadi pemadaman listrik yang tidak terduga, roda tersebut tidak akan jatuh dari permukaan yang terdeteksi. Ia dapat melakukan gerakan multi-sikap horizontal, vertikal dan terbalik pada permukaan komponen feromagnetik.
• Pasang probe ketebalan ultrasonik elektromagnetik untuk penyaringan dan penentuan posisi yang cepat terhadap erosi dinding
• Pemindaian area secara akurat untuk menguji korosi ketebalan.
• Mencocokkan tampilan pemindaian A dan pemindaian B
• Dilengkapi dengan kamera video, dapat mengamati situasi video dari permukaan yang diperiksa secara tepat waktu.
• Sistem kendali jarak jauh untuk mengontrol arah pemindaian, dan dapat diatur arah pemindaiannya.

3. Karakter perayap Magnetik roda dua

Perayap magnetik roda dua adalah instrumen canggih yang dapat membawa berbagai peralatan pengujian non-destruktif. Saat ini, ia telah mengumpulkan banyak pengalaman penyelesaian di tempat di berbagai bidang seperti petrokimia, inspeksi khusus pot, dan tenaga listrik. hal ini dapat membawa USG elektromagnetik di bagian bawah pipa, siku atau tiga link dan korosi lainnya, erosi area yang lebih serius untuk melakukan inspeksi atau pengukuran ketebalan pemindaian B, bidang industri yang disebut ahli deteksi korosi pipa

Perayap magnetik roda dua memiliki karakteristik sebagai berikut: struktur kompak, fleksibilitas tinggi, pengisapan magnetik, presisi kontrol tinggi, teknologi deteksi canggih, deteksi video yang kompatibel, dan mekanisme pengangkatan probe yang unik. Untuk deteksi otomatis korosi pada pipa, wadah dan pelat

1) Struktur kompak dan fleksibilitas tinggi

Desainnya yang ringkas dan indah memungkinkannya melakukan deteksi korosi dengan mudah untuk berbagai jenis pipa dan bejana feromagnetik. Putaran magnetik berukuran 350mm (panjang)×140mm (lebar) × 130mm (tinggi) dan beratnya kurang dari 5,5kg. Struktur roda dua yang unik memungkinkan untuk berjalan bebas di atas pipa dengan ukuran minimal 100mm. Radius putar minimum adalah 400mm dan siku dengan radius lentur minimum 100mm dapat dilewati dengan mudah. Oleh karena itu, cakupan pergerakan dan pemindaian magnetik roda dua telah diperluas secara signifikan.

2) Pengisapan magnetik super

Dari segi desain, menggunakan magnet tanah jarang untuk membuat magnet permanen berkekuatan tinggi dalam dua putaran pendakian magnet. Sekalipun terjadi pemadaman listrik yang tidak disengaja, tidak ada bahaya badan kendaraan terjatuh dari permukaan yang terdeteksi. Oleh karena itu, perayap magnetik roda dua dapat dengan aman melakukan pemindaian postur horizontal, vertikal, dan terbalik. Beban vertikal maksimum perayap magnet roda dua adalah 5kg, yang berarti tidak akan mempengaruhi gerakan vertikal apa pun saat menyeret beban seberat 5kg.

3) Akurasi kontrol yang tinggi

Kecepatan perayap magnetik roda dua adalah 0-6m/menit dan dapat maju dengan kecepatan konstan, dengan encoder presisi dapat mencapai fungsi pengaturan celah deteksi, dapat lebih mencapai kebutuhan deteksi pengguna. Misalnya, pelanggan perlu melakukan proses deteksi celah setiap 50mm pada satu titik di bagian belakang siku: pengontrol dapat diprogram, dan pendakian magnetik roda dua dapat dioperasikan dan diperiksa setiap 50mm. Meningkatkan efisiensi dan akurasi deteksi.

4) Teknologi deteksi canggih

Secara tradisional, ketebalan piezoelektrik digunakan dalam pengukuran ketebalan tradisional, dan hal ini menimbulkan kesulitan dan kekuatan tertentu bagi personel inspeksi di banyak bidang dalam proses pendeteksiannya. Metode pemeriksaan manual pengukur ketebalan ultrasonik piezoelektrik memiliki kelemahan sebagai berikut: (1) Lapisan cat atau lapisan oksida pada permukaan benda kerja perlu dipoles, dan permukaannya perlu dipulihkan setelah pengujian selesai. Efisiensinya sangat rendah; (2) Ultrasonik tradisional harus dilapisi dengan bahan penggandeng, yang sangat keras pada kondisi lokasi. (3) Saat bekerja di lokasi yang tinggi, platform tetap harus dibangun, yang memakan biaya dan waktu; (4) Sulit untuk melakukan pengujian dalam layanan pada suhu tinggi.

Dengan menggunakan sistem deteksi korosi ketebalan dinding perayapan otomatis (ultrasonik elektromagnetik) yang canggih, masalah membosankan yang disebutkan di atas akan terpecahkan, dan akurasi pendeteksiannya sebanding dengan ultrasonik piezoelektrik tradisional. Tidak perlu membuat perancah, tidak perlu memoles lapisan anti-korosi, tanpa bahan penghubung apa pun, melalui remote control di tanah, untuk mencapai penyaringan posisi cepat korosi dinding pipa berkecepatan tinggi dan pengukuran pemindaian padat yang akurat. Sambil memastikan keakuratan pendeteksian, ini sangat meningkatkan efisiensi pendeteksian dan mengurangi biaya pendeteksian.

5. Posisi deteksi dan rute deteksi komponen ketinggian dapat dipantau dan disesuaikan secara real-time di darat dengan menggunakan kamera ganda panjat magnetik roda dua yang terintegrasi ke depan dan belakang untuk memastikan pengendalian jalur pemindaian.

6) Perayap magnetik roda dua pasti dihadapkan pada tindakan mekanis yang memerlukan pengangkatan probe saat melakukan deteksi titik korosi atau inspeksi B-scan. Saat mengukur ketebalan titik, pengukuran perlu dilakukan pada titik yang sama. Data setiap titik diperoleh ketika probe mendarat di permukaan yang akan diukur. Oleh karena itu, fungsi probe dapat diangkat untuk mencapai titik paling akurat. Nilai ketebalan. Saat melakukan B-scan pada objek yang akan diukur, meskipun probe dekat dengan permukaan, namun jika sisa ketinggian las besar, probe perlu diangkat dan dikangkang. Oleh karena itu, fungsi mengangkat dan menurunkan probe juga sangat penting.

4. Unit pengukuran ketebalan ultrasonik elektromagnetik

EMAT ultrasonik elektromagnetik dan USG piezoelektrik tradisional termasuk dalam kategori USG. Perbedaan mendasarnya terletak pada perbedaan transduser. Transduser ultrasonik piezoelektrik mengandalkan efek piezoelektrik dari wafer piezoelektrik untuk memancarkan dan menerima gelombang ultrasonik, sedangkan EMAT mengandalkan efek elektromagnetik (gaya magnetostriktif, gaya Lorentz) untuk mengirim dan menerima gelombang ultrasonik, dan konversi energinya terjadi langsung di lapisan kulit. permukaan benda kerja. Pengujian ultrasonik piezoelektrik tradisional memiliki persyaratan tinggi pada permukaan benda kerja. Pengujian ultrasonik elektromagnetik memiliki persyaratan yang rendah pada permukaan benda kerja, sehingga permukaan benda kerja memiliki cat, lapisan, dan ketidakrataan. Dibandingkan dengan USG konvensional. USG elektromagnetik memiliki keuntungan sebagai berikut

• Deteksi non-kontak, tanpa bahan penghubung (angkat hingga sekitar 4mm)
• Persyaratan permukaan tidak tinggi, kekasaran permukaan dapat dideteksi, dengan skala oksida, pelapisan, pelapisan dan benda kerja lainnya
• Deteksi cepat

EMAT ultrasonik piezoelektrik

Magnet Kristal

Agen kopling Kumparan elektromagnetik

Getaran medan magnet arus eddy

Ultrasonik Ultrasonik

EMAT

Teknologi ultrasonik piezoelektrik tradisional Teknologi EMAT

Sangat cocok untuk deteksi berkecepatan tinggi, online, dan otomatis

Sangat cocok untuk lingkungan bersuhu tinggi

Perbandingan teknis teknologi ultrasonik piezoelektrik tradisional dan teknologi EMAT dalam lingkungan kecepatan tinggi dan suhu tinggi.

Teknologi EMAT telah diterapkan pada pengujian non-destruktif on-line secara manual, semi-otomatis, dan otomatis penuh pada berbagai tempa, batang baja, pelat baja, dan pipa baja (termasuk pipa baja seamless, selubung oli, pipa las, dll.) di suhu kamar dan suhu tinggi.

5. Fitur fungsional

• ★Posisi deteksi dan rute deteksi komponen ketinggian dapat dipantau dan disesuaikan secara real-time di lapangan dengan menggunakan kamera ganda depan dan belakang yang terintegrasi untuk memastikan pengendalian jalur pemindaian.
• Tidak ada pemolesan permukaan, lapisan anti korosi dan karat mengambang yang dapat ditembus, dan tidak diperlukan bahan penggandeng.
• ★Pengukuran ketebalan dapat menembus korosi permukaan, cat, korosi dan pelapis lainnya setebal 4mm, ketebalan benda logam yang ditampilkan oleh instrumen tidak perlu mempertimbangkan perhitungan ketebalan lapisan.
• ★Non-tegak lurus (normalitas transduser/probe relatif terhadap objek yang diuji) hingga ±25^Hai, vertikalitas rendah setelah penempatan probe
• ★Dengan mekanisme pengangkatan listrik probe, probe dapat dinaikkan saat melintasi rintangan seperti las dan tonjolan, hindari menjadi dia
• aku kembali.
• ★Hasil pengukuran ketebalan dapat ditampilkan dalam bentuk nilai digital, bentuk gambar A-scan, bentuk gambar B-scan berbasis waktu, dan bentuk gambar B-scan berbasis jarak (encoder).
• ★Menggunakan algoritma kecerdasan ahli, ada tiga mode pengukuran ketebalan: mode otomatis, mode manual gerbang tunggal (pengukuran metode puncak tunggal), dan mode manual gerbang ganda (pengukuran metode puncak-puncak). Ini sangat mengurangi pengaruh faktor manusia dan menyederhanakan langkah-langkah pengoperasian.
• Database bawaan kecepatan gelombang geser bahan dasar, dan dapat menyesuaikan nilai kecepatan gelombang geser
• Langsung menerbitkan daftar catatan inspeksi dan daftar nilai ketebalan untuk memfasilitasi analisis dan pemrosesan data.

6. Parameter teknis

• ★Kabel kontrol deteksi: 25m
• Jari-jari kelengkungan minimum pada permukaan benda diukur: sumbu memanjang≥50mm, dan keliling≥125mm
• Pengukuran Ketebalan:Akurasi 0,04 mm, Kisaran 2 ~ 120 mm (Baja)
• ★Izin kerja/angkat:≤4mm
• ★Pengukuran tidak tegak lurus (normal terhadap transduser/probe relatif terhadap objek yang diuji):±25^Hai
• Frekuensi eksitasi: 3.0~5.0MHz, kecepatan pengukuran: 16~1 kali/detik
• Kisaran kecepatan suara:1000~9999 m/s, peningkatan penyesuaian: 1 m/s
• Fungsi gerbang: gerbang otomatis, gerbang tunggal manual, gerbang ganda manual
• ★Pemantauan video: kamera ganda penglihatan depan dan belakang, piksel dinamis dan statis adalah 3 juta /2304×1296
• Pemeriksaan magnetik suhu normal: magnet lemah atau kurang permanen, hisap magnetik≤15N, melingkar Φ30× tinggi 44mm, berat≤80g
• ★Ukuran dan berat badan perangkat perayapan (kira-kira): L380×L130×T120mm,6kg
• Suhu kerja:-10~+50℃

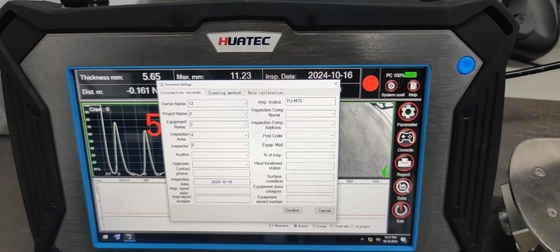

7. Perangkat Lunak Analisis Pengukuran

• Tampilan ketebalan, hasil pemindaian A, B secara bersamaan
• Langsung mengeluarkan catatan pengujian, ★ daftar nilai ketebalan, untuk memudahkan analisis dan pemrosesan data
• ★Kompatibel dengan sistem operasi Win7/10 (32/64 bit).

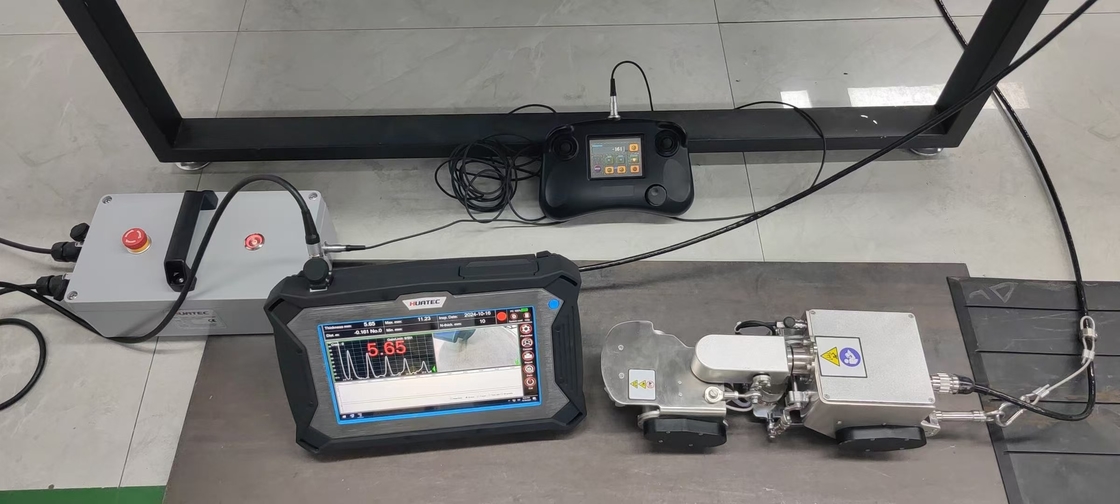

8. Daftar pengepakan

• Uji host/komputer atas1 Set
• Perayap magnet dua roda HUATEC TG-M70 (termasuk modul pengukuran Video dan Ketebalan) 1 Set
• Catu daya dan kotak kontrol1 buah
• Pegangan kontrol1 buah
• Uji kabel kontrol1 set
• Blok uji standar (melingkar baja karbonΦ30 × ketebalan 10mm) 1 buah
• Kotak pengiriman tahan guncangan 1 buah
• Pencegah jatuhnya tali pengaman1 buah (opsional)
