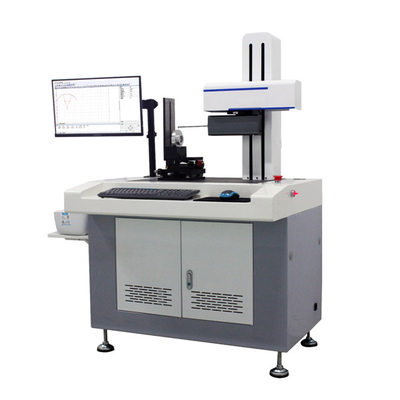

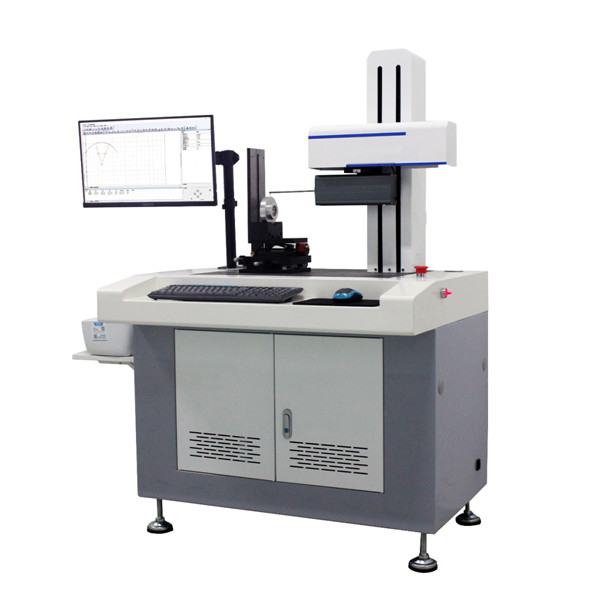

Surface Roughness Contour GraphProfilometerMesin pengujian SRT-7150
Parameter teknis:
| Model Proyek |
SRT-7150 |
|
sumbu X
Garis panduan linear geser
|
Keakuratan gerakan |
≤ 0,5μm /80mm |
|
Posisi sumbu X
Ruler kisi
|
Resolusi |
0.1 μm
|
| Tempat produksi |
Cina |
| Sensor data |
Resolusi |
00,02 μm |
| Tempat produksi |
Diimpor ke luar negeri |
| Resolusi sistem |
65536:1 |
| Keakuratan linier |
≤ ± 1,5+ 0,2H |
| busur melingkar |
≤±(2+R/8) μm |
| sudut |
≤ ± 2′ |
| Kejujuran |
≤ 0,8μm/100mm |
| Pengukuran kasar |
| Jangkauan pengukuran |
sumbu X |
Ra:0.01 - 10μm |
| sumbu Z1 |
± 500μm |
| Parameter evaluasi |
Parameter evaluasi kasar:Ra,Rz,Rq,Rt,Rp,Rv,Rc,Rdc,Rsk,Rku,Rsm,Rmr,Rdq及Rmr ((c);
Parameter evaluasi derajat ripple:Wa,Wz,Wq,Wt,Wp,Wv,Wc,Wdc,Wsk,Wku,Wsm,Wmr及Wmr ((c);
Parameter evaluasi kontur asli:Pa,Pz,Pq,Pt,Pp,Pv,Pc,Pdc,Pdq,Psk,Pku,Psm,Pmr及Pmr (c)
|
| Panjang pengambilan sampel-L |
0.08,0.25,0.8,2.5,8 ((mm); |
| Durasi evaluasi |
Menurut implementasi standar GB / T10610-2009 |
| Kesalahan indikasi |
± 5% |
| Kemungkinan pengulangan indikasi |
2% |
| Pengukuran profil |
| Jangkauan pengukuran |
sumbu X |
≤ 150 mm |
| sumbu Z |
≤ 300mm ((Bisa disesuaikan sesuai kebutuhan pengguna) |
| Z1 |
≤ 40 mm |
| Kecepatan bergerak meja |
0.05-0.8mm/s (Empat gigi, pengaturan kecepatan otomatis) |
| Lingkungan kerja |
Suhu kerja: 10°C-30°C (suhu normal)
Kelembaban 20-80%RH Tidak ada sumber getaran yang jelas
|
| Sumber daya listrik yang dibutuhkan |
220V 50Hz 0.5Kw Kabel tanah individu |
| Ukuran instrumen (panjang × lebar × tinggi) |
980×740×1500 ((mm) |
| Berat instrumen |
sekitar 120Kg |
Catatan: Parameter teknis di atas dapat disesuaikan sesuai dengan kebutuhan nyata pengguna.
Keuntungan Utama
- Didedikasikan untuk pengukuran presisi selama beberapa dekade!
- Melalui sertifikasi sistem manajemen mutu ISO9001, sertifikasi sistem manajemen pengetahuan;
- Sertifikasi perusahaan keuntungan kekayaan intelektual nasional;
- Melalui ekspor sertifikasi CE UE;
Diversifikasi produk: Dukungan kustomisasi pelanggan;
Deskripsi instrumen dan rentang pengukuran:

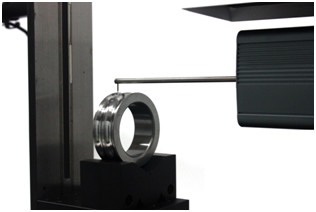

SRT-7150 adalah peralatan mesin pengukuran terintegrasi untuk pengukuran kasar permukaan dan kontur.
Karat permukaan dan profil berbagai benda kerja diukur dan dianalisis dengan menggunakan sistem pengukuran kisi presisi tinggi, rel panduan penggiling presisi tinggi,motor linier non-kontak berkinerja tinggi, modul pengukuran kasaritas berkinerja tinggi, teknologi sistem kontrol komputer berkinerja tinggi dan perangkat lunak multifungsi yang sempurna.
Perangkat ini dapat mengukur berbagai parameter dari berbagai bagian mekanik, seperti garis lurus dan profil profil cross-section, parameter gelombang permukaan, parameter kekasaran dan sebagainya.
Hal ini dapat mengukur keteraturan, kemiringan, pengolahan sudut, pengolahan lingkaran (jarak dari garis lurus ke garis sempit, jarak dari pusat lingkaran ke pusat lingkaran, jari-jari busur,jarak dari titik persimpangan ke pusat lingkaran, jarak dari pusat lingkaran ke garis lurus ), pengolahan garis titik (jarak dari titik persimpangan ke garis lurus, jarak dari titik persimpangan ke pusat lingkaran,titik persimpangan dua garis lurus, jarak dari titik persimpangan ke titik persimpangan ), kurva logaritma, lebar alur, kedalaman alur, jarak tepi alur, jarak pusat alur, kemiringan, jarak horizontal,jarak vertikal dan parameter bentuk lainnya dari berbagai bagian.
Ini cocok untuk industri bantalan, pengolahan mekanik, mobil, sepeda motor, perangkat keras presisi, alat presisi, cetakan, alat, komponen optik dan industri lainnya.
Persyaratan lingkungan untuk penggunaan:
- Permintaan daya: sekitar 500W
- Daya AC: 220V ± 10%, 50Hz
- Persyaratan lingkungan: suhu - 10 ~ 30 °C;
- Kelembaban relatif: < 85%
- Tidak ada sumber getaran yang jelas di lokasi instalasi
- Kawat tanah individu
- Tidak boleh ada debu, getaran, kebisingan, aliran udara, gas korosif dan medan magnet yang kuat di sekitar ruangan yang dapat mempengaruhi pengukuran.0μm/s
