TG-14 Komputer tablet tanpa kontak A scan B scan Pengukur ketebalan ultrasonik elektromagnetik
TG-14 + elektromagnetik ultrasonik ketebalan gauge adalah ultra-kecil,Instrumen pengukuran ketebalan tanpa kontak yang tidak memerlukan kopling akustik dan dapat mengukur ketebalan logam atau bahan konduktif magnetik.
Parameter dasar:
| pengambilan sampel |
80MSPS |
| Bandwidth |
2.5MHz~6MHz |
| mengirim |
± 600V_400Hz_125ns |
| keuntungan |
Otomatis 0 ~ 96dB, langkah 1dB |
| Keakuratan pengukuran |
± 0,01mm |
| kisaran kecepatan suara |
4009999 m/s |
| Jangkauan efektif |
0.75 ∙ 1280 mm |
| Nilai rata-rata |
L,M,H Gir ketiga diatur |
| Jarak angkat |
5mm ((aluminium), 4mm ((baja karbon), 3mm ((baja tahan karat) |
| Jangkauan pengukuran |
Pengukuran baja karbon 1X:160mm 2X:320mm 3X:640mm 4X:1280mm |
| Jenis pengukuran |
Aluminium, tembaga, besi, baja karbon, baja tuang, baja paduan, baja tahan karat, paduan titanium dan bahan logam lainnya |
| |
|
| Saluran pengukuran |
2* Bagian tipis, tujuan umum, batang |
| Mode pengukuran |
Echo tunggal (I-E), Echo ganda (E-E) |
| Pola pencarian |
Batas - batas, puncak - puncak, puncak - batas |
| Fungsi bantu |
Auto freeze, auto gain, auto sleep, A-scan waveform display, telepon terhubung Wi-Fi |
| Fungsi koreksi |
Penyesuaian ketinggian gerbang, penyesuaian penghapusan keterlambatan, penyesuaian gain manual, kalibrasi kecepatan suara, kompensasi suhu tinggi |
| |
|
| Komunikasi |
RS-485 atau USB2.0 |
| Pengisi ulang |
5V2A, antarmuka tipe-C standar |
| Tampilan layar |
1.47 INCH 320× 172 IPS_LCD |
| Ukuran tubuh |
178.4 mm × 42 mm × 32 mm |
| Baterai hidup |
3.7V 3400mAh baterai lithium selama 6 jam |
| Berat badan |
Sebuah cangkang logam: 358g B cangkang injeksi: 255g injeksi C + cepat membongkar: 289g |
Konfigurasi standar
| Nomor seri |
Nama |
Jumlah |
Tanda |
| 1 |
Mesin host |
1 |
|
| 2 |
Sonde suhu normal |
1 |
4MHz, 42mm*32mm |
| 3 |
Kabel pengisian |
1 |
|
| 4 |
Plug pengisian |
1 |
|
| 5 |
Manual |
1 |
|
| 6 |
Blok uji dasar besi |
1 |
|
| 7 |
Blok uji basis aluminium |
1 |
|
| 8 |
Kotak kemasan |
1 |
|
Item opsional (bisa dipesan sesuai kebutuhan, tidak termasuk dalam konfigurasi standar)
| SN. |
Nama |
Jumlah |
Tanda |
| 1 |
Sonde suhu tinggi |
1 |
4MHz,Φ33mm*40mm |
| 2 |
Sonde suhu normal dengan diameter kecil |
1 |
4MHz,Φ13mm*36mm |
| 3 |
Sonde suhu normal dengan diameter besar |
1 |
4MHz,Φ40mm*60mm |
| 4 |
telepon seluler |
1 |
Ponsel yang mendukung Android dan HarmonyOS |
| 5 |
Pad |
1 |
Mendukung Android, HarmonyOS Pad |
| 6 |
menatap |
1 |

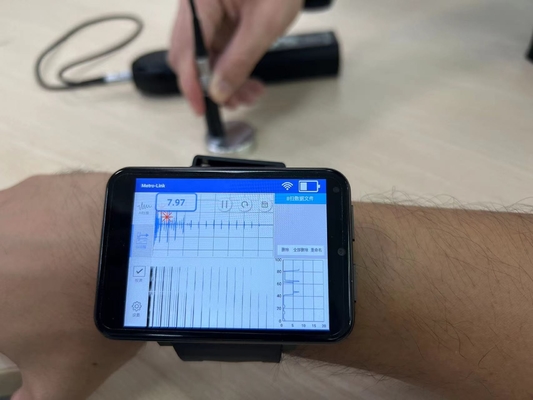

Jam tangan yang mendukung Android dan HarmonyOS |
| 7 |
Perangkat lunak komputer bagian atas |
1 |
Perangkat lunak APP |
Karakteristik instrumen
Ukuran kecil, mudah dibawa
l Permintaan permukaan benda kerja tidak tinggi, permukaan kasar tanpa pengolahan penggilingan, dapat mencapai pengukuran tanpa kontak
l Tidak sensitif terhadap lapisan dan dapat digunakan untuk mengukur ketebalan bagian-bagian yang dilapisi
l Tanpa kopling akustik, pengukuran ketebalan benda kerja suhu tinggi dapat dicapai, dan kompensasi suhu dapat dilakukan
Fitur umum:

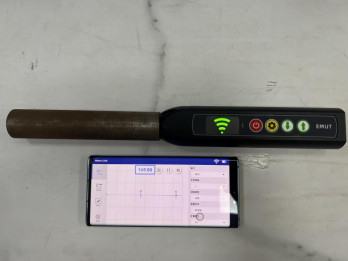

A. Instrumen terdiri dari host A dan ponsel yang terhubung secara nirkabel melalui Wifi
B, instrumen mengadopsi prinsip ultrasound elektromagnetik, proses inspeksi tidak perlu untuk memoles permukaan benda kerja, tidak ada agen kopling diperlukan
C, probe dan tuan rumah terintegrasi, probe dapat diganti
D, terhubung ke ponsel, tablet komputer setelah A scan, B scan dua fungsi
E, tipe probe yang dapat dikonfigurasi: probe (≤80°C, pengukuran jangka pendek), probe suhu tinggi (≤800°C, pengukuran jangka pendek)
F, pegangan suhu tinggi yang dapat dikonfigurasi: pegangan pendek (untuk memenuhi persyaratan inspeksi hingga 350 °C, pengukuran jangka pendek), pegangan panjang (untuk memenuhi persyaratan inspeksi hingga 800 °C,pengukuran jangka pendek)
