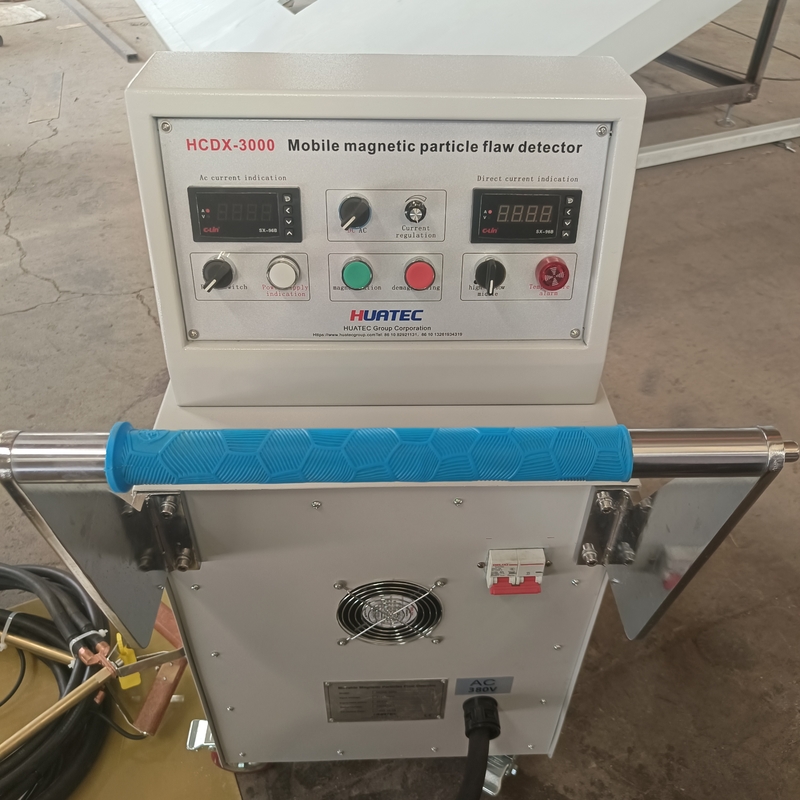

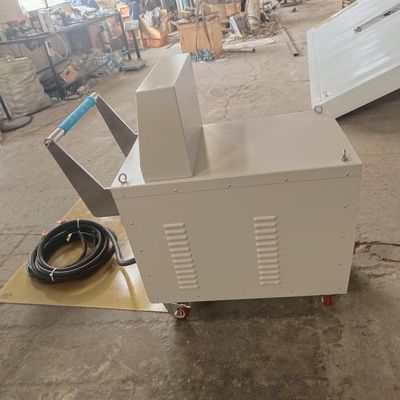

HCDX-3000 AC Magnetisasi HWDC DC Fungsi Movable Particles Magnetic Defect Detector

HCDX-3000 AC Magnetization Fungsi HWDC DC Detektor Kerusakan Partikel Magnetik Bergerak

Movable Magnetic Particles Defect Detector HCDX-3000 berlaku untuk mendeteksi benda kerja dengan magnetisasi AC.dan tidak memerlukan konfigurasi tambahan dari set demagnetisasi.

8-bit MCU diadopsi sebagai pengontrol oleh ini partikel magnetik detektor cacat,dan regulasi terus-menerus dari arus magnetisasi dapat direalisasikan melalui pengumpulan yang tepat dari sinyal penyeberangan tegangan nol AC dan sinyal regulasi arusDengan fungsi fase dikendalikan, detektor ini cocok untuk teknik terus menerus dan teknik residual.

Nilai arus ditampilkan pada analog ammeter atau ammeter digital.

Saat demagnetisasi, arus keluar dikurangi dari nilai awal ke nol secara otomatis.

Detektor ini dapat dihubungkan ke set prod (set elektroda genggam) atau kabel spiral (koil fleksibel).Juga ada beberapa kumparan atau elektroda yang dirancang untuk peralatan ini untuk menjadi alat mesin inspeksi sederhana sebagai pilihan.

Tabel konfigurasi:

Catatan: ??●?? ditandai sebagai standar, sementara ??○?? ditandai sebagai opsional.

Karakteristik:
Mesin host yang bergerak:
Dapat digunakan sebagai daya untuk magnetisasi melingkar
Dapat digunakan sebagai daya untuk magnetisasi longitudinal

Mesin alat inspeksi sederhana:
Elektrod magnetisasi melingkar
Koil magnetisasi melingkar
Pengaturan manual elektroda ekor
Sink baja tahan karat
Tangki baja tahan karat (termasuk pompa semprot dan pompa pencampuran)
Senjata semprot
Tinta magnet dapat digunakan kembali
Partikel magnetik hitam, partikel magnetik merah, partikel magnetik fluoresensi didukung
Sinar UV sebagai pilihan untuk pengujian partikel magnetik fluoresen

Fungsi utama:

*Metode deteksi cacat: metode strut, metode lilitan, metode kumparan

*Metode magnetisasi: magnetisasi AC, magnetisasi DC (HWDC/FWDV)

* Metode demagnetisasi: Demagnetisasi AC mengadopsi demagnetisasi jarak jauh (metode attenuasi), dan demagnetisasi AC mengadopsi demagnetisasi frekuensi ultra rendah

Magnetisasi: gunakan kedua ujung batang pendukung untuk atas area deteksi cacat pelat baja, dan jarak batang pendukung adalah 0 ~ 500mm (sesuaikan jarak sesuai dengan pengalaman)

Atau penjepit kedua ujung pelat baja dengan kawat penjepit

Demagnetisasi: Membungkus seluruh bagian dengan kabel, dengan pitch sekitar 20 ~ 30cm. Sambungkan kedua ujung kabel dengan detektor cacat.
