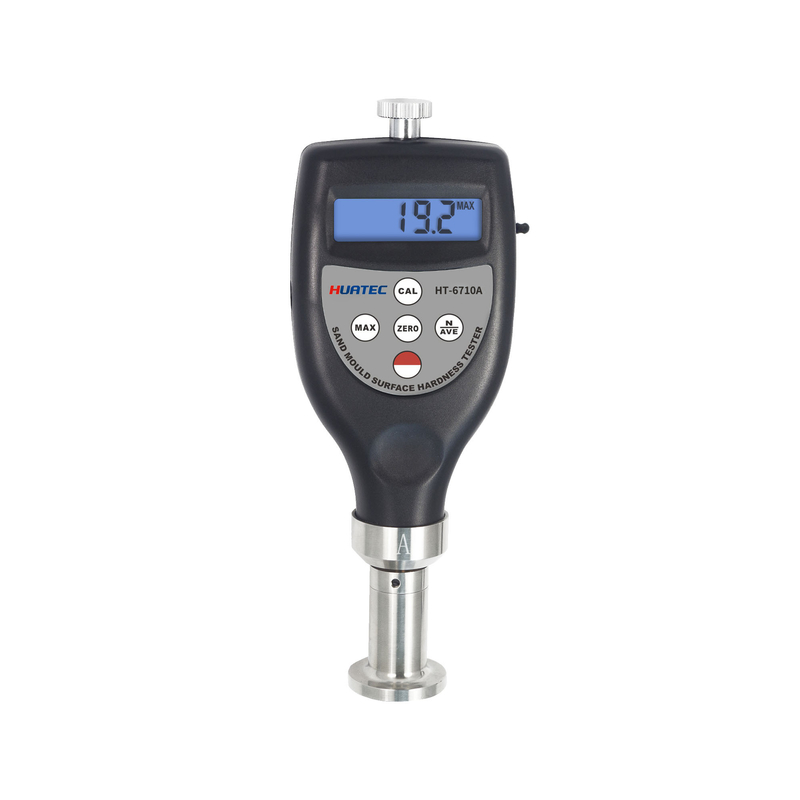

HUATEC Sand Mold Surface Hardness Tester HT-6710A/B/C

HUATEC Sand Mold Surface Hardness Tester HT-6710A/B/C

1. Panduan model

2. Fitur

* Memenuhi standar DIN 53505, ISO 868, ISO 7619, ASTMD 2240, JISK7215.
* Sand Mold Surface Hardness Tester digunakan untuk mengukur kekerasan permukaan cetakan pasir / inti cetakan basah dan memberikan parameter teknis untuk formulasi proses cetakan.

* Kekerasan permukaan cetakan pasir dibagi menjadi tiga jenis: A, B dan C. Model umum adalah tipe B, di antaranya:
Tipe A: Cocok untuk pengujian kekerasan permukaan cetakan pasir halus/inti dalam cetakan tekanan rendah dan menengah manual atau mekanis.
Tipe B: Cocok untuk pengujian kekerasan permukaan cetakan/inti pasir halus dan kasar dalam cetakan tekanan rendah dan menengah manual atau mekanis.
Tipe C: Cocok untuk pengujian kekerasan permukaan cetakan pasir dalam cetakan tekanan tinggi.
* Satuan penguji kekerasan tipe B untuk permukaan cetakan pasir adalah (g/mm2), tetapi biasanya digunakan kekerasan H (A/B/C) sebagai gantinya.nilai kekerasan yang sesuai juga besar ketika nilai satuan besar (g/mm2).
* Dengan fungsi menghitung rata-rata.
* Fungsi deposit nilai puncak.
* Fungsi alarm di bawah tegangan.
* Gunakan output data USB untuk terhubung ke PC.
* Berikan pilihan output data Bluetooth.

* The HUATEC Sand Mould Surface Hardness Tester is used to measure the surface hardness of the sand mould/core of the wet mold and provide technical parameters for the formulation of the molding process.

* Satuan penguji kekerasan tipe B untuk permukaan cetakan pasir 2 adalah (g/mm ), tetapi biasanya digunakan kekerasan H ((A/B/C) sebagai gantinya.Berikan c a u s t e r a l a t a l e r a l a n d konsistensi, nilai kekerasan yang sesuai adalah 2 juga besar ketika nilai satuan besar (g/mm).

* Indikator tegangan rendah.

* Tampilan digital memberikan pembacaan yang tepat tanpa tebakan atau kesalahan.

* Daya mati otomatis untuk menghemat daya.

* Parameter internal: Ini memiliki fungsi kunci nilai puncak, perhitungan nilai rata-rata dan alarm di bawah tegangan.

* Sumber daya: 2x1.5v AA (UM-3) baterai

* Kondisi operasi: Suhu 0 ~ 40 ̊C Kelembaban < 80%

* Ukuran: 162x65x28mm (6.4x2.6x1.1inch)

* Berat: sekitar 170g (tidak termasuk baterai)

* Power off: 2 mode Manual off kapan saja dengan menekan tombol power sampai OFF ditampilkan pada layar atau Auto power off setelah 2 menit dari operasi kunci terakhir.

3. Prinsip Kerja

Menurut prinsip bahwa gaya pada pegas adalah linier dengan pukulan, pukulan diubah menjadi nilai melalui sensor.,Tapi biasanya menunjukkannya dalam hal kekerasan H ((A / B / C) bukan satuan. Karena kuantitas mereka terkait dan konsisten,nilai derajat yang sesuai 2 juga besar ketika nilai satuan besar (g/mm).

4. SPESIFIKASI

Tampilan: 4 digit, layar LCD 10 mm

Jangkauan: 0~100 H ((A/B/C)

Jangkauan pengukuran: 10 ~ 90 H ((A/B/C)

Resolusi: 0.1 H ((A/B/C)

Penyimpangan pengukuran: ≤ ±1H ((A/B/C)

5. Prosedur Pengukuran

5.1 Sampel uji ketebalan minimum ditentukan dalam standar yang berbeda, lihat bagian 1. Sampel harus memungkinkan pengukuran dilakukan setidaknya 12 mm dari setiap tepi.Permukaan sampel harus datar dan sejajar untuk memungkinkan permukaan penekan untuk bersentuhan dengan sampel di atas area yang memiliki radius minimal 6 mm dari probe durometer. spesimen dapat dibangun dengan potongan berlapis untuk memenuhi persyaratan,namun pengukuran yang dilakukan pada spesimen ini mungkin tidak sesuai dengan yang dilakukan pada spesimen padat, karena permukaan antara lapisan tidak sepenuhnya bersentuhan.

5.2 Tekan dan lepaskan tombol "Power key" untuk menyalakan penguji.

5.3 Tekan tombol MAX sampai tanda MAX muncul di layar.

5.4 Pegang durometer secara vertikal dengan ujung indenter setidaknya 12 mm dari setiap tepi. Larapkan kaki penekan ke sampel secepat mungkin, tanpa kejut,menjaga kaki sejajar dengan permukaan spesimen. menerapkan kekuatan yang cukup untuk mendapatkan kontak yang kuat antara kaki penekan dan sampel. tahan selama 1 atau 2 detik, pembacaan maksimum dapat diperoleh secara otomatis.

5.5 Untuk mengambil pengukuran berikutnya, cukup tekan tombol "Zero" dan ulangi 6.4. Di sisi lain, Anda dapat menekan tombol tahan MAX sampai tanda MAX menghilang dari layar dan kemudian ulangi langkah 6.3 dan 6.4.

5.6 Jika diperlukan pembacaan yang berbeda dari pembacaan maksimum, tidak perlu mengatur tanda yang ditampilkan pada layar. Dalam hal ini, pembacaan pada layar adalah nilai instan.Hanya memegang durometer di tempat tanpa gerakan dan mendapatkan pembacaan setelah interval waktu yang diperlukan (Biasanya kurang dari 1 detik) .

5.7 Cara mengambil nilai rata-rata

5.7.1 Untuk mengambil nilai rata-rata beberapa kali pengukuran, cukup tekan dan lepaskan tombol N/AVE untuk membuat simbol N muncul di layar, diikuti oleh digit antara 1-9 dengan awalan No.Di sini digit adalah waktu pengukuran yang digunakan untuk menghitung nilai rata-rata. Setiap kali menekan dan melepaskan tombol N/AVE, digit akan meningkat 1.Dan digitnya akan menjadi 1 saat menekan tombol N/AVE di 9.

5.7.2 Sesuaikan digit dengan angka yang dibutuhkan dan tekan tombol MAX atau tombol Zero untuk kembali ke keadaan pengukuran atau tunggu beberapa detik sampai 0 pada layar.

5.7.3 Lakukan pengukuran sesuai langkah dari 5.3 sampai 5.5. Pastikan bahwa setiap tes harus 6 mm terpisah. Setiap kali mengambil pengukuran, pembacaan dan waktu pengukuran menunjukkan pada tampilan. Ketika waktu pengukuran sama dengan jumlah yang ditetapkan,unit pertama menampilkan pembacaan terakhir, dan kemudian menampilkan nilai rata-rata pengukuran terakhir N, diikuti oleh 2 bip, dengan simbol AVE menunjukkan pada tampilan. 5.7.4 Untuk mengambil nilai rata-rata berikutnya, hanya ulangi 5.7.3. 5.7.5 Untuk melepaskan dari pengukuran rata-rata, cukup tekan N/AVE sampai N hilang.

6. Pemeriksaan Kalibrasi

Untuk memeriksa apakah tester akurat, cukup Masukkan indenter ke lubang dari blok uji kalibrasi.Menerapkan kekuatan yang cukup untuk membuat kontak yang kuat antara permukaan atas blok uji dan kaki penekan. pembacaan harus sesuai dengan nilai yang dicetak pada blok uji. Jika tidak, hanya melakukan kalibrasi nol dan kalibrasi high end.

6.1 Kalibrasi nol Pegang durometer secara vertikal dengan ujung indenter tergantung di udara, pembacaan pada tampilan harus 0. Jika tidak,tekan tombol "Zero" untuk membuat tester menampilkan "0".

6.2 Kalibrasi tingkat tinggi Cukup letakkan indenter pada kaca datar, gunakan kekuatan yang cukup untuk membuat kontak yang kuat antara kaca dan kaki penekan.5 dan 101Jika tidak, tekan tombol CAL untuk melakukan kalibrasi tingkat tinggi.

7. Penggantian baterai

7.1 Ketika simbol baterai muncul di layar, saatnya untuk mengganti baterai.

7.2 Pindahkan penutup baterai dari penguji dan lepaskan baterai.

7.3 Menginstal baterai dengan memperhatikan polaritas.

8. Aksesoris

Aksesoris standar: Kasus 1 PC Manual operasi 1 PC Sertifikat kalibrasi 1 PC

Aksesoris opsional: Kabel dan perangkat lunak untuk RS232C
