Detail produk:
|
Frekuensi Deteksi Independen: | 2 totalnya | Rentang frekuensi: | 10 Hz hingga 10 MHz, kinerja regulasi frekuensi yang sangat baik |
---|---|---|---|
Keuntungan: | 0 dB ~ 99 dB, penyesuaian penguatan lebar | Fase: | 0~359°, Langkah 1 Derajat, rotasi fase fleksibel |
Tinggi lepas landas: | 1-3mm, tidak perlu menyembunyikan pemrosesan lapisan permukaan | penyaringan digital: | Frekuensi Frekuensi (0Hz~2000Hz), Frekuensi Frekuensi (0Hz~2000Hz) |
Sistem Operasi: | Bahasa Operasi Linux 2.6: Inggris/Cina | ||
Menyoroti: | Detektor Kerusakan Arus Eddy Frekuensi Ganda,Detektor Cacat HEF-2D,HEF-2D Intelligent TFT-LCD Defect Detector |

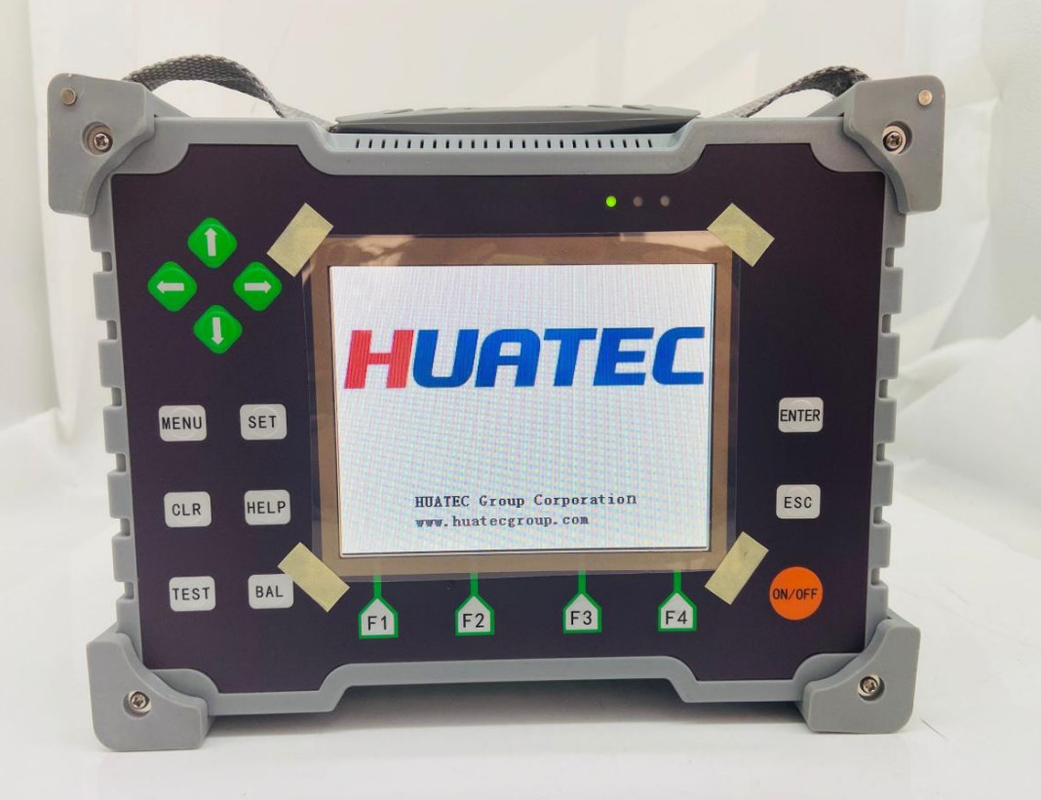

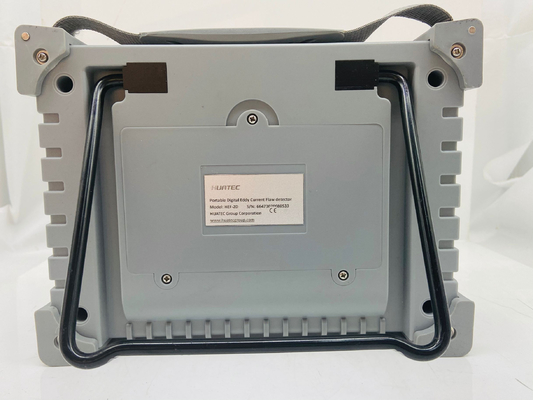

HEF-2D Intelligent TFT-LCD Dual Frequency Eddy Current Defect Detector
Deskripsi produk
◆ HEF-2D adalah keluarga produk elektromagnetik HUATEC menambahkan "memaksa", menggunakan teknologi integrasi DSP dan FPGA paling canggih di dunia yang sangat meningkatkan kecepatan pemrosesan sinyal,tingkat akurasi deteksi adalah 10 kali dari produk serupa.
◆ Cocok untuk hampir semua aplikasi pengujian eddy current, tetapi juga secara efektif menekan sinyal interferensi, yang tidak hanya memiliki konvensional digital "dual eddy current testing",juga memiliki "memori magnetik, konduktivitas, pengukuran ketebalan" fungsi pengukuran, produk yang banyak digunakan dalam penilaian kerentanan militer (bilah pemeriksaan permukaan, roda,mesin pendaratan dan komponen pesawat lainnya); lubang rivet pesawat atau bolt lubang di lubang deteksi retakan permukaan tanpa membongkar atau menghapus pengikat keadaan, struktur multilayer pesawat,dan sendi fuselage sayap deteksi kulit aluminium, tekanan struktur logam memiliki fokus yang kuat pada fungsi diagnosis dini.
◆ HEF-2D Operasi gaya bodoh tersedia., Tanpa pelatihan khusus waktu yang lama, kita akan dapat bekerja pos.
◆ Catatan Khusus: Dua fungsi yang diperlukan untuk mengkonfigurasi sensor yang berbeda mendukung.
Aplikasi:
Untuk aerospace, penerbangan, khusus, pendidikan perguruan tinggi, bagian logam, pipa, struktur, las, tes bagian logam.
Parameter teknis
Indikator teknis pengujian arus eddy: | ||
◆ | Layar besar, kecerahan tinggi 5,7 inci warna TFT-LCD, untuk menyelesaikan kekurangan layar tradisional | |
◆ | Frekuensi Deteksi Independen:2 total | |
◆ | Rentang frekuensi:10 Hz sampai 10 MHz, kinerja regulasi frekuensi yang sangat baik | |
◆ | Peningkatan: 0 dB ~ 99 dB, penyesuaian gain luas | |
◆ | Fase: 0 ̊359°, Langkah 1 Deg, rotasi fase fleksibel | |
◆ | Unit pencampuran cerdas:1 total | |
◆ | Ketinggian angkat: 1--3mm, tidak perlu menyembunyikan pengolahan lapisan permukaan | |
◆ | Saldo Otomatis:Saldo Elektronik Digital | |
◆ | Fase / non-amplitudo, kotak dan kotak kipas, mode alarm untuk memenuhi kebutuhan pengujian Anda | |
◆ | Probe Driver:Vpp = 1 ¢ 8V, memenuhi struktur probe yang berbeda, multi-fungsi | |
◆ | Penyesuaian keuntungan X dan Y independen | |
◆ | Penyaringan Digital:HPF ((0Hz~2000Hz),LPF ((0Hz~2000Hz) | |
◆ | Kapasitas koneksi output USB 2.0 (Host) | |
◆ | Eddy saat ini deteksi sinyal pemutaran, analisis, menyimpan, mencetak fungsi | |
◆ | Koordinat pusat: X Y diatur | |
◆ | Sistem Operasi:Linux 2.6 Bahasa Operasi:Inggris/Cina | |
◆ | Mode Tampilan: Impedansi, basis waktu, koordinat persegi panjang, koordinat kutub | |
◆ | Sumber Daya listrik: 110V220V, baterai lithium terpasang 8000MAH | |
◆ | Grafis hotkey online, bantuan teks | |
◆ | Suhu operasi: -20 °C - 60 °C | |
◆ | Sistem standar: koordinat kartesian, koordinat kutub | |
◆ | Ukuran instrumen:250 MM x 200 MM x 85 MM,Bobot:2.0kg | |
◆ | Tampilan: bentuk gelombang, nilai, jadi Anda sekilas; | |
◆ | Menggunakan penyaringan digital DSP: frekuensi high-pass, low-pass ((0Hz~2000Hz) | |
◆ | Saldo elektronik digital yang cepat | |
◆ | Otomatis menghapus efek "lapangan magnetik" | |
◆ | Pengaturan alarm: setiap saluran independen tidak sama ukuran pengaturan | |
◆ | Suara alarm: On / Off | |
◆ | 100 set penyimpanan parameter proses deteksi | |
◆ | 10000 penyimpanan grafis, grafis dapat disimpan sebagai U disk |
Data teknis pengukuran ketebalan lapisan: | |||
◆ | Metode pengujian: metode eddy current | ||
◆ | Matriks: besi, non-ferrous | ||
◆ | Jangkauan uji konduktivitas: 0 ∼1500 μm (0 ∼59,04 mil) | ||
◆ | Unit tampilan:um & mil convertible | ||
◆ | Resolusi:1um | ||
◆ | Keakuratan: ±1mm | ||
◆ | Memori data: data pengukuran dapat disimpan selama lebih dari 1000 | ||
◆ | Bahasa: Cina, Inggris | ||
◆ | Menggunakan penyaringan digital DSP: frekuensi high-pass, low-pass ((0Hz~2000Hz) | ||
◆ | Saldo elektronik digital yang cepat | ||
◆ | Otomatis menghapus efek "lapangan magnetik" | ||
◆ | Pengaturan alarm: setiap saluran independen tidak sama ukuran pengaturan | ||
◆ | Suara alarm: On / Off | ||
◆ | 100 set penyimpanan parameter proses deteksi | ||
◆ | 10000 penyimpanan grafis, grafis dapat disimpan sebagai U disk |
Konfigurasi standar | |
Host HEF-2D:Satu set | |
Probe:Plane probe, melalui tipe probe, probe ketebalan | |
Kabel satelit: SATU | |
Pengisi daya: Satu | |
Baterai: Satu | |
Blok uji: Opsional | |
Instruksi: Satu | |
Kartu Jaminan: Satu | |
Daftar produk: ONE |
