Manual Instruksi untuk Film Transmission Density Densitometer HUA-200

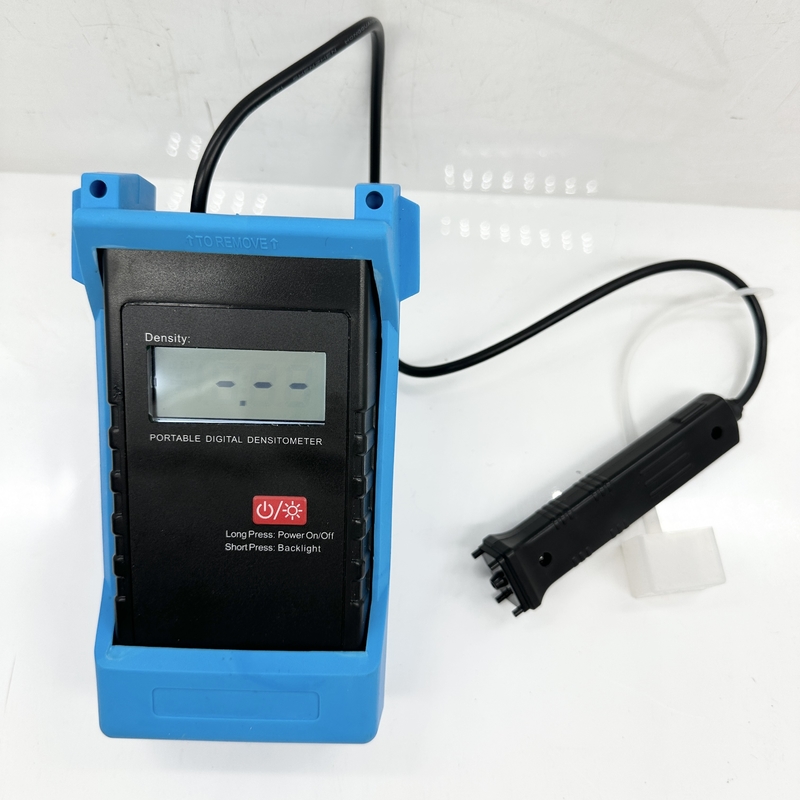

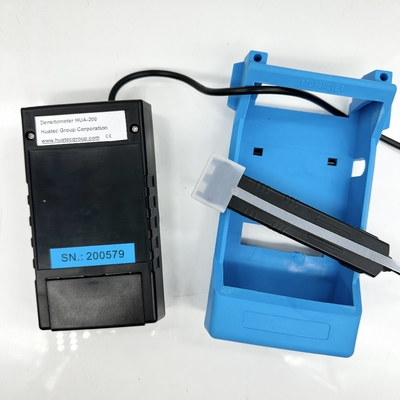

HUA-200 adalah densitometer portabel yang kuat, mudah digunakan, dengan probe terpisah untuk mengukur kepadatan transmisi film sinar-x. Unit ini dirancang untuk digunakan di ruang gelap mobile satu lokasi,laboratorium dan kantor.
Operator hanya menempatkan film pada pemirsa (emulsi sisi ke atas),menempatkan probe pada film di mana pembacaan diperlukan dan pembacaan akan muncul pada layar LCD 4 digit dengan tampilan cahaya putih yang diterangiDan indikator peringatan baterai rendah disediakan pada tampilan digital.
Spesifikasi teknis:
| Jangkauan |
650 Cd/m2 - 320 000 Cd/m, ((5 000 Lux) 1 000 000 Lux) |
| Kepadatan |
0.00 5.00 D |
| Tampilan |
LCD 4 digit |
| Keakuratan |
0.03 D |
| Aperture optik |
Diameter 3 mm |
| Probe Suhu dikompensasi |
| Resolusi |
0.01D |
| Kemungkinan diulang |
0.02D |
| Detektor |
Silikon fotodiode |
| Sumber daya listrik |
(AA/1.5V) x2-baterai alkali |
| Baterai hidup |
1200 jam (Tugas terus menerus, tanpa lampu) |
| Dimensi |
6.7×3.5×2.4× (170mm × 90mm × 60mm) |
| Berat badan |
1.7 Pound (800g) |
Peringatan:Pastikan baterai AA telah ditempatkan di kompartemen baterai di polaritas yang tepat.
Pengukuran:
1. Tekan tombol daya (1) lebih dari 1 detik sampai muncul yang menunjukkan menunggu Zeroing.
2Letakkan probe HUA-200 pada pemirsa film.
3. Simpan probe pada pemirsa, tekan ke bawah Zero adj (2), tahan sampai indikator 0.00 muncul, kemudian lepaskan Zero adj (2).
4Letakkan area sampel yang ingin Anda ukur, lalu letakkan probe HUA-200 di area sampel.
5Pembacaan digital menunjukkan kepadatan spesimen.
6. Pencet singkat dari saklar daya ((1), lampu belakang akan menyala atau mati.
Pemeliharaan:
Ketika tanda LO BAT muncul, ganti baterai.
Program Mode: (berhati-hati menggunakannya jika benar-benar diperlukan)
1Matikan HUA-200.
2. Jaga Zero adj(2) ditekan ke bawah, kemudian tekan tombol daya panjang (((1), sampai +000
muncul, kemudian lepaskan tombol Zero adj(2) dan power switch.
ke Mode Program.
3. Tekan tombol Zero adj (((2), itu akan berputar antara F0-F1-F2-F3-F0.
a) F-0: Data asli, tidak ada Pencocokan kurva.
b) F-1: dasar film hitam dan putih (film litografi)
c) F-2: Base film biru ((film industri) - Pilihan default
d) F-3: Film domestik
4Setelah Program, Anda perlu untuk reboot unit.
Catatan: Setiap HUA-200 dikalibrasi secara ketat selama pabrik, dan faktor awal harus 0.00. Jika margin kesalahan melebihi ± 0.03. Pertama pastikan spesimen Anda valid dan dapat dipercaya, dan kemudian Anda dapat masuk ke Mode Program untuk mengkalibrasi kembali.
