Detail produk:
|
Nama produk: | Pengukur Ketebalan Ultrasonik | Model: | TG-5000D |
---|---|---|---|
Tampilan: | OLED Warna 320x240 Piksel | Rentang pengukuran: | 0,50mm hingga 508mm |
unit: | Inci atau Milimeter | Bahasa: | bahasa inggris |
Menyoroti: | Echo-Echo Ultrasonic Thickness Gauge,A / B Scan Ultrasonik Ketebalan Gauge,Thru Paint Ultrasonic Thickness Gauge |

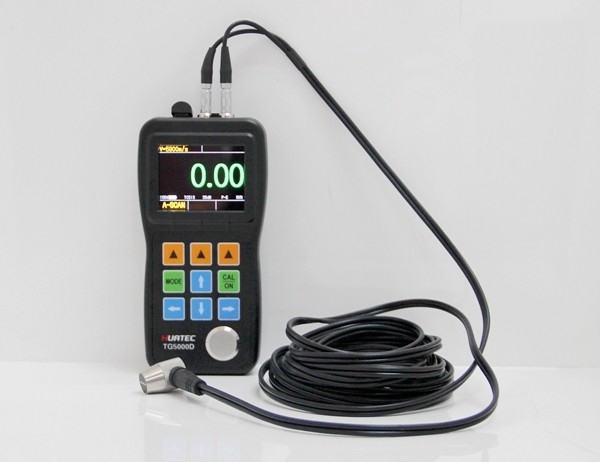

A / B Scan Echo-Echo Thru Paint Ultrasonik Ketebalan Gauge
Warna OLED 320x240 Piksel Tampilan
Live Simultaneous Color A-Scan dan Tampilan Ketebalan
Kontrol Gain, Blanking, Gate, Range, Delay, RF dan
Tampilan B-Scan berbasis waktu
Mode Echo-Echo ((Melalui Cat & Lapisan)
Menyimpan 100.000 pembacaan dan 1000 bentuk gelombang
Spesifikasi Teknis
Fitur | TG-5000 | TG-5000D | TG-5000DL | Opsi Data Logger |
Tampilan Warna |
|
|
|
|
Live A-Scan |
|
|
|
|
B-Scan berbasis waktu |
|
|
|
|
Kontrol Gain, Blanking, Gate, Range, Delay, RF dan Rectify Mode |
|
|
|
|
Mode Echo-Echo |
X |
|
|
|
Data Logger | X | X |
|
|
Perangkat Lunak DataView | X | X |
|
|
Spesifikasi Instrumen | |
Jenis Tampilan | 2.4" warna OLED, 320 x 240 piksel, kontras 10,000:1 |
Prinsip Operasi | Pulse echo dengan transduser elemen ganda |
Jangkauan Pengukuran | 0.50mm sampai 508mm ((0.02" sampai 20.00"), tergantung pada bahan, probe dan kondisi permukaan |
Pengukuran Resolusi | Pilihan 0,01mm, 0,1mm ((pilihan 0,001", 0,01") |
Satuan | Inci atau Milimeter |
Modus Perbaikan | RF+, RF-, HALF+, HALF-, FULL |
Mode Tampilan | Normal, Minimal / Maksimum pengambilan, DIFF/RR%, A-Scan, B-Scan |
Koreksi jalur V | Otomatis |
Tingkat Pembaruan | Pilihan 4Hz, 8Hz, 16Hz |
BahanKisaran kecepatan | 500 sampai 9999m/s (0.0197 sampai 0.3937in/us) |
Bahasa | Bahasa Inggris |
Pengaturan Alarm | Alarm minimum dan maksimum. kisaran 0,25 mm hingga 508 mm (0,010 "hingga 20,00"). Perubahan warna bentuk gelombang dinamis pada alarm |
Kebutuhan Daya | 2 baterai ukuran AA |
Waktu Operasi | Sekitar 40 jam |
Instrumen dimatikan | Bisa dipilih SEMUA MASA ON atau AUTO OFF setelah 5, 10, 20 menit tidak aktif |
Suhu operasi | -10°C sampai +50°C (+10°F sampai +120°F) |
Ukuran | 153mm X 76mm X 37mm ((H X W X D) |
Berat badan | 280g termasuk baterai |
Fitur Opsi Data Logger | |
Kapasitas | 100, 000 pembacaan, 1000 bentuk gelombang, 400 file |
Struktur File | File kisi |
Baris X Kolom | 21 x 12 |
KomunikasiPelabuhan | Port USB 2.0 (Full Speed) |
Perangkat lunak | Perangkat lunak PC DataView |

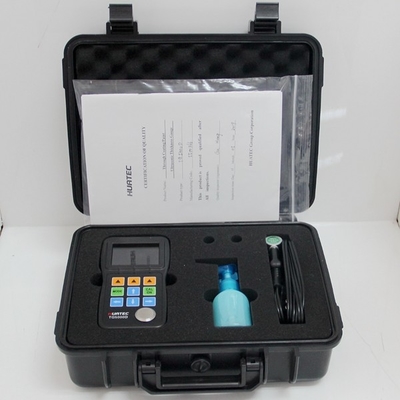

Aksesoris standar
Pengukur Ketebalan | 1 |
Probe | 1 |
Baterai Alkali | 2 |
Tumbuhan kopling | 1 |
Kasus Pengangkut | 1 |
Manual Operasi | 1 |
Kabel USB | 1 ((Hanya TG-5000DL) |
CD perangkat lunak | 1 ((Hanya TG-5000DL) |
Aksesoris opsional
Probe Suhu Tinggi | Probe besi cor |
Probe Kecil | Mini Probe |
Kabel Probe | Blok Kalibrasi Langkah |
Lapisan karet | Opsi penyimpanan (hanya TG-5000DL) |
Spesifikasi Probe/Transducer Seri TG-5000 | |||||||
Model | PT08 | TC510 | PT12 | ZT12 | PT06 | PT04 | GT12 |
Jenis | TG-5000 Standar |
Standar TG-5000D/DL | Standar | Besi cor | Tabung kecil | Jari | Suhu Tinggi |
Frekuensi | 5MHz | 5MHz | 5MHz | 2MHz | 7.5MHz | 10MHz | 5MHz |
Diameter kontak | 11 mm | 13.5mm | 13.5mm | 17 mm | 8 mm | 6 mm | 15 mm |
PengukuranJangkauan | 0.8 sampai 100.0mm |
1.2 sampai 200.0mm |
1.0 sampai 200.0mm | 4.0 sampai 508.0mm |
0.8 sampai 30.0mm |
00,7 sampai 12,0 mm | 4.0 sampai 80.0mm |
SuhuJangkauan | -10 sampai 70°C | -10 sampai 70°C |
-10 sampai 70°C | -10 sampai 70°C | -10 sampai 70°C |
-10 sampai 70°C | -20 sampai 300°C |
