TG-5600DL Satu dan dua elemen layar warna Ultrasonik Ketebalan Gauge

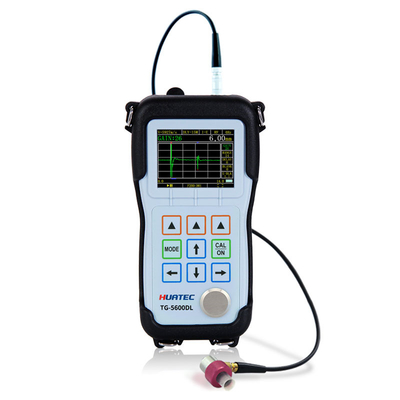

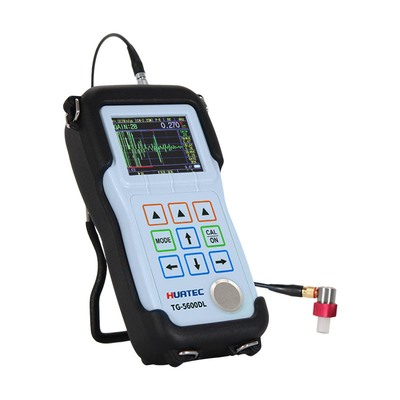

HUATEC TG-5600DL adalah alat pengukur ketebalan ultrasonik portabel.TG-5600DL mampu mengukur ketebalan berbagai bahan dengan akurasi setinggi 00,001 milimeter atau 0,0001 inci, dan banyak digunakan dalam berbagai aplikasi pengukuran ketebalan.
Pengguna dapat mengukur ketebalan hanya dari satu sisi bahan yang diukur, tanpa merusak benda kerja.
TG-5600DL dapat menampilkan pembacaan ketebalan dan pemindaian A pada saat yang sama, memungkinkan pengguna untuk memeriksa bentuk gelombang.sehingga rentang pengukuran ketebalan besarFungsi B-scan digunakan untuk mengamati profil bagian bawah benda kerja yang sedang diukur.Probe bergerak di sepanjang permukaan benda kerja untuk menampilkan pemotongan persegi benda kerja.
Pengukur ini dapat digunakan dalam manufaktur, industri pengolahan logam, aerospace, transportasi kereta api, industri kimia, industri inspeksi komoditas dan bidang pengujian lainnya.Selain mengukur dengan akurat berbagai pelat dan bagian yang diproses, pemantauan berbagai pipa dan wadah tekanan yang dalam peralatan produksi untuk lebih memantau tingkat penipisan mereka setelah dikorosi selama penggunaan,yang merupakan alat yang sangat diperlukan dalam industri pengujian non-destruktif.
Fungsi penyimpanan bersifat opsional, sesuai dengan kebutuhan pelanggan yang berbeda, dan data logger kapasitas besar dapat menyimpan hingga 100.000 nilai pengukuran ketebalan dan 400 bentuk gelombang.Fungsi lain lebih bisa opsional, seperti pengukuran ketebalan multi-lapisan, resolusi ultra-tinggi, pengukuran ketebalan jangkauan besar,pengurangan kebisingan digital dan mode jendela, lapisan oksida dinding dalam, komunikasi real-time,multi-saluran dan opsi lainnya.
Parameter Utama
| Spesifikasi Instrumen |
| Prinsip kerja |
P-E (Pulse-Echo), I-E (Interface-Echo), E-E (Echo-Echo), I-ME ((Multiple Echoes), E-EV ((Echo verifikasi) |
| Jenis probe |
Probe garis penundaan, Probe kontak, Probe membran, Probe jenis pensil, Probe perendaman |
| Kalibrasi |
Probe nol, Kalibrasi kecepatan, 1-Point kalibrasi, 2-Point kalibrasi, Set Velocity |
| Kisaran ketebalan |
0.01mm38m, Tergantung pada bahan yang diuji, kondisi permukaan probe, suhu, dan konfigurasi yang dipilih.
0.15mm 30mm (Standar D15A probe, baja)
|
| Jangkauan kecepatan material |
310 - 18699m/s,dan dapat mengukur kecepatan dengan ketebalan yang diketahui |
| Resolusi |
Opsional 0,1/0,01/0,001mm |
| Frekuensi Sonde |
0.5MHz 20MHz |
| Unit Pengukuran |
mm, inci, mm, mil |
| Tingkat Pembaruan |
4HZ, 8HZ, 16HZ per detik opsional |
| Matikan |
Menghidupkan secara otomatis ketika tidak aktif selama 5,10 atau 20 menit, atau secara manual |
| Jenis Tampilan |
2.4 in (320 × 240 matriks titik) TFT layar LCD tampilan warna |
| Modus Perbaikan |
RF, RF-, FULL, HALF+, HALF |
| Mode Tampilan |
A-Scan, B-Scan, digit, tangkapan, perbedaan, alarm |
| Penyimpanan |
Dapat menyimpan 100.000 nilai ketebalan dan 400 file pengaturan parameter ((Optional) |
| |
|
| |
|
| Keuntungan |
Rendah, Menengah atau Tinggi untuk kondisi pengujian yang berbeda |
| Mode Tampilan |
Normal, Minimal / Maksimal tangkapan, DIFF/RR% |
| Koreksi jalur V |
Otomatis |
| Tingkat Pembaruan |
Pilihan 4Hz, 8Hz, 16Hz |
| BahanKisaran kecepatan |
500 sampai 9999m/s (0.0197 sampai 0.3937in/us) |
| Bahasa |
Pilihan bahasa Cina, Inggris, Jepang |
| Pengaturan Alarm |
Alarm minimum dan maksimum. kisaran 0,25 mm hingga 508 mm (0,010 "hingga 20,00"). Perubahan warna bentuk gelombang dinamis pada alarm |
| Kebutuhan Daya |
2 baterai ukuran AA |
| Waktu Operasi |
Sekitar 40 jam |
| Instrumen dimatikan |
Bisa dipilih SEMUA MASA ON atau AUTO OFF setelah 5, 10, 20 menit tidak aktif |
| Suhu operasi |
-10°C sampai +50°C (+10°F sampai +120°F) |
| Ukuran |
153mm X 76mm X 37mm ((H X W X D) |
| Berat badan |
280g termasuk baterai |
Fungsi pengukuran utama
• Sebagian besar pengukuran bahan dapat dilakukan dengan menggunakan transduser elemen tunggal.
• Kisaran ketebalan pengukuran: 0,01 mm ~ 38 m, tergantung pada bahan yang sedang diukur, probe, kondisi permukaan, suhu dan konfigurasi yang dipilih.
• Menentukan kecepatan suara dari bahan kecepatan suara yang tidak diketahui
• Resolusi tinggi: Resolusi tampilan biasa adalah 0,001mm, resolusi ultra-tinggi opsional dapat mencapai 0,0001mm.
• Satuan pengukuran: milimeter, inci, mikron dan mil.
• Pengukuran suhu tinggi: suhu hingga 500°C.
• Menu konfigurasi sistem default: Untuk kenyamanan pengguna, telah diatur sesuai dengan kondisi default untuk menggunakan probe instrumen.
• Fungsi jeda: memungkinkan operasi pemrosesan pasca pengukuran.
• Fungsi tampilan bentuk gelombang layar penuh: meningkatkan area tampilan gema sebesar 20%, memberikan operator pengalaman jendela yang besar.
• Indikasi intensitas gema: Semakin kuat gema, semakin banyak batang indikator yang ditampilkan, terutama tampilan digit, yang lebih berguna.
• Mode B-scan berbasis waktu: Hal ini digunakan untuk mengamati profil bagian bawah benda kerja yang akan diukur.
• Difference/Reduction Rate Mode:Perbedaan ketebalan relatif terhadap titik pengaturan ditampilkan dan dinyatakan sebagai persentase dari tingkat reduksi.
• TDG time-varying gain: Pulsa awal atau ekho antarmuka dapat secara efektif dikurangi dengan mengurangi gain awal,dan gema bagian bawah sampel yang diuji dapat ditingkatkan dengan meningkatkan keuntungan maksimum, yang mudah diukur.
• Mode Pengukuran:Pulse-Echo ((P-E),Interface-Echo ((I-E),Echo-Echo ((E-E),Multiple echo ((I-ME),Verifikasi echo ganda ((E-EV)
Konfigurasi standar
| Posisi |
Jumlah |
|
TG-5600DL
Pengukur ketebalan ultrasonik
|
1 |
| Probe |
1 |
| Kabel |
1 |
| Lapisan karet |
1 |
| Baterai Alkaline |
- |
| Bottle Coupling |
1 |
| Kasus |
1 |
| Manual Operasi |
1 |
| Sertifikat Kalibrasi |
1 |
Aksesoris opsional
| Probe |
Kabel |
| Lapisan karet |
Blok Langkah |
| Garis-garis Penundaan |
Agen kopling |
| Film pelindung |
Pilihan Perangkat Lunak |
Tabel ini mencantumkan kecepatan propagasi ultrasonik dalam berbagai bahan umum.Kecepatan sebenarnya dari bahan-bahan ini mungkin berbeda dari kecepatan dalam tabel karena berbagai alasan, misalnya, komposisi material, orientasi yang disukai dari butiran, porositas, dan suhu dll. Oleh karena itu untuk mencapai akurasi pengukuran terbaik,sampel yang terbuat dari bahan tertentu harus terlebih dahulu diuji untuk mengkonfirmasi kecepatan bahan tertentu.
Daftar Kecepatan Bahan
| Bahan |
Kecepatan ((m/s) |
| Baja 20# |
5891 |
| Aluminium |
6320 |
| Kromium |
6200 |
| Tembaga |
4660 |
| Emas |
3251 |
| Besi |
5930 |
| Timah |
2160 |
| Magnesium |
5806 |
| Perak |
3607 |
| Titanium |
6098 |
| Zinc |
4193 |
| Tungsten |
5181 |
| Kaleng |
3320 |
| Tembaga |
4380 |
| Besi cor abu-abu |
4600 |
| Kaca |
5766 |
| Nylon |
2610 |
| Baja tahan karat 304 |
5334 |
| PVC |
2392 |
| Silikon |
9620 |
| Kaca Kuarsa |
5655 |
Catatan:Tabel di atas hanya untuk referensi. Untuk kalibrasi kecepatan sebenarnya, lihat kalibrasi kecepatan 6.2
