Kalibrator Getaran Digital Tipe Split Vibration Analyzer Vibration Tester ISO10816
Aplikasi untuk ISO10816 HG-5010 Vibration Calibrator:
1. Dapat digunakan untuk mengkalibrasi akselerometer getaran, kecepatan dan transduser jarak dekat dan juga instrumen pengukuran getaran. sinyal sinus standar pada frekuensi 10, 20, 40, 80, 160, 320,640 dan 1280 Hz
2Dapat dihasilkan dari kalibrator amplitudo percepatan, kecepatan dan perpindahan
3Bisa didefinisikan melalui potentiometer dan ditampilkan pada layar digital. baik getaran horizontal atau vertikal dapat dihasilkan.

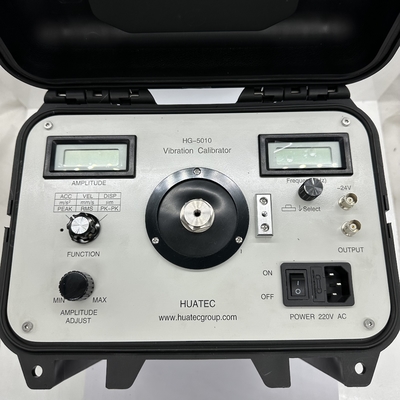

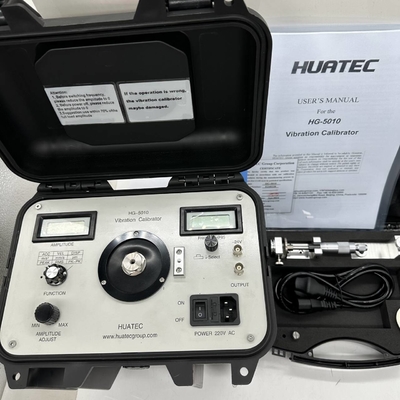

4Kalibrator getaran.HG-5010 menggabungkan generator sinyal sinus, penguat daya, transduser standar dan shaker dalam satu dan memiliki volume kecil, akurasi tinggi dan pengoperasian yang mudah.Hal ini dapat digunakan baik di laboratorium atau di lokasi.
5Standar internasional: ISO10816
Spesifikasi:
Frekuensi:10, 20, 40, 80, 160, 320, 640, 1280Hz+0.01%
Unit:
Percepatan: m/s2(PEAK)
Kecepatan: mm/s (RMS)
Perpindahan: um (PK-PK)
Keakuratan amplitudo:
Percepatan (30m/s)2pk, 80Hz) 40Hz sampai 320Hz+0.3dB+1 digit
10Hz sampai 1280Hz+0.5dB+1 digit
Kecepatan (25mm/detik pk,80Hz) 40Hz sampai 320Hz+0.5dB+1 digit
Pergeseran (10μm pk-pk, 80Hz) 40Hz hingga 320Hz+0.5dB+1 digit
Linearitas probe kedekatan
Prode: 5mm dan 8mm probe Jangkauan: 0~4.0mm
Tampilan:31/2tampilan digit untuk akselerasi, kecepatan atau perpindahan
Amplitudo getaran maksimum dan beban maksimum:
Karena vibrator yang digunakan dalam HG-5010 Vibration Calibrator agak kecil,selama kalibrasi transduser dengan berat yang berbeda di bawah frekuensi yang berbeda amplitudo output kalibrator juga berbedaAmplitudo getaran maksimum dan beban maksimum berhubungan dengan akselerasi maksimum.Kecepatan maksimum dan output pergeseran maksimum yang dihasilkan dari kalibrator di bawah frekuensi tertentu dan dengan berat tertentu dari transduser yang akan dikalibrasiAngka-angka spesifik dapat dilihat dalam tabel berikut.
|
Wt
Frekuensi
|
<100 g |
<250 g |
<650 g |
| a(m/S2) |
v ((mm/S) |
d(μm) |
a(m/S2) |
v ((mm/S) |
d(μm) |
a(m/S2) |
v ((mm/S) |
d(μm) |
| 10Hz |
2.5 |
28 |
1300 |
3.5 |
40 |
1800 |
4 |
45 |
2000 |
| 20Hz |
15 |
85 |
1900 |
10 |
60 |
1300 |
5 |
28 |
640 |
| 40Hz |
60 |
170 |
2000 |
35 |
100 |
1100 |
12 |
35 |
380 |
| 80Hz |
100 |
141 |
800 |
40 |
60 |
320 |
14 |
20 |
110 |
| 160Hz |
75 |
53 |
150 |
35 |
25 |
70 |
12 |
8.5 |
24 |
| 320Hz |
50 |
18 |
25 |
30 |
10 |
15 |
10 |
3.5 |
5 |
| 640Hz |
30 |
5 |
3 |
20 |
3.5 |
2 |
6 |
1 |
* |
| 1280Hz |
23 |
2 |
* |
10 |
0.9 |
* |
5 |
0.4 |
* |
Catatan: Dengan frekuensi yang lebih tinggi nilai pergeseran getaran sangat kecil sehingga tidak akan ada sinyal getaran output dari kalibrator.
Ukuran:280 x 180 x 250 mm
Berat:20lb,9kg
Suhu: Operasi:0oC sampai 50oC
Penyimpanan:- 20oC sampai 70oC
Kelembaban:90% tidak kondensasi
