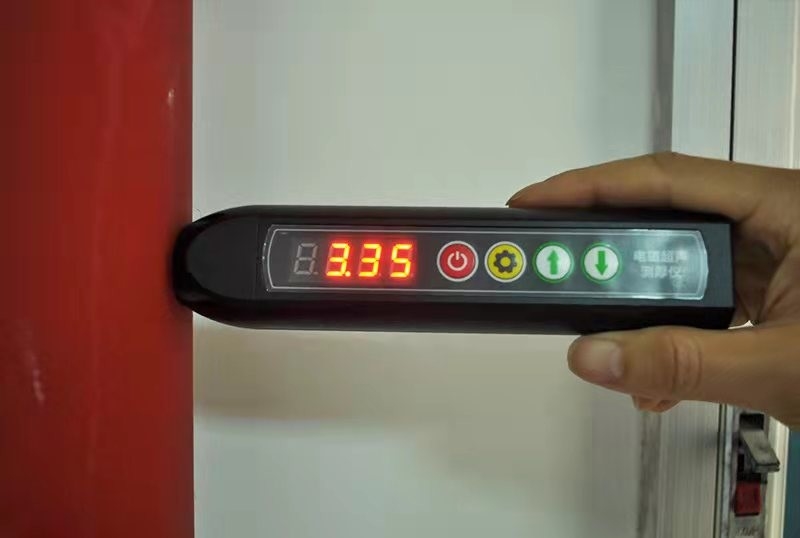

TG-14 Ultra-kecil Non-kontak Electromagnetic Ultrasonic Ketebalan Gauge

TG-14 Ultra-kecil Non-kontak Electromagnetic Ultrasonic Ketebalan Gauge

Fitur Produk

Electromagnetic ultrasonic thickness gauge adalah instrumen pengukuran ketebalan yang sangat kecil, tanpa kontak tanpa agen kopling akustik.Hal ini dapat mengukur ketebalan logam atau bahan konduktif magnetik.

Ukuran kecil dan mudah dibawa

Persyaratan untuk permukaan benda kerja tidak tinggi, dan tidak perlu untuk memoles permukaan kasar, yang dapat mewujudkan pengukuran non-kontak

Ini tidak sensitif terhadap lapisan dan dapat merealisasikan pengukuran ketebalan benda kerja yang dilapisi atau pipa logam yang terkorosi.

Tanpa agen kopling akustik, dapat mewujudkan pengukuran ketebalan benda kerja suhu tinggi dan melakukan kompensasi suhu.

Indeks Kinerja

(1) Karakteristik umum:

A. Instrumen ini terdiri dari host dan ponsel yang terhubung secara nirkabel melalui Wifi

B. Instrumen mengadopsi prinsip ultrasonik elektromagnetik, dan proses inspeksi tidak memerlukan penggilingan permukaan benda kerja dan agen kopling

C. Probe dan host terintegrasi, dan probe dapat diganti

D. Setelah menghubungkan komputer tablet, ada dua fungsi: A scan dan B scan

E. Jenis probe yang dapat dikonfigurasi: probe (≤ 80 °C, pengukuran waktu pendek), probe suhu tinggi (≤ 800 °C, pengukuran waktu pendek)

F. Pegang suhu tinggi dapat dikonfigurasi:pegang pendek (memenuhi persyaratan inspeksi hingga 350 °C dan pengukuran jangka pendek),pegangan panjang (menurut persyaratan inspeksi hingga 800 °C dan pengukuran jangka pendek)

(2) Bahan benda kerja yang dapat dideteksi:Baja karbon, baja tuang, baja paduan, baja tahan karat, tembaga, aluminium, titanium dan bahan konduktor lainnya

(3) Kisaran pengukuran:1.5-240.0mm,nilai maksimum rentang pengukuran dipengaruhi oleh sifat bahan yang diukur, koefisien peredam suara, kondisi permukaan dan faktor lainnya

(4) Kisaran kesalahan peralatan pengukuran:Ketika ketebalan benda kerja kurang dari 10 mm, kesalahan adalah 0,05 mm; ketika ketebalan lebih dari 10 mm, kesalahan adalah + (0,01 + H / 200) mm (H adalah ketebalan benda kerja)

(5) Menerima keuntungan:≤ 100dB

(6) Kisaran suhu kerja dari probe suhu tinggi:Baja karbon rendah (atau baja ferromagnetik lainnya): - 150 °C ~ + 800 °C; Baja tahan karat austenit (atau bahan non-ferromagnetik lainnya): - 150 °C ~ + 150 °C

(7) Sonde suhu normal:≤ 80 °C, 4MHz, terutama digunakan untuk mendeteksi bahan berbutir halus, seperti baja rendah karbon, aluminium, dll.,

(8) Sonde suhu tinggi:≤ 800 °C, 4MHz, terutama digunakan untuk mengukur bahan ferromagnetik berbutir halus, seperti baja karbon rendah

(9) Jarak angkat maksimum:4 mm (jarak angkat yang sebenarnya berhubungan dengan sifat material dan suhu). film anti karat, deposit garam atau lapisan isolasi lainnya (cat, varnis, enamel, plastik, dll.)) dapat digunakan sebagai celah operasi

(10) Diameter minimal (kelengkungan) benda kerja:9 mm

(11) Sudut kemiringan maksimum dari probe:25°

(12) Mode eksitasi probe:magnet permanen

(13) Jenis gelombang suara:gelombang geser

(14) Kompensasi suhu tinggi:memiliki fungsi kompensasi otomatis untuk kecepatan suara suhu tinggi

(15) Jangkauan pengaturan kecepatan suara sonik:1000-9999 m/s

(16)Tampilan bentuk gelombang:gelombang setengah positif, gelombang setengah negatif, gelombang penuh, gelombang RF, gelombang amplop

(17)Sumber daya:Baterai lithium, waktu kerja tidak kurang dari 5 jam

(18) Kisaran suhu kerja normal inang:-10~+50°C

(19) Kisaran suhu penyimpanan inang:0~+40°C

(20) Berat inang:250 g (dengan probe suhu normal)

(21) Dimensi inang:panjang 176mm x lebar 42mm x ketebalan 32mm
