Prinsip pengukuran ketebalan ultrasonik mirip dengan pengukuran gelombang cahaya. Pulsa ultrasonik yang dipancarkan oleh probe mencapai objek yang diukur dan menyebar ke dalam objek.Ketika mencapai antarmuka materialKetebalan bahan yang diukur ditentukan dengan mengukur waktu penyebaran ultrasonik secara akurat di dalam bahan.

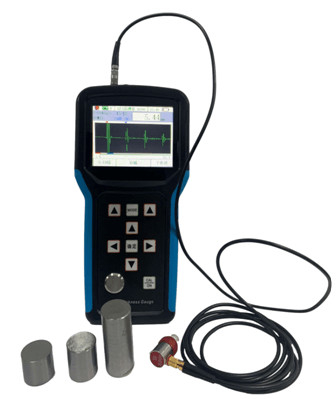

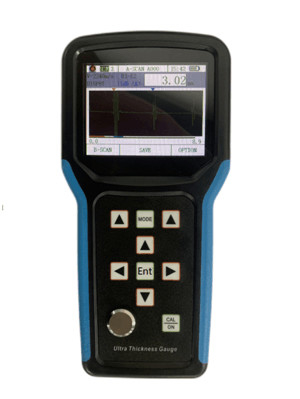

TG-5700 adalah jenis baru dari handheld presisi tinggi digital ultrasonik thickness gauge dengan A / B scanning.Ini cocok untuk pengukuran ketebalan material yang dapat membuat gelombang ultrasonik menyebar di dalamnya dengan kecepatan konstan dan mendapatkan refleksi dari belakangnyaResolusi pengukuran adalah 0,001 mm dan rentang pengukuran hanya tipis 0,15 mm (baja).
Produk ini dapat dengan akurat mengukur pelat dan bagian yang diproses. Di sisi lain, dapat memantau tingkat penipisan pipa dan kapal tekanan dalam peralatan produksi setelah korosi selama penggunaan.Ini bisa digunakan dalam minyak bumi, industri kimia, metalurgi, pembuatan kapal, aerospace, energi dan bidang lainnya.
Produk ini memenuhi standar berikut: Spesifikasi kalibrasi untuk pengukur ketebalan ultrasonik (JJF 1126-2004).
Fungsi Utama
● Produk ini memiliki mode A-scan, mode B-scan dan mode tampilan numerik;
● Jangkauan pengukuran luas, dan teknologi "multiple echo" yang unik diadopsi untuk mewujudkan pengukuran bagian ultra-tipis, dengan ketebalan pengukuran minimal 0,15 mm (baja);
● Produk ini dapat mengukur ketebalan dengan presisi tinggi, dan resolusi pengukuran maksimum dapat mencapai 0,001mm; Resolusi pengulangan dapat mencapai ± 0,002mm;
● Ini memiliki fungsi penembusan lapisan dan pengukuran echo to echo, yang digunakan untuk mengukur bahan dengan lapisan cat dan lapisan di permukaan;
● Multiple mode pengukuran: mode mb-e, E-E dan me-e memenuhi pengukuran benda kerja tebal konvensional; mode tipis mewujudkan pengukuran bagian tipis
● Mode numerik meliputi: mode nilai ketebalan konvensional, mode perbedaan / tingkat pengurangan dan mode nilai maksimum
● Dua mode gain: gain otomatis / gain manual
● Pematukan manual dan otomatis dapat diatur, dengan fungsi penghematan energi
● Mendukung berbagai probe, termasuk probe kristal ganda dan probe kristal tunggal, dan mendukung probe frekuensi tinggi hingga 20MHz
● Mendukung penyimpanan massa dan dapat menyimpan 100000 nilai ketebalan, 500 kelompok bentuk gelombang A-scan dan 500 kelompok bentuk gelombang B-scan pada saat yang sama
● Layar TFT-LCD berwarna 3,5 inci besar dengan resolusi tinggi 320x240 (QVGA)
● Ini memiliki berbagai metode kalibrasi, mendukung kalibrasi satu titik, kalibrasi multi-titik dan mode kalibrasi manual,dan dapat mengkalibrasi kecepatan suara dan posisi nol probe pada saat yang sama; Ini mendukung koreksi jalur v dari probe kristal ganda
● Mendukung konversi sistem metrik dan Inggris; Dapat beralih antara unit milimeter dan inci
● Mendukung tampilan bahasa Inggris
