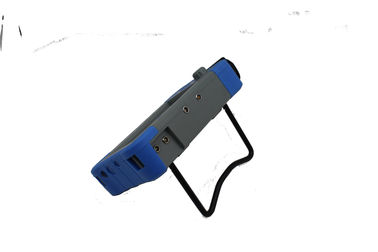

Portable Ultrasonic Defect Detector SD Card Touch Screen A Scan B Scan FD580 Low Noise

Detektor Cacat Ultrasonik Portabel Layar Sentuh Kartu SD A Scan B Scan FD580 Kebisingan Rendah



Perkenalan



Detektor cacat ultrasonik digital adalah jenis canggih, yang memiliki layar sentuh, dapat dengan cepat, mudah dan tanpa kerusakan, mendeteksi, menemukan, mengevaluasi dan mendiagnosis berbagai cacat di dalam benda kerja seperti retakan, las, pori-pori, lubang pasir, inklusi, lipatan, dll. Telah diterapkan untuk tenaga listrik, petrokimia, boiler dan bejana tekan, struktur baja, militer, kedirgantaraan, transportasi kereta api, mobil, permesinan dan bidang lainnya. Ini adalah instrumen penting untuk industri pengujian non-destruktif.



Fitur



● Kuantifikasi dan pemosisian presisi tinggi untuk memenuhi persyaratan deteksi jarak dekat dan jauh

● Zona buta medan dekat kecil, dapat memenuhi persyaratan deteksi untuk pipa berdiameter kecil dan berdinding tipis.

● Fungsi kalibrasi otomatis: kalibrasi otomatis satu tombol, mudah dioperasikan, probe uji otomatis “P Delay”, “nilai K”, “nilai X” dan kecepatan

● Tampilan otomatis posisi gema cacat (Kedalaman:d, Horizontal:p, Jarak:s, Amplitudo,dB,ф)

● Ganti tiga skala secara bebas (Kedalaman:d, Horizontal:p,Jarak:s)

● Penguatan otomatis, amplop puncak, fungsi memori puncak, yang dapat meningkatkan efisiensi deteksi.

● Secara otomatis merekam proses deteksi cacat dan pemutaran dinamis

● Perhitungan nilai φ: Deteksi cacat penempaan dengan probe lurus, dapat menemukan gelombang tertinggi untuk mengubah nilai φ secara otomatis

● 500 saluran independen (dapat diperluas), yang dapat memasukkan dan menyimpan standar deteksi industri apa pun secara bebas, tidak perlu membawa blok standar untuk inspeksi di tempat.

● Menyimpan, memutar ulang 500 gelombang A-scan dan data secara bebas

● Kurva DAC, AVG, dan TCG (kompensasi kedalaman) dibuat secara otomatis dan dapat disegmentasi. Titik pengambilan sampel tidak dibatasi dan dapat diperbaiki serta dikompensasi.

● 14 standar inspeksi bawaan

● Bebas memasukkan standar industri apa pun

● Lebar dan kekuatan pulsa dapat disesuaikan

● Fungsi pemindaian B dan pemindaian warna B；

● Dapat berkomunikasi dengan komputer, dan mengekspor file WORD, juga laporan deteksi

● Casing plastik ABS IP65, kokoh dan tahan lama, kedap air dan debu, serta kemampuan anti-interferensi yang sangat baik

● Gunakan perangkat lunak komunikasi (nirkabel) untuk menganalisis laporan cetak data, dll.

● Layar warna asli 260.000 warna, cocok untuk lingkungan kerja di bawah cahaya kuat atau cahaya redup

● Baterai lithium berkinerja tinggi, dapat bekerja terus menerus selama 8-10 jam

● Perekaman jam waktu nyata: tanggal deteksi cacat waktu nyata, catatan pelacakan waktu, dan penyimpanan

● Proteksi daya mati, data penyimpanan tidak akan hilang

● Parameter deteksi cacat dapat diuji atau ditetapkan sebelumnya secara otomatis

● Penolakan digital, tidak mempengaruhi perolehan dan linearitas

● Kompensasi penguatan: Redaman db dapat dikoreksi untuk kekasaran permukaan, permukaan lengkung, deteksi cacat jarak jauh pada benda kerja tebal, dll.

● Dapat mengoperasikan detektor cacat melalui perangkat lunak di PC, mencapai tujuan detektor cacat yang dikendalikan komputer untuk mendeteksi



Spesifikasi teknis

Menampilkan	Layar warna TFT 7 inci, resolusi 800*480
Mode operasi	Tombol, Putar, Layar Sentuh
Sumber Daya listrik	Baterai ion lithium
Kapasitas baterai	5,0Ah
Tegangan daya	12V
Kuantitas daya	1
Waktu kerja	≥8 jam
Masukan adaptor	Tegangan DC 100～240V 50Hz/60Hz
Keluaran adaptor	Tegangan listrik 12V
Daya adaptor	36W
Penyimpanan data	Kartu SD (16G)
Alarm	1
Suhu Kerja	-10℃～45℃
Suhu Penyimpanan	-20℃～60℃
Tingkat IP	Tingkat IP65
Dimensi	Ukuran 245*155*55mm
Berat	1,18kg (termasuk baterai)
Model UT Konvensional
Jenis Konektor Probe	LEMO 00
Jenis Saluran	Saluran tunggal
Nomor Saluran	Grup 500 (dapat ditingkatkan)
Jenis Pulsa	Gelombang tajam negatif
Tegangan Transmisi	50～350V, langkah dalam 50V
Pembasahan	560Ω
Memperoleh	0~110dB, langkah: 0,5/2/6/12dB
Dapatkan Penyesuaian Halus	-4~+4
Kompensasi permukaan	Semua Rentang Keuntungan
Frekuensi Kerja	0,5~20MHz;
Jenis Probe	Tipe Tunggal, Ganda, Melalui, Pencelupan
Saring	Tiga pilihan: 1~4MHz/0,5~10MHz/2~20MHz
Mode Deteksi	Negatif/Positif/Dua arah/RF
Menolak	0~80%, langkah 1%
Rentang Pengujian	0~15000mm, Jangkauan tampilan minimum: 15mm (dalam baja)
Kecepatan Material	100~20000m/detik
Perpindahan pulsa	-10~1000 mm2
P PENUNDAAN	0~200us
Nilai X	0~100mm
Memandu	Pengelasan, Lembaran, Inspeksi Penempaan
Titik Pengujian	Puncak/X-val/J val
Pengukuran	Gerbang:Amplitudo,Nilai dB amplitudo,Jangkauan,Jarak horizontal,Jarak vertikal,Nilai selisih antara Gerbang A dan B Kursor: 2 kursor silang, dapat menguji jarak horizontal dan vertikal, dan jarak antara kursor (di bawah fungsi pemindaian B)
Gerbang	Gerbang mulai: semua rentang
	Lebar gerbang: semua rentang
	Level gerbang: 10~90%, langkah: 1%
Melengkung	DAC, maksimum enam kurva, memenuhi NB/T 47013, GB/T 11345, GB/T 29712, dan standar lainnya
	TCG, maksimal enam kurva
	Rata-rata
Fungsi lainnya	Layar penuh, sakelar kursor (rentang/Tinggi/Horizon), penguatan otomatis tunggal/berkelanjutan (10~100%, langkah 10%), perbandingan gema, gema penuh, amplop puncak, memori puncak, pemindaian cepat, mode luar, tangkapan layar
	Pembekuan puncak/Kedalaman retakan/Ekspansi gerbang//Modifikasi permukaan lengkung/Pemindaian B/Simulasi pengelasan datar//Video
Alarm	Alarm suara dan cahaya
Sensitivitas Meninggalkan	≥65dB (200mm—Φ2FH, 2.5PΦ20)
Kesalahan linearitas horizontal	≤0,3%
Kesalahan linearitas vertikal	≤3%
Kesalahan linearitas amplitudo	≤±2%
Akurasi attenuator	20dB ±1dB
Rentang dinamis	≥32dB
Resolusi jarak jauh	≥26dB
Tingkat kebisingan	<40×10 inci-9V/



















































































































































































Konfigurasi standar



	Nama	JUMLAH
1	Unit utama	1
2	Adaptor daya	1
3	kabel penghubung probe	2
4	Kotak instrumen	1
5	Instruksi manual	1
6	Probe lurus 10mm 2.5MHz	1
7	Probe sudut 13x13 K2 2.5MHz	1
8	Kartu garansi	1































Aksesoris Tambahan:

Perangkat lunak pengelolaan data

Kabel manajemen data RS232

Probe lurus (5MHZ-ф20)

Probe lurus (2.5MHZ-ф20)

Probe lurus (2,25MHZ-ф20)

Probe lurus (1MHZ-ф20)

Probe sudut (4MHZ-45 derajat, 8*9mm)

Probe sudut (4MHZ-60 derajat, 8*9mm)

Probe sudut (4MHZ-70 derajat, 8*9mm)

Probe sudut (4MHZ-80 derajat, 8*9mm)

Probe sudut (2MHZ-45 derajat, 8*9mm)

Probe sudut (2MHZ-60 derajat, 8*9mm)

Probe sudut (2MHZ-70 derajat, 8*9mm)

Probe sudut (2MHZ-80 derajat, 8*9mm)

Probe T/R (5MHz-ф20mm, fokus 15mm)

Probe T/R (2,5MHz-ф20mm, fokus 15mm)

Kabel penghubung ke probe (BNC-BNC)

Kabel penghubung ke probe (BNC-Lemo 00)

Kabel penghubung ke probe (BNC-Lemo 01)

Kabel penghubung ke probe (Lemo 00-Lemo 01)

Baterai ion lithium

Adaptor daya (4A/9V)

Kabel listrik

Kotak kulit
