Pengujian Korosi Akar Las Non-Destruktif TOFD satu transmisi dan satu penerimaan Probe Pulsa Sempit Broadband

Pengujian Korosi Akar Las Non-Destruktif TOFD satu transmisi dan satu penerimaan Probe Pulsa Sempit Broadband

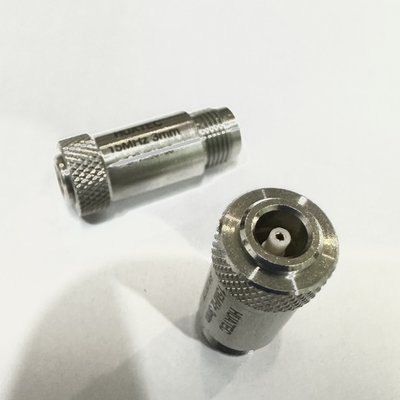

Probe TOFD adalah komponen kunci yang digunakan dalam pengujian non-destruktif untuk deteksi perbedaan waktu difraksi ultrasonik (TOFD).
Prinsip kerja: Teknologi TOFD menggunakan dua probe pulsa sempit broadband, satu untuk transmisi dan satu untuk penerimaan, untuk deteksi. Probe diatur secara simetris relatif terhadap garis tengah lasan. Probe pemancar menghasilkan berkas gelombang longitudinal non-fokus yang mengenai benda kerja yang diperiksa pada Sudut tertentu. Bagian dari berkas merambat di sepanjang dekat permukaan dan diterima oleh probe penerima, sementara bagian dari berkas dipantulkan dari permukaan bawah dan kemudian diterima oleh probe. Probe penerima menentukan lokasi dan tinggi cacat dengan menerima sinyal difraksi dari ujung cacat dan perbedaan waktunya.

Parameter kinerja:

Fitur
*Wafer kecil: Mereka dapat mencapai Sudut difusi yang besar dan meningkatkan area cakupan.
*Lebar pita: Dapat menghasilkan sinyal dalam rentang frekuensi yang jauh lebih luas. Misalnya, gelombang tembus adalah sinyal dengan frekuensi yang jauh lebih rendah daripada frekuensi pusat.
*Pulsa sempit: Untuk mencapai resolusi terbaik.
*Sensitivitas tinggi: Biasanya terbuat dari bahan komposit piezoelektrik, ia memiliki efisiensi konversi akustoelektrik yang tinggi.

Skenario aplikasi
*Industri petrokimia: Sering digunakan untuk inspeksi peralatan kunci seperti pipa minyak dan tangki penyimpanan, dan dapat segera mendeteksi cacat internal yang cenderung terjadi karena faktor-faktor seperti korosi dan tekanan, sehingga menghindari kecelakaan besar seperti kebocoran dan ledakan.
*Di bidang tenaga dan energi: Selama pemeliharaan dan perbaikan rutin peralatan inti seperti boiler dan turbin uap di industri tenaga dan energi, probe TOFD dapat digunakan untuk mendeteksi secara mendalam integritas struktur internal peralatan, segera mengidentifikasi potensi cacat dan menanganinya.
*Manufaktur dirgantara: Ini memainkan peran penting dalam inspeksi komponen penting seperti bilah mesin pesawat dan bagian struktural badan pesawat, mampu mendeteksi secara akurat cacat internal dan mencegah kecelakaan penerbangan yang disebabkan oleh cacat.

Tipe khusus
*Probe TOFD susunan bertahap: Terutama digunakan untuk deteksi korosi pada akar las.
*Probe TOFD khusus pipa diameter kecil: Dilengkapi dengan baji TOFD khusus untuk pipa diameter kecil, digunakan untuk memeriksa pipa diameter kecil.

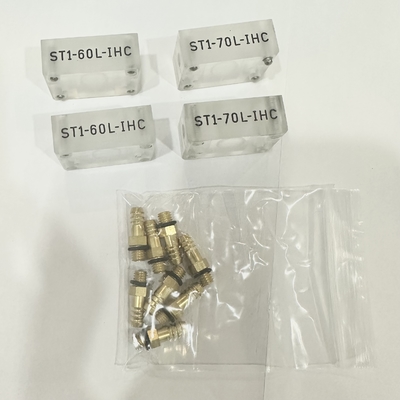

*Probe TOFD baji COD: Dengan menggunakan baji COD, dapat digunakan untuk memeriksa lasan longitudinal wadah agar sesuai dengan permukaan benda kerja yang sesuai.
*Probe TOFD baji rumah baja tahan karat: Penggunaan baji rumah baja tahan karat dapat melindungi baji.
