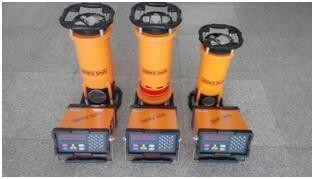

XXG-3505 350kv Industri NDT Keramik Tube Radial Mesin X-Ray
Pambuka Singkat
Seri XXG/XXQ detektor x-ray cacat yang diproduksi oleh perusahaan kami, HUATEC perusahaan kelompok, yang mengadopsi frekuensi variabel dan frekuensi konstan teknik denyut nadi.Kontroler seri XXG/XXQ memiliki struktur baru,kinerja yang sempurna dan nyaman untuk membawa dll. karakter. Hal ini didasarkan pada sistem kontrol mikro komputer dan struktur modular,yang membuat mesin integral mendapatkan stabilitas dan keandalan yang lebih baik.Untuk kenyamanan pelangganmesin ini juga menawarkan fungsi penuaan, yang memperpanjang masa pakai. generator kami mengadopsi isolasi gas, pendinginan udara paksa dan tanah anode,dan memiliki sifat yang sangat baik dari volume kecil dan berat ringan.Produk telah banyak digunakan untuk pengujian tidak merusak dalam industri penerbangan ruang angkasa,industri teknik las,industri pembuatan kapal,industri pipa boiler,industri teknik petrokimia,manufaktur pesawat, industri pemeliharaan, industri otomotif, industri pertahanan, dll.
Parameter utama
|
TYPE
PEMBANGUNAN
|
Pemanfaatan bahan kimia |
| Ketebalan Penetrasi Max Baja (A3) |
60 mm |
| Jarak fokus |
600 mm |
| Waktu Paparan |
5 menit |
| Jenis film |
Tianjin III |
Folium timbal ganda Meningkatkan layar
|
0.03 |
| Penghapusan Kamar Gelap |
20±2°C |
| Pengembangan |
5 menit. |
| Hitam |
1.5 |
| Input |
Tegangan (V) |
220V±10% 50-60Hz |
| Kapasitas (KVA) |
2.0 |
| Output |
Tegangan tabung (KVP) |
200 sampai 350 |
| Arus tabung (mA) |
5 |
| Stabilitas |
± 1% |
|
X-ray
Tabung
|
Fokus mm2 |
1.5x1.5 |
| Sudut Radiasi |
40±5° |
| Sensitivitas |
k≤1,8% |
| Mode Operasi |
Operasi intermiten, waktu radiasi untuk waktu pendinginan adalah 1:1 |
|
Sinar X
Pengontrol
|
Dimensi |
340×340×670 |
| Berat badan |
32kg |
| Struktur Sirkuit |
Kontrol komputer mikro, struktur modular, pesan suara |
|
X-ray
Generator
|
Pendinginan |
Pemanasan udara paksa |
| Isolasi |
SF6 Isolasi Gas |
| Tekanan Kerja |
0.35Mpa-0.45Mpa |
| Dimensi |
340×340×670 |
| Berat (kg) |
32kg |
| Suhu Kerja |
-10°C−+40°C |
Fitur:
◆ Mengadopsi kontrol mikro-komputer dan struktur modular, dengan kemampuan anti-interferensi yang kuat dan otomatisitas tinggi dan kinerja yang dapat diandalkan.
◆Pengaturan parameter, proses kerja dan indikasi masalah akan ditampilkan pada layar LED.
◆Kunci penuaan independen dirancang untuk penuaan mesin dengan mudah.
◆ Waktu radiasi hingga waktu pendinginan adalah 1:1.
◆ Pengontrol dapat mengenali jenis generator sinar-X secara otomatis.
◆ Panel warna tahan air dan debu dan keyboard suara digital diperkenalkan sehingga parameter paparan dipilih dengan cepat dan akurat.
◆Memastikan keamanan menggunakan instrumen,itu dipasang dengan overvoltage,undervoltage,
Perangkat perlindungan overcurrent,undercurrent dan overtemperature.
◆Kunci pengaman yang unik dirancang untuk melindungi operator dari kerusakan akibat radiasi.
◆Mengadopsi rentang nilai kv yang lebih luas, dan memecahkan masalah kesulitan rentang radiografi pendek.
◆ Fungsi penundaan paparan ------ waktu penundaan dapat diatur kurang dari 10 menit untuk menjaga operator aman dari tempat kerja.
◆ Cocok dengan berbagai generator dan berfungsi dengan handal.
◆Jumlah paparan dapat dikumpulkan.
(Setelah unit sudah siap,tetapi sebelum menekan tombol "ON",Anda dapat menekan tombol "A" (tombol delay) tiga kali untuk memeriksa jumlah paparan,dan tekan tombol manapun untuk kembali.)
◆Dengan outlet lampu peringatan sinar dan terminal sambungan kawat dari pintu-mesin interlock.
(Pintu-mesin interlock ̇ ketika pintu utama terbuka, instrumen memotong tegangan tinggi secara otomatis untuk melindungi operator)

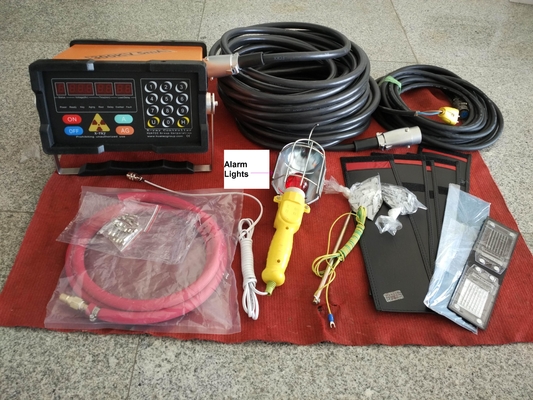

Pengiriman Standar
Tabung sinar-X keramik arah 1 pcs
Generator 1 Set
Tegangan tinggi menghubungkan kabel25 Meter 1 pcs
Kontroler 1 Set
Kabel listrik 10 Meter 1 Pcs
Kabel grounding 5 meter 1 pcs
Aksesoris
1 set ((Termasuk: lampu alarm,1 pcs; lead letter, 1 box; film dark cassette 5 pcs; intensifying screen 5 pcs; Wire penetrameter (IQI) 1 set; fuse1 pcs)
