HPA-620 Portable 32 128PR Phased Array TOFD Scanning Ultrasonic Defect Detector

Gambar besar : HPA-620 Portable 32 128PR Phased Array TOFD Scanning Ultrasonic Defect Detector

Detail produk:

Tempat asal:	Cina
Nama merek:	HUATEC
Sertifikasi:	CE
Nomor model:	HPA-620

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1 set
Harga:	USD42090/set - USD47580/set
Kemasan rincian:	Kemasan karton luar
Waktu pengiriman:	20-30 hari kerja setelah menerima pembayaran Anda
Syarat-syarat pembayaran:	T/T, Western Union, Paypal, l/c

Kontak

HPA-620 Portable 32 128PR Phased Array TOFD Scanning Ultrasonic Defect Detector

Deskripsi

Menampilkan:

10.4 inci layar sentuh

Penyimpanan:

Internal: 64GB; Eksternal: USB flash disk

AC:

100V~240V 50Hz/60Hz

Peringkat perlindungan masuk:

IP65

Menyoroti:

Detektor Cacat Ultrasonik Portabel

Detektor Cacat Ultrasonik Array Bertahap

IP65 Detektor Kecacatan Ultrasonik

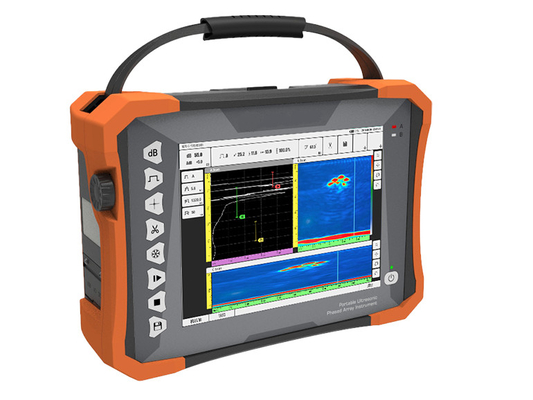

HPA-620 Portable 32:128PR Phased Array TOFD Scanning Ultrasonic Flaw Detector

HPA-620 adalah pendeteksi cacat Phased Array 32:128PR portabel.

Alat ini dilengkapi dengan modul inspeksi ultrasonik konvensional, modul TOFD, modul Phased Array konvensional, mendukung pemindaian bersamaan TOFD dan Phased Array, serta probe dual-array. Dilengkapi dengan layar sentuh tahan air & minyak dan kemampuan perekaman data pengujian lengkap, HPA-620 adalah pendeteksi cacat Phased Array cerdas canggih.

Parameter:

Saluran
Mode	Mode PA	Mode UT	Mode TOFD
Jumlah	32:128	2	2
Parameter Fisik
Tampilan	Layar sentuh 10,4 inci
Impor	1 IPEX, 4 C5
Port I/O	2 USB 3.0 (HOST), 1 USB 2.0 (HOST)
	DP(DisplayPort) (dapat ditransfer ke HDMI)
	WIFI
	Port encoder LEMO 1B
	Port TTL I/O
GPS	Ya
Penyimpanan	Internal: 64GB; Eksternal: Disk flash USB
Berat	5kg (tanpa baterai)
Dimensi	350 mm×250 mm ×130 mm
(P×L×T)
AC	100V~240V 50Hz/60Hz
DC	13.5V
Jenis Baterai	Baterai lithium
Kapasitas Baterai	Baterai ganda, masing-masing<100Wh
Masa Pakai Baterai	≥4.5j
Suhu	Rentang Suhu Pengoperasian:-10℃~40℃
	Rentang Suhu Penyimpanan:-20℃~60℃
Peringkat Perlindungan Masuknya	IP65
UT
PRF	25Hz~10kHz
Tegangan Pemancar	75V~250V (beban 50Ω)
Lebar Pulsa	30ns~1000ns, dengan langkah 5ns
Peredaman	400Ω, 80Ω
Laju Sampling	100MHz
Lebar Pita	0.5MHz~20MHz (-3dB)
Gain	0.0dB~110.0dB
Kelebihan Sensitivitas	≥60dB (lebar pita sempit), ≥52dB (lebar pita lebar) (transduser 2.5P20, lubang dasar rata 200mmφ2)
Kesalahan Linearitas Vertikal	≤3%
Kesalahan Linearitas Horizontal	≤0.1%
Resolusi	≥26dB(2.5P20)
Rentang Dinamis	≥30dB
Filter	Lulus tinggi, lulus rendah, dan beberapa lulus pita sempit
Perbaikan	RF (mode TOFD), gelombang penuh, setengah gelombang +, setengah gelombang –
Saluran	2 saluran
Cakupan Maksimum	10000mm (dalam gelombang longitudinal baja)
Gerbang	A/B/G
Bintang Gerbang	Jangkauan penuh
Lebar Gerbang	Gerbang mulai hingga jangkauan penuh
Ambang Gerbang	1~99%
Alarm	Suara/Optik
Titik Pengukuran	Depan/Puncak
TCG	16
Phased Array
Saluran	32:128
Apertur Maks	32 elemen
Elemen Maks	128 elemen
Hukum Fokus	≥1024
Sudut Pemindaian	-89°~89°
Kalibrasi	Kecepatan, Penundaan, TCG,ACG, Encoder
Volume Uji	1000mm
Kenaikan Sudut Min	0.1°(penyesuaian otomatis)
Laju Sampling	100MHz, 10bit
Perbaikan	Gelombang penuh
Tinggi Layar A-scan	800% dari tinggi layar (Maksimum)
Gain Analog yang Dapat Disesuaikan	80dB
PRF Maks	20kHz
Tegangan Pemancar	20V~110V(beban 50Ω)
Jenis Pulsa	Gelombang persegi bipolar
Lebar Pulsa	30ns~1000ns, langkah 5ns
Lebar Pita	0.5MHz~20MHz(-3dB)
Filter	Lulus tinggi, lulus rendah, beberapa lulus pita sempit
Pemicu	Encoder, berbasis waktu
Titik Pengukuran	Depan/Puncak
Pembacaan	Amplitudo; jalur berkas; horizontal; kedalaman
Resolusi Pengukuran	0.5mm
Mode Pindai	L/S/C/D –pindai
Panjang Pindai	≥15 meter
Kecepatan Pindai	≥30mm/s

Fitur:

Saluran Inspeksi

Modul Phased Array 38:128PR
Pemindaian bersamaan TOFD dan Phased Array
Mendukung probe dual-array
TOFD 2-saluran; pengujian ultrasonik konvensional 2-saluran

Fungsionalitas HPA-620 menawarkan kepuasan besar atas berbagai tuntutan pengguna.

Modul Phased Array

Inspeksi las pantat konvensional; Inspeksi las pantat konvensional (dengan pemindaian bersamaan TOFD dan Phased Array)
Inspeksi C-scan konvensional untuk pelat
Inspeksi baut konvensional
Inspeksi korosi konvensional
Inspeksi TKY

Modul TOFD

Pengaturan parameter prosedur; pengaturan parameter probe dan baji

Pengguna dapat menghitung parameter yang relevan berdasarkan parameter probe dan prosedur, termasuk: PCS, cakupan pemindaian, cakupan bawah, sudut yang disertakan berkas.

Tampilan

HPA-620 dilengkapi dengan layar TFT kelas industri 10,4 inci, dengan pengoperasian yang dapat disentuh, memberikan tampilan optimal di bawah cahaya yang kuat dan di luar ruangan.

Desain Prosedur

Menawarkan model simulasi proses, HPA-620 juga dapat membangun model dengan mengimpor dimensi objek melalui perangkat lunak CAD. Sesuaikan proses inspeksi khusus pengguna dan berikan layanan satu atap untuk solusi lengkap.

Ruang Lingkup:

Inspeksi Las Konvensional

Inspeksi C-scan Phased Array dari bahan Komposit

Inspeksi Baut dan Pipa Ulir

Inspeksi sambungan PE

Solusi Inspeksi Las Tabung Berdiameter Kecil

HPA-620 Portable 32 128PR Phased Array TOFD Scanning Ultrasonic Defect Detector 0
