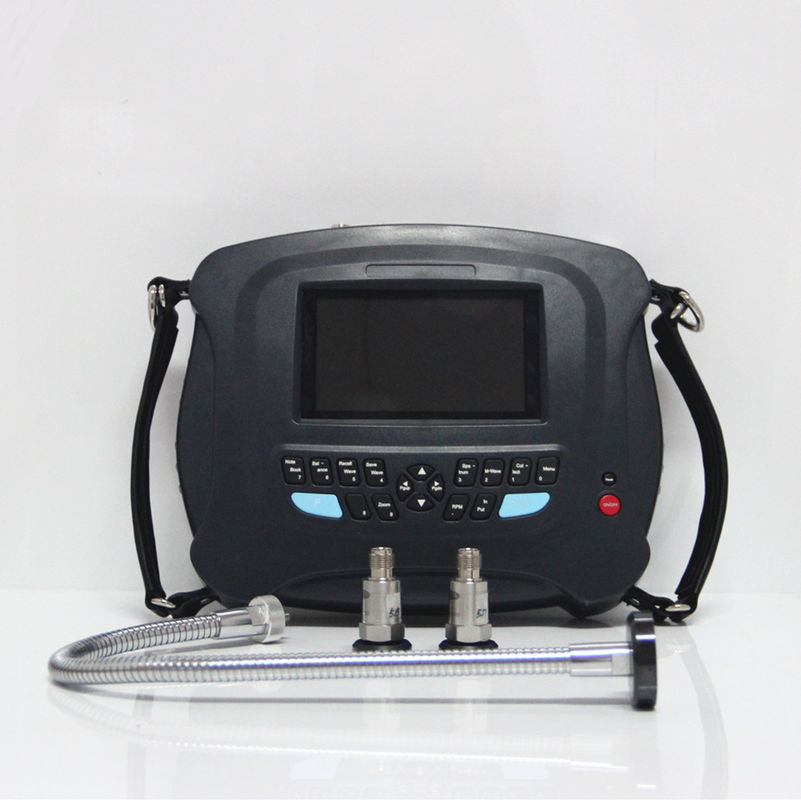

HG904A 2 Channel Data Collector / Diagnosis Analyzer / Vibration Phase Balancer

HG904A 2 Channel Data Collector / Diagnosis Analyzer / Vibration Phase Balancer

Ketidakseimbangan adalah salah satu penyebab utama getaran mesin. Diperkirakan bahwa sekitar 50 persen dari semua kegagalan disebabkan oleh ketidakseimbangan rotor.Cara terbaik untuk menyingkirkan ketidakseimbangan mekanik adalah menyeimbangkan di tempat.BaruHG904A Machinery Analyzer/Balancer sangat berguna untuk tujuan ini. Ini dapat mengukur intensitas getaran; mendiagnosis penyebab getaran dengan menganalisis spektrum frekuensi.Hal ini juga dapat digunakan untuk mengukur kecepatan rotasi dan fase getaran, dan untuk menghitung bobot ketidakseimbangan dan lokasi.

Rentang amplitudo & Frequency Response untuk pengukuran getaran keseluruhan:

FBentuknya:

• Mudah digunakan
• Ilustrasi vektor, proses keseimbangan dan hasil ditunjukkan dengan jelas pada sekilas
• Penyimpanan data keseimbangan 10 rotor
• Pilihan massa uji coba hapus atau tetap
• Pembagian hasil penimbangan ke dua lokasi yang ditugaskan
• Rentang berat percobaan yang dihitung berdasarkan berat rotor, kecepatan rotasi, jari-jari dan tingkat keseimbangan yang diperlukan
• Validitas massa percobaan dinilai secara otomatis
• Pengukuran RPM, amplitudo dan fase
• AD:16 bit
• Di tempat 400,800,1600,3200,6400,12800 garis FFT spektrum dan fungsi diagnostik
• Pengumpulan data simultan dua saluran
• Demodulasi envelope perangkat keras untuk diagnosis bantalan dan gigi
• Fungsi transfer untuk mengukur frekuensi alami
• Tampilan bentuk gelombang dan spektrum dengan LCD besar
• Penyimpanan nilai getaran dan bentuk gelombang getaran

Kondisi operasi

• Kisaran suhu: dari 5°C sampai 50°C
• Kelembaban relatif:<85%, tak jenuh
• Tanpa gas kaustik
• Tanpa medan elektromagnetik yang kuat & dampak yang kuat

Spesifikasi:

• Rentang kecepatan rotasi untuk keseimbangan dinamis: 70-13.000 r/menit
• Auto-range dan manual-range dapat dipilih
• Keakuratan pengukuran getaran: 5 %

Sensor: akselerometer piezoelektrik, kecepatan magnetelektrik, pergeseran Eddy, dll.

• 8^di- order elips anti-aliasing filter, RPM band-pass filter
• Sinyal masukan:Akselerometer, ICPdan tegangan

• rentang frekuensi analisis spektrum: 100, 200, 500, 1K, 2K, 5K, 10K, 20K, 35KHz

89.6KHz hanya untuk pengambilan sampel 1-saluran(analisis spektrum 35KHz),

51.2KHz untuk pengambilan sampel dua saluran(analisis spektrum 20KHz)).

• penyimpanan data: 8G

• Notepad: 10 kode kondisi untuk pemeriksaan visual
• Output: USB untuk komunikasi dengan PC
• Daya: Baterai Ni-MH yang dapat diisi ulang selama 8 jam operasi terus menerus, peringatan baterai rendah
• Lingkungan Operasi: 0~55^oC, 90% kelembaban tidak kondensasi
• Pengukuran kecepatan rotasi dengan sensor sel foto
• Rentang Dinamis: 60dB dengan rentang gain 48dB yang dapat disesuaikan
• Dimensi: 21 × 13 × 4 cm; Berat: 1,2 kg (Termasuk baterai)

•



  Daftar kemasan

  BaruHG904A Pengumpul Data Getaran 1
  Akselerometer 2
  Gunung Magnetik 2
  Probe Ekstensi Baja 1
  Pengisi daya baterai 1
  Kabel akselerometer 3
  USBKabel Komunikasi 1
  Modul keseimbangan 1

  Tacho/Trigger Sensor dan kabel 1
  Set kertas reflektor 1
  Panduan Awal Cepat 1
  Perangkat lunak CD 1
  Sertifikat HG904A dan sensor 3
  Membawa Kasus 1
