PT Blok Uji Referensi Sampel Tipe II CE

PT Blok Uji Referensi Sampel Tipe II

Blok pengujian Penilaian Kinerja Penetrant ISO 3452-3: 2013 menggambarkan dua jenis blok referensi - Blok referensi Tipe 2 adalah untuk penilaian rutin kinerja sistem DPI.

Catatan: Diameter lima area retakan dalam mm, toleransi ± 10%

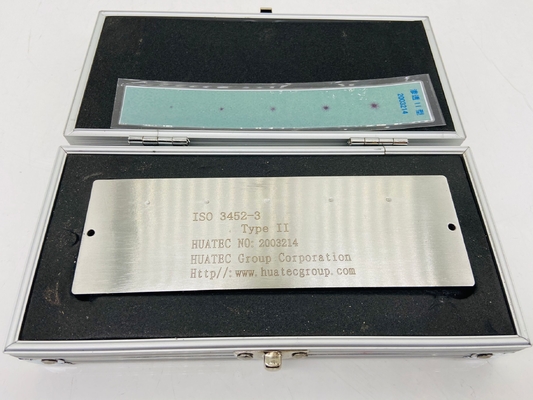

Bagian uji berlapis krom dari stainless steel lima titik adalah bagian uji tipe II dalam seri deteksi cacat penetrasi.Diproduksi sesuai dengan standar GB/T18851-2008 dan EN ISO3452-3:2013. Lulus penilaian industri nasional pada bulan Desember 2002. blok uji memenuhi persyaratan standar GB / T18851-2008, EN ISO3452 dan ASME.Nilai yang benar-benar diukur dari cacat buatan didasarkan pada ISO 10474 atau EN 10204 tipe 3.1 sertifikat.

Untuk pengukuran diameter digunakan penetrant fluoresen tingkat 2, air dan pengembang kering; penetrant kontras warna tingkat 2. (diperbarui dengan kondisi aktual, bahan kelas digunakan)

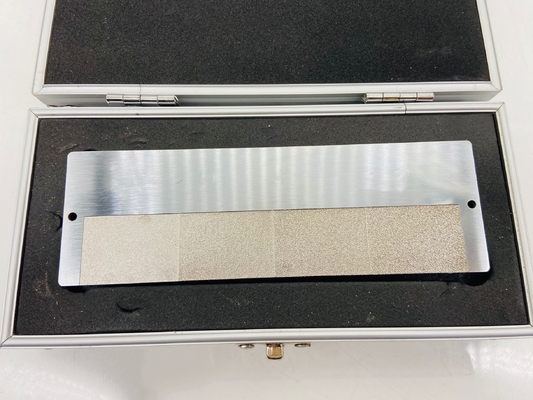

Blok referensi tipe 2 terbuat dari stainless steel dilapisi dengan lapisan nikel kemudian paduan Kromium keras.

Lima cacat berbentuk bintang dengan diameter mulai dari 3,0 hingga 5,5 mm kemudian diproduksi secara buatan di lapisan ini dengan lima cacat ditempatkan secara seragam sesuai ukurannya.Untuk menilai kemampuan mencuci* blok referensi tipe 2 mencakup empat patch berdekatan dengan kekasaran R = 2.5μm, 5μm, 10μm dan 15μm. Dengan cacat terkecil terletak di sebelah area yang menunjukkan kekasaran terkecil.
