Detail produk:
|
Rentang pengukuran (baja 45#): | 0,15mm – 1800mm | Kesalahan indikasi(<10mm): | ±0,005mm |
---|---|---|---|
Kesalahan indikasi(≥10mm): | ±0,1% | Kesalahan Pengulangan: | ±0,001mm(Uji mandiri) |
Frekuensi pengukuran: | 4Hz、8Hz、16Hz | Kisaran kecepatan suara: | 400-19999 m/dtk |
Cahaya Tinggi: | alat ukur ketebalan ultrasonik digital genggam,pengukur ketebalan ultrasonik digital presisi tinggi |

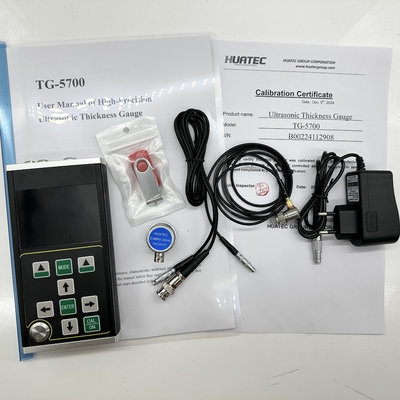

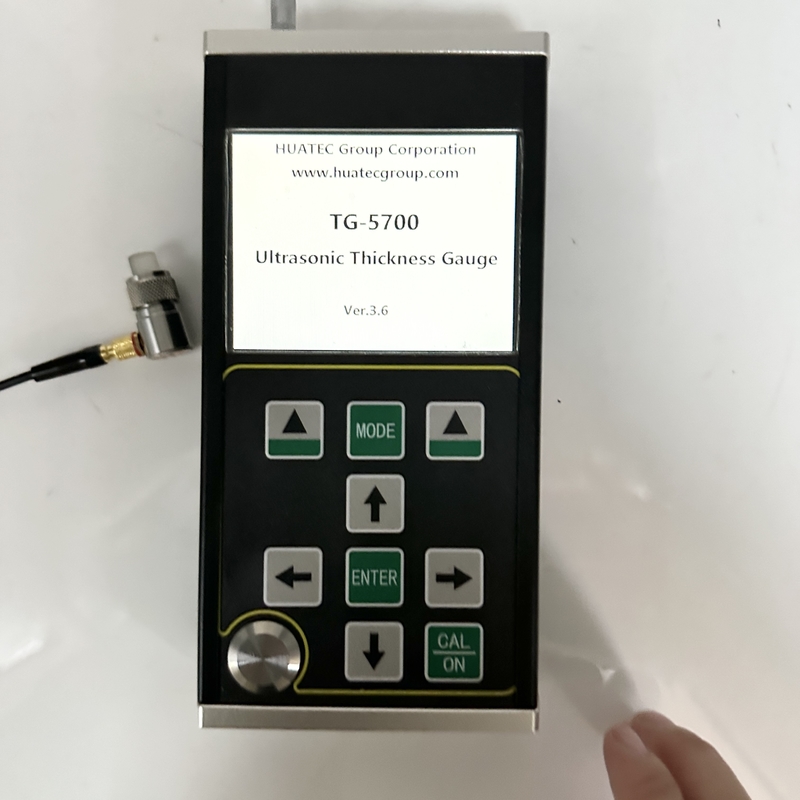

TG-5700 Handheld High-precision Digital Ultrasonic Thickness Gauge dengan pemindaian A/B
TG-5700 adalah jenis baru dari handheld presisi tinggi digital ultrasonik thickness gauge dengan A / B scanning.Ini cocok untuk pengukuran ketebalan material yang dapat membuat gelombang ultrasonik menyebar di dalamnya dengan kecepatan konstan dan mendapatkan refleksi dari belakangnyaResolusi pengukuran adalah 0,001 mm dan rentang pengukuran hanya tipis 0,15 mm (baja).
Produk ini dapat dengan akurat mengukur pelat dan bagian yang diproses. Di sisi lain, dapat memantau tingkat penipisan pipa dan kapal tekanan dalam peralatan produksi setelah korosi selama penggunaan.Ini bisa digunakan dalam minyak bumi, industri kimia, metalurgi, pembuatan kapal, aerospace, energi dan bidang lainnya.
Produk ini memenuhi standar berikut: Spesifikasi kalibrasi untuk pengukur ketebalan ultrasonik (JJF 1126-2004).
Artikel | TG-5700 |
Jenis probe | Sonde kristal tunggal / probe kristal ganda |
Jangkauan pengukuran (baja 45#) | 0.15mm 1800mm |
Kesalahan indikasi ((<10mm) | ± 0,005mm |
Kesalahan indikasi (≥ 10 mm) | ± 0,1% |
Kesalahan pengulangan | ± 0,001 mm ((Pengujian diri) |
Stabilitas indikasi | Teknologi penyeberangan nol dan teknologi gema ganda diadopsi untuk memastikan bahwa nilai pengukuran ketebalan tidak dipengaruhi oleh kekuatan gema, koefisien attenuasi material, gain dan ketinggian gerbang,dan memiliki stabilitas pengukuran dan keandalan yang tinggi. |
Frekuensi pengukuran | 4Hz, 8Hz, 16Hz |
Resolusi | 0.1mm,0.01mm,0.001mm(0.01inch,0.001 inci,0.0001 inci) |
Generator pulsa | Emisi gelombang persegi negatif diadopsi, dan lebar pulsa dan tegangan secara otomatis dicocokkan dengan probe. |
Kisaran kecepatan suara | 400-19999m/s |
Blok kalibrasi | 4mm ((baja) |
Penutupan otomatis | Seseorang dapat memilih 5 menit, 10 menit, 20 menit dan matikan manual. |
Kalibrasi probe | Kalibrasi satu titik, kalibrasi multi-titik |
keuntungan | Kontrol gain otomatis, kontrol gain manual |
Jangkauan Peningkatan | 0 ~ 70dB |
Mode deteksi | Frekuensi radio (RF), gelombang setengah positif (POS), gelombang setengah negatif (NEG), gelombang penuh (FULL) |
Mode pengukuran | (1) MB-E: modus pengukuran berdasarkan waktu transit dari gema awal ke gema bawah pertama; (2) E-E: modus pengukuran lapisan penetrasi, gema Em ≈ En sewenang-wenang adalah opsional; (3) ME-E:Modus pengukuran multi-echo; (4) THIN: mode pengukuran dinding tipis; |
Mode numerik | Mode nilai ketebalan, mode perbedaan/tingkat pengurangan, mode nilai maksimum/minimal |
Modus A-scan | Tersedia |
Modus B-scan | Tersedia |
Indikasi kopling | Tersedia |
Indikasi Baterai | Tersedia |
Bahasa | Bahasa Inggris |
Satuan | mm/inci |
Operasi menu | Tersedia |
Fungsi perangkat lunak | Pengaturan gerbang dinamis, pengaturan blanking (Blank), pengaturan echo blanking (E-blank), echo freezing, echo translation dan scaling |
Fungsi penyimpanan | Hal ini dapat menyimpan 100.000 ketebalan (100 kelompok, 1000 di setiap kelompok), 500 kelompok A-scan bentuk gelombang dan 500 kelompok B-scan bentuk gelombang pada saat yang sama. |
Peningkatan program host | Tersedia |
Tampilan | 3.5 "QVGA (320 × 240) layar TFT-LCD berwarna |
Pengiriman data | Ini mendukung komunikasi serial USB3.0 dan mentransmisikan data ke komputer. |
Suhu kerja | -10°C+50°C; Dengan persyaratan khusus, dapat mencapai - 20 °C; |
Tegangan kerja | Empat baterai No. 5 AA diperlukan. Ketika daya tidak cukup, ada perintah tegangan rendah. |
Dimensi keseluruhan | 204 x 100 x 36 (mm) |
Total Berat | 310 g ((Tanpa baterai) |
Produk ini memiliki mode A-scan, mode B-scan dan mode tampilan numerik;
● Jangkauan pengukuran luas, dan teknologi "multiple echo" yang unik diadopsi untuk mewujudkan pengukuran bagian ultra-tipis, dengan ketebalan pengukuran minimal 0,15 mm (baja);
● Produk ini dapat mengukur ketebalan dengan presisi tinggi, dan resolusi pengukuran maksimum dapat mencapai 0,001mm; Resolusi pengulangan dapat mencapai ± 0,002mm;
● Ini memiliki fungsi penembusan lapisan dan pengukuran echo to echo, yang digunakan untuk mengukur bahan dengan lapisan cat dan lapisan di permukaan;
● Multiple mode pengukuran: mode mb-e, E-E dan me-e memenuhi pengukuran benda kerja tebal konvensional; mode tipis mewujudkan pengukuran bagian tipis
● Mode numerik meliputi: mode nilai ketebalan konvensional, mode perbedaan / tingkat pengurangan dan mode nilai maksimum
● Dua mode gain: gain otomatis / gain manual
● Pematukan manual dan otomatis dapat diatur, dengan fungsi penghematan energi
● Mendukung berbagai probe, termasuk probe kristal ganda dan probe kristal tunggal, dan mendukung probe frekuensi tinggi hingga 20MHz
● Mendukung penyimpanan massa dan dapat menyimpan 100000 nilai ketebalan, 500 kelompok bentuk gelombang A-scan dan 500 kelompok bentuk gelombang B-scan pada saat yang sama
● Layar TFT-LCD berwarna 3,5 inci besar dengan resolusi tinggi 320x240 (QVGA)
● Ini memiliki berbagai metode kalibrasi, mendukung kalibrasi satu titik, kalibrasi multi-titik dan mode kalibrasi manual,dan dapat mengkalibrasi kecepatan suara dan posisi nol probe pada saat yang sama; Ini mendukung koreksi jalur v dari probe kristal ganda
● Mendukung konversi sistem metrik dan Inggris; Dapat beralih antara unit milimeter dan inci
● Mendukung tampilan bahasa Inggris
Hal ini cocok untuk mengukur ketebalan logam (seperti baja, besi cor, aluminium, tembaga, dll), plastik, keramik, kaca, resin, serat kaca dan konduktor ultrasonik yang baik lainnya.
Prinsip pengukuran ketebalan ultrasonik mirip dengan pengukuran gelombang cahaya. Pulsa ultrasonik yang dipancarkan oleh probe mencapai objek yang diukur dan menyebar ke dalam objek.Ketika mencapai antarmuka materialKetebalan bahan yang diukur ditentukan dengan mengukur waktu penyebaran ultrasonik secara akurat di dalam bahan.
Opsional:
TS400 Probe kristal ganda | 10Mhz | 5 mm | 0.5-50mm |
TS500 Probe kristal ganda | 5Mhz | 5 mm | 1.0-65mm |
TS510 Probe kristal ganda | 5Mhz | 10 mm | 1.0-500mm |
DTM15 Sonde kristal tunggal | 15 MHz | 6 mm | 0.15-22.5mm |
DTM7.5 Sonde kristal tunggal | 7.5Mhz | 6 mm | 0.5-22.5mm |
DTM10 Sonde kristal tunggal | 10Mh | 6 mm | 0.3-22.5mm |
DTM5 Probe kristal tunggal | 5M | 6 mm | 1.0-22.5mm |
BD510 Sonde kristal tunggal | 10Mh | 10 mm | 1-1000mm |
BD212 Sonde kristal tunggal | 2MHz | 12 mm | 4-1800 mm |
Kabel probe kristal ganda | |||
Kabel probe kristal tunggal |
