Detail produk:
|
| Menampilkan: | Layar warna TFT 7 inci, resolusi 800*480 | Kecepatan bahan: | 100~20000m/dtk |
|---|---|---|---|
| Perpindahan pulsa: | -10~1000mm | Rentang pengujian: | 0~15000mm，Rentang tampilan minimum: 15mm（dalam baja） |
| Menolak: | 0~80%，langkah 1% | Frekuensi Kerja: | 0,5 ~ 20MHz ； |
| memperoleh: | 0~110dB, langkah：0,5/2/6/12dB | Pembasahan: | 560Ω |
| Nomor Saluran: | 500 grup (dapat diskalakan) | ||
| Cahaya Tinggi: | detektor cacat ultrasonik digital,detektor cacat ultrasonik layar sentuh,pabrik ultrasonik detektor cacat |
||

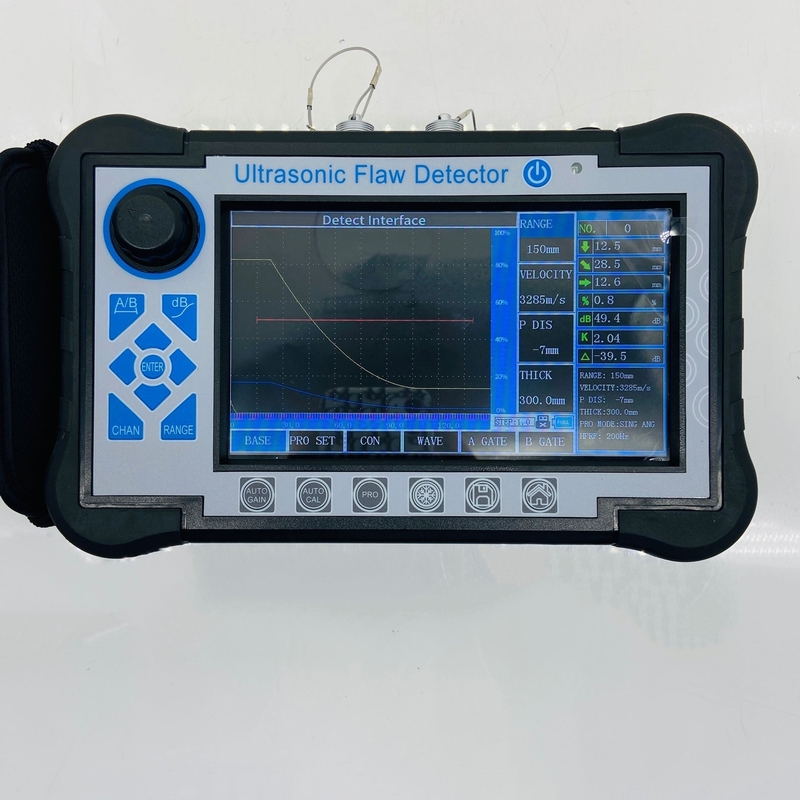

Detektor cacat ultrasonik digital adalah tipe lanjutan, yaitu layar sentuh, dapat dengan cepat, mudah dan tanpa kerusakan, secara akurat mendeteksi, menemukan, mengevaluasi dan mendiagnosis berbagai cacat di dalam benda kerja seperti retakan, las, pori-pori, lubang pasir, inklusi, lipat , dll. Telah diterapkan untuk tenaga listrik, petrokimia, boiler dan bejana tekan, struktur baja, militer, kedirgantaraan, transportasi kereta api, mobil, mesin dan bidang lainnya.Ini adalah instrumen penting untuk industri pengujian non-destruktif.
Fitur
●Kuantifikasi dan pemosisian presisi tinggi untuk memenuhi persyaratan deteksi jarak dekat dan jauh
●Zona buta jarak dekat berukuran kecil, dapat memenuhi persyaratan pendeteksian untuk pipa berdiameter kecil dan berdinding tipis.
●Fungsi kalibrasi otomatis: kalibrasi otomatis satu tombol, mudah dioperasikan, probe uji otomatis "Penundaan P", "nilai K", "nilai X" dan kecepatan
●Otomatis menampilkan posisi gema kerusakan (Kedalaman:d, Horizontal:p,Jarak:s, Amplitudo,dB,ф )
●Ganti tiga timbangan dengan bebas(Kedalaman:d, Horizontal:p,Jarak:s)
●Penguatan otomatis, amplop puncak, fungsi memori puncak, yang dapat meningkatkan efisiensi pendeteksian.
●Secara otomatis merekam proses deteksi cacat dan pemutaran dinamis
● φ perhitungan nilai: Deteksi cacat tempa dengan probe lurus, dapat menemukan gelombang tertinggi ke konversi nilai φ secara otomatis
●500 saluran independen (dapat diperluas), yang dapat memasukkan dan menyimpan standar deteksi industri apa pun secara bebas, tidak perlu membawa blok standar untuk pemeriksaan di tempat.
●Simpan, putar ulang 500 gelombang A-scan dan data dengan bebas
● Kurva DAC, AVG, dan TCG (kompensasi kedalaman) dihasilkan secara otomatis dan dapat disegmentasi.Titik pengambilan sampel tidak dibatasi dan dapat diperbaiki dan dikompensasi.
●14 standar pemeriksaan bawaan
●Bebas untuk memasuki standar industri apa pun
●Lebar dan kekuatan pulsa dapat disesuaikan
●Fungsi pemindaian B dan pemindaian warna B;
●Dapat berkomunikasi dengan komputer, dan mengekspor WORD.File, juga laporan deteksi
●IP65 ABS plastic case, kokoh dan tahan lama, tahan air dan tahan debu, dan kemampuan anti-interferensi yang sangat baik
●Gunakan perangkat lunak komunikasi (nirkabel) untuk menganalisis laporan cetak data, dll；
●Layar warna asli 260.000 warna, cocok untuk lingkungan kerja di bawah cahaya kuat atau cahaya redup
●Baterai lithium berkinerja tinggi, dapat bekerja terus menerus selama 8-10 jam
●Perekaman jam waktu nyata: tanggal deteksi cacat waktu nyata, catatan pelacakan waktu, dan penyimpanan
●Power-down protection, penyimpanan data tidak bisa hilang
●Parameter deteksi cacat dapat diuji atau disetel secara otomatis
●Penolakan digital, tidak mempengaruhi gain dan linearitas
●Mendapatkan kompensasi: Pelemahan Db dapat dikoreksi untuk kekasaran permukaan, permukaan melengkung, deteksi cacat jarak jauh pada benda kerja yang tebal, dll.
●Dapat mengoperasikan pendeteksi cacat dengan perangkat lunak di PC, mencapai tujuan pendeteksian cacat yang dikontrol komputer untuk mendeteksi
Spesifikasi teknis
| Menampilkan | Layar warna TFT 7 inci, resolusi 800*480 | |
| Mode operasi | Tombol, Putar, Layar Sentuh | |
| Sumber Daya listrik | Baterai ion lithium | |
| Kapasitas baterai | 5.0Ah | |
| Tegangan listrik | 12V | |
| Kuantitas daya | 1 | |
| Waktu kerja | ≥8 jam | |
| Masukan adaptor | DC100～240V 50Hz/60Hz | |
| Keluaran adaptor | AC 12V | |
| Daya adaptor | 36W | |
| Penyimpanan data | Kartu SD (16G) | |
| Alarm | 1 | |
| Suhu Kerja | -10℃～45℃ | |
| Suhu Penyimpanan | -20℃～60℃ | |
| Nilai IP | IP65 | |
| Dimensi | 245*155*55mm | |
| Berat | 1,18kg (termasuk baterai) | |
| Model UT konvensional | ||
| Jenis Konektor Probe | LEMO 00 | |
| Jenis Saluran | Saluran tunggal | |
| Nomor Saluran | 500 grup (dapat diskalakan) | |
| Jenis Pulsa | Gelombang tajam negatif | |
| Mengirimkan Tegangan | 50～350V, masukkan 50V | |
| Pembasahan | 560Ω | |
| Memperoleh | 0~110dB, langkah: 0,5/2/6/12dB | |
| Dapatkan Penyesuaian Halus | -4~+4 | |
| Kompensasi permukaan | Semua Rentang Keuntungan | |
| Frekuensi Kerja | 0,5 ~ 20MHz ； | |
| Jenis Penyelidikan | Single, Dual, Through, tipe Immersion | |
| Saring |
Tiga opsional: 1~4MHz/0,5~10MHz/2~20MHz |
|
| Modus Deteksi | Negatif/Positif/Dua arah/RF | |
| Menolak | 0~80%, langkah 1% | |
| Rentang Pengujian | 0 ~ 15000mm, Kisaran tampilan minimum: 15mm (dalam baja) | |
| Kecepatan Bahan | 100~20000m/dtk | |
| Perpindahan pulsa | -10~1000mm | |
| TUNDA | 0~200us | |
| X-VAL | 0~100mm | |
| Memandu | Inspeksi Las, Lembaran, Penempaan | |
| Titik Pengujian | Val Puncak/X-val/J | |
| Pengukuran |
Gerbang: Amplitudo, Nilai amplitudo dB, Jangkauan, Jarak horizontal, Jarak vertikal, Nilai perbedaan antara Gerbang A dan B Kursor: 2 kursor silang, dapat menguji jarak horizontal dan vertikal, dan jarak antar kursor (di bawah fungsi pemindaian B) |
|
| Gerbang | Mulai gerbang: semua rentang | |
| Lebar gerbang: semua rentang | ||
| Level gerbang: 10 ~ 90%, langkah: 1% | ||
| Melengkung | DAC, maksimum enam kurva, sesuai dengan NB/T 47013,GB/T 11345,GB/T 29712, dan standar lainnya | |
| TCG, maksimal enam kurva | ||
| AVG | ||
| Fungsi lainnya | Layar penuh, sakelar kursor (rentang/Tinggi/Cakrawala), penguatan otomatis tunggal/berkelanjutan (10~100%, langkah 10%), perbandingan gema, gema penuh, amplop puncak, memori puncak, pemindaian cepat, mode luar, tangkapan layar | |
| Pembekuan puncak/Kedalaman retak/Ekspansi gerbang//modifikasi permukaan melengkung/B scan/Simulasi las datar//video | ||
| Alarm | Alarm suara dan cahaya | |
| Sensitivitas Meninggalkan | ≥65dB(200mm—Φ2FH,2,5PΦ20) | |
| Kesalahan linearitas horizontal | ≤0,3% | |
| Kesalahan linearitas vertikal | ≤3% | |
| Kesalahan linearitas amplitudo | ≤±2% | |
| Akurasi peredam | 20dB ±1 dB | |
| Rentang dinamis | ≥32dB | |
| Resolusi jauh | ≥26dB | |
| Tingkat kebisingan | ＜40×10-9V/ | |
Konfigurasi standar
|
|
Nama | JUMLAH |
| 1 | Unit utama | 1 |
| 2 | Adaptor daya | 1 |
| 3 | kabel penghubung probe BNC-C6 | 2 |
| 4 | Kasus instrumen | 1 |
| 5 | Instruksi manual | 1 |
| 6 | Probe lurus 10mm 2.5MHz | 1 |
| 7 | Probe sudut 13x13 K2 2,5MHz | 1 |
| 8 | Kartu garansi | 1 |
